钢梯护栏
钢梯护栏及作业平台钢栏杆是指固定式作业平台钢梯栏杆及作业平台钢质防护栏杆，是防止人员坠落的防护设施，作业平台钢梯栏杆及作业平台钢护栏由立柱、扶手和中间栏杆组成，下面由河北逍迪丝网制品有限公司做个简单介绍
钢梯护栏基础参数
- 钢梯护栏用料：圆管，方管，角钢，槽钢，方钢
- 钢梯护栏材质：铁，不锈钢，铝合金
- 钢梯护栏厚度：1-3mm 3-10mm
- 钢梯护栏款式：TL1-TL24型号
钢梯护栏应用
作业平台钢梯栏杆适用于工业建筑倾角小子等于45°的作业平台钢斜梯。作业平台钢护栏适用于工业建筑的作业平台、架空通道、升降口及其他敞开边缘防止人员坠落的场所
钢梯护栏设计荷载
钢梯护栏设计选用要点
本图集的作业平台钢梯栏杆分为用于铜板梯梁和槽钢梯梁两大类
距下方相邻地坪1. 2m 以上的作业平台或工作面所有敞开边缘均应设置工业防护栏杆
作业平台钢护栏高度要求按客户要求和15J401图集标准
高作业场所距基准面高度 < 2m 时，栏杆高度应不低于900mm
高作业场所距基准面高度2m < 20m 时，栏杆高度应不低于1050mm
高作业场所距基准面高度 20m 时，栏杆高度应不低于1200mm
在作业平台或工作面上可能使用工具、机器部件或物品的场合，应在所有敞开边缘设置踢脚板或结构板做翻边，踢脚板的高度不应小于 lOOmm ＂建议采用 100 x 3mm 的钢板
在扶手和踢脚板之间，应设置中间栏杆，确保中间栏杆与上下构件间形成的空隙间距不大于500mm
本图集提供了栏杆门的做法。栏杆门的高度和式样都应与作业平台钢护栏的高度和式样相同
栏杆门是与栏杆配套选用的，在设计时可根据项目要求用文字注明，本图集不做编号和代号
钢梯护栏型号介绍
- 作业平台钢梯栏杆：TL作业平台钢梯栏杆代号，例如： TLl ，表示钢梯栏杆的编号为 TLl 型
- 作业平台钢护栏：LG作业平台钢护栏代号例如： LG2a 一 1050 ，表示为工业防护栏杆型号为 LG2 的正装式护栏，高度为 1050mm
钢梯护栏安装

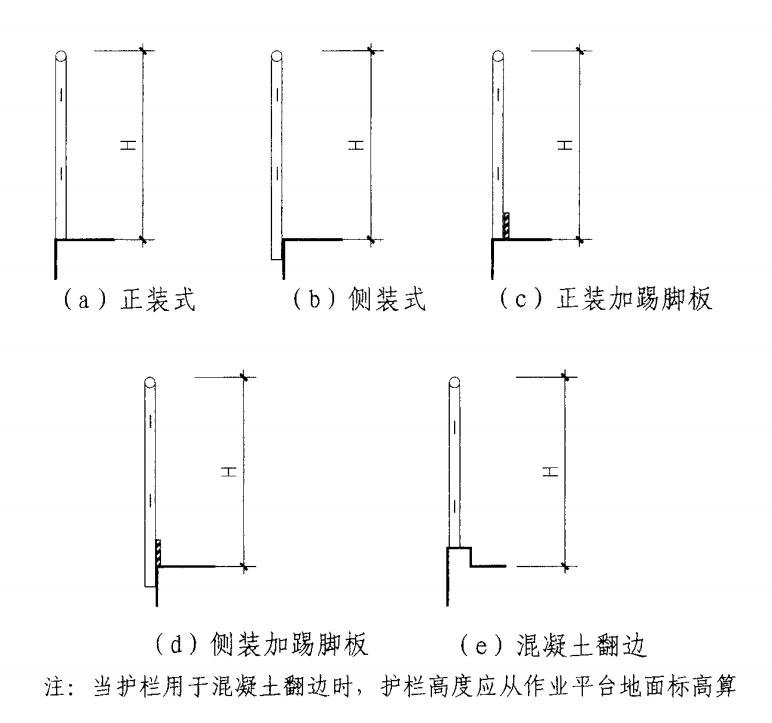

作业平台钢护栏立柱下端与主体结构连接的安装方式及代号，分为五种，如下图所示：

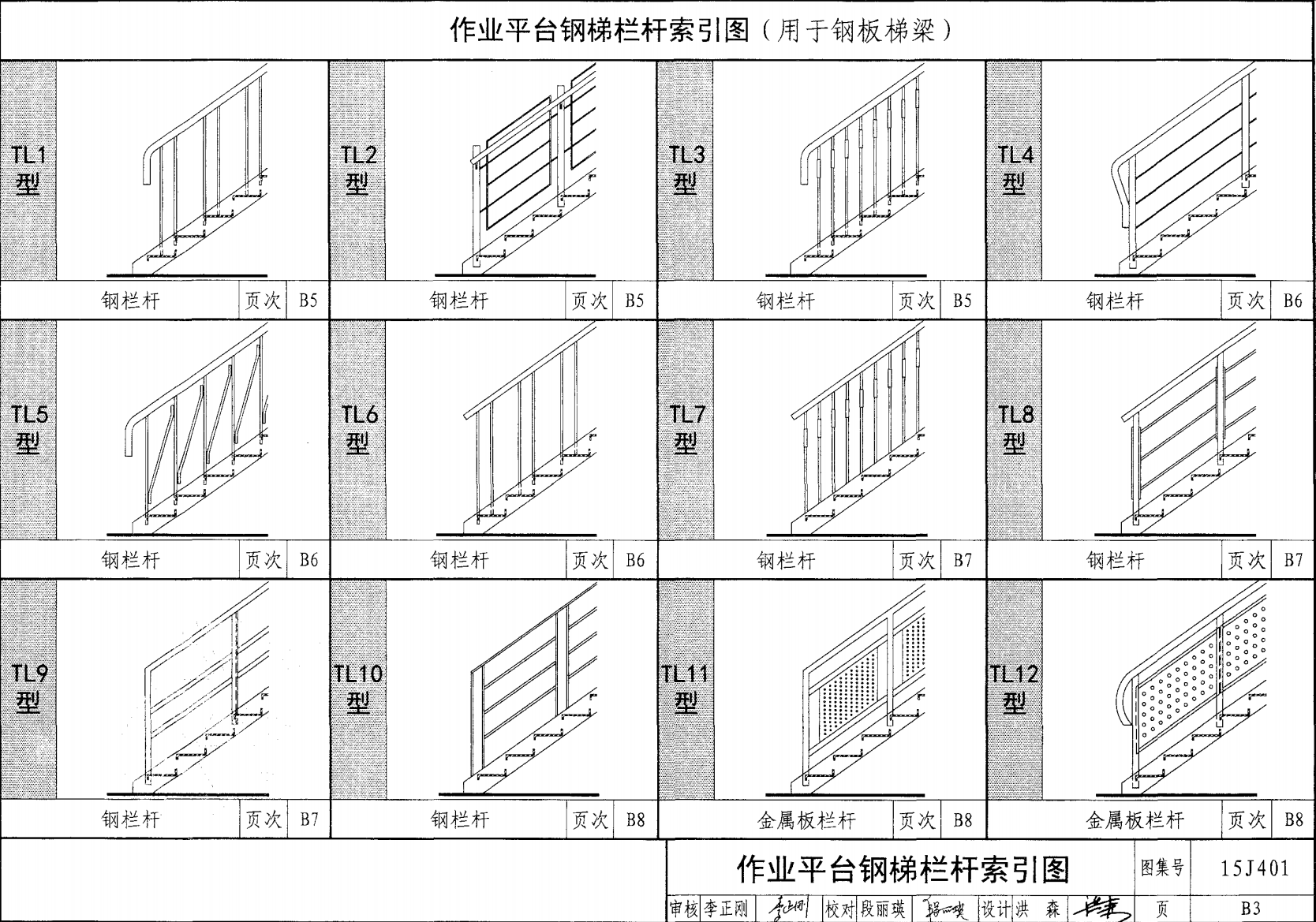

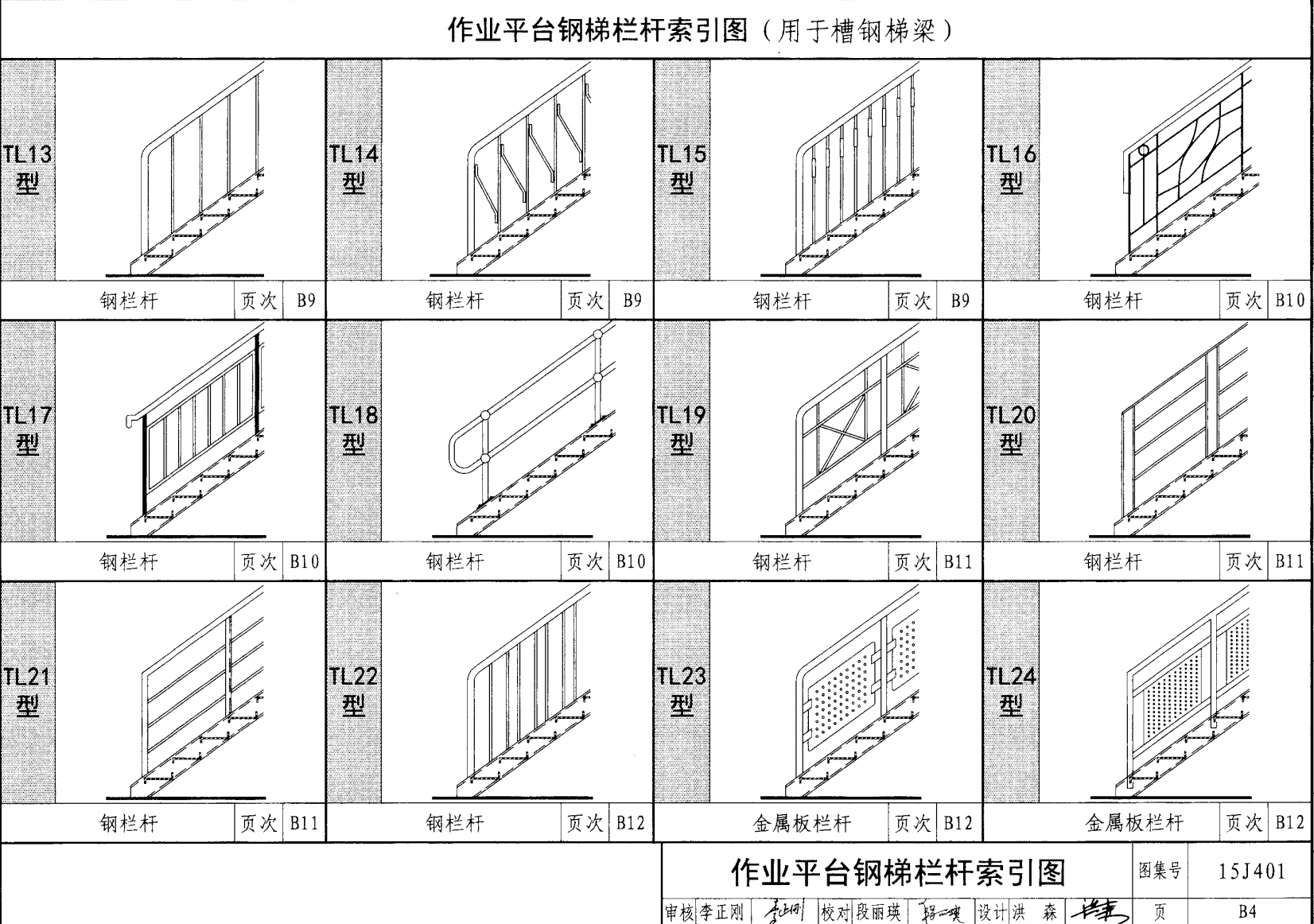

作业平台钢梯栏杆索引图
作业平台钢梯栏杆索引图

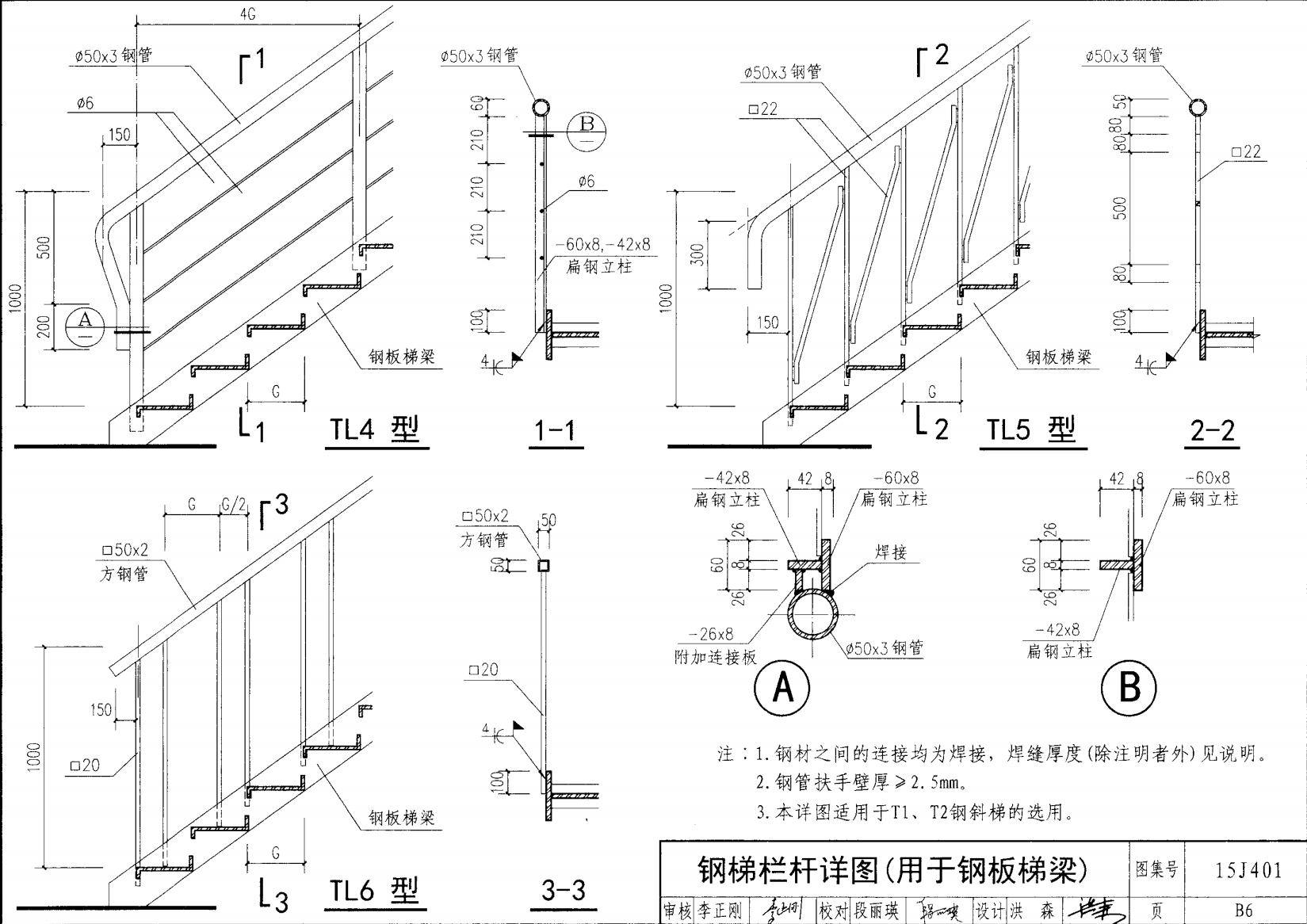

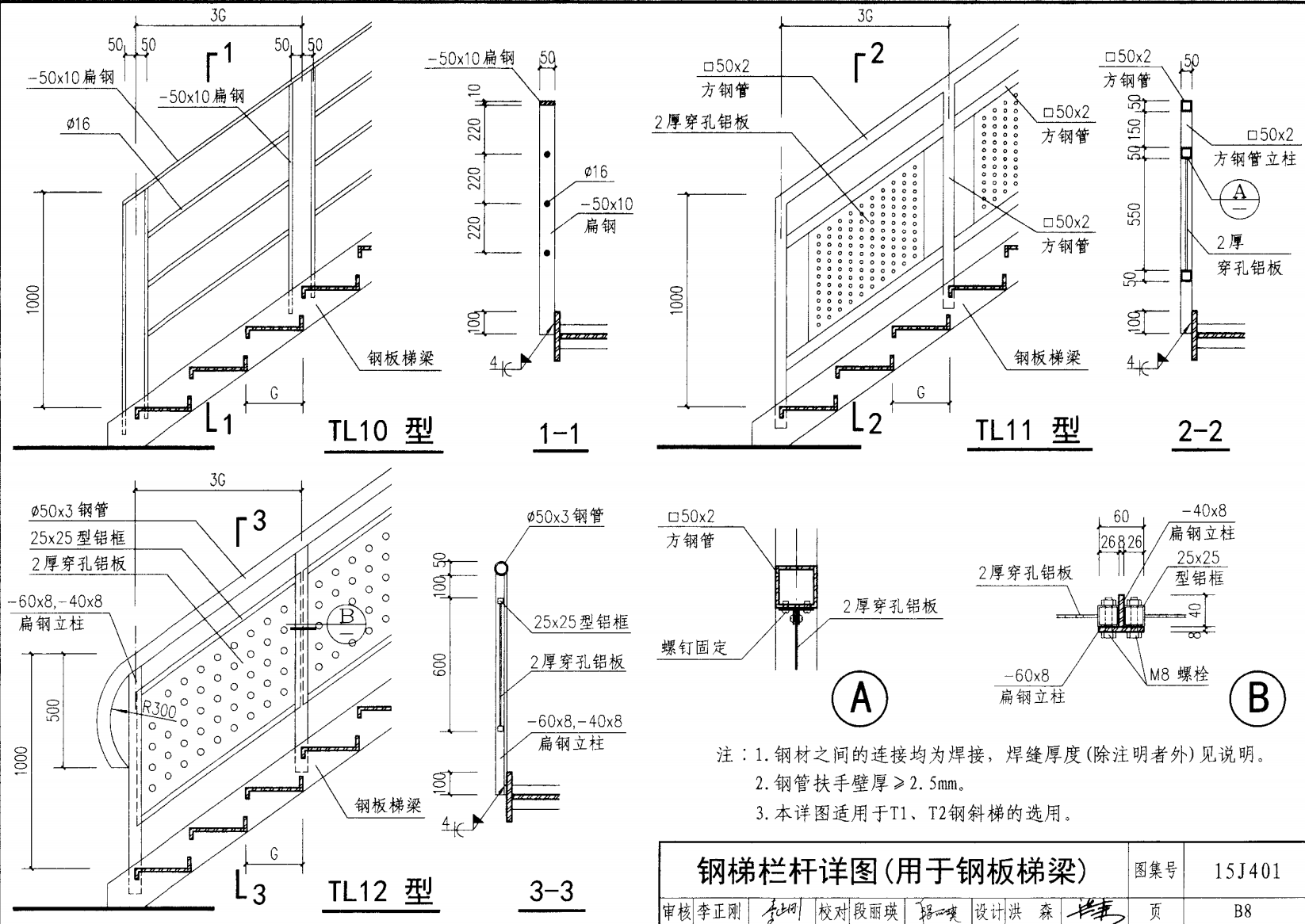

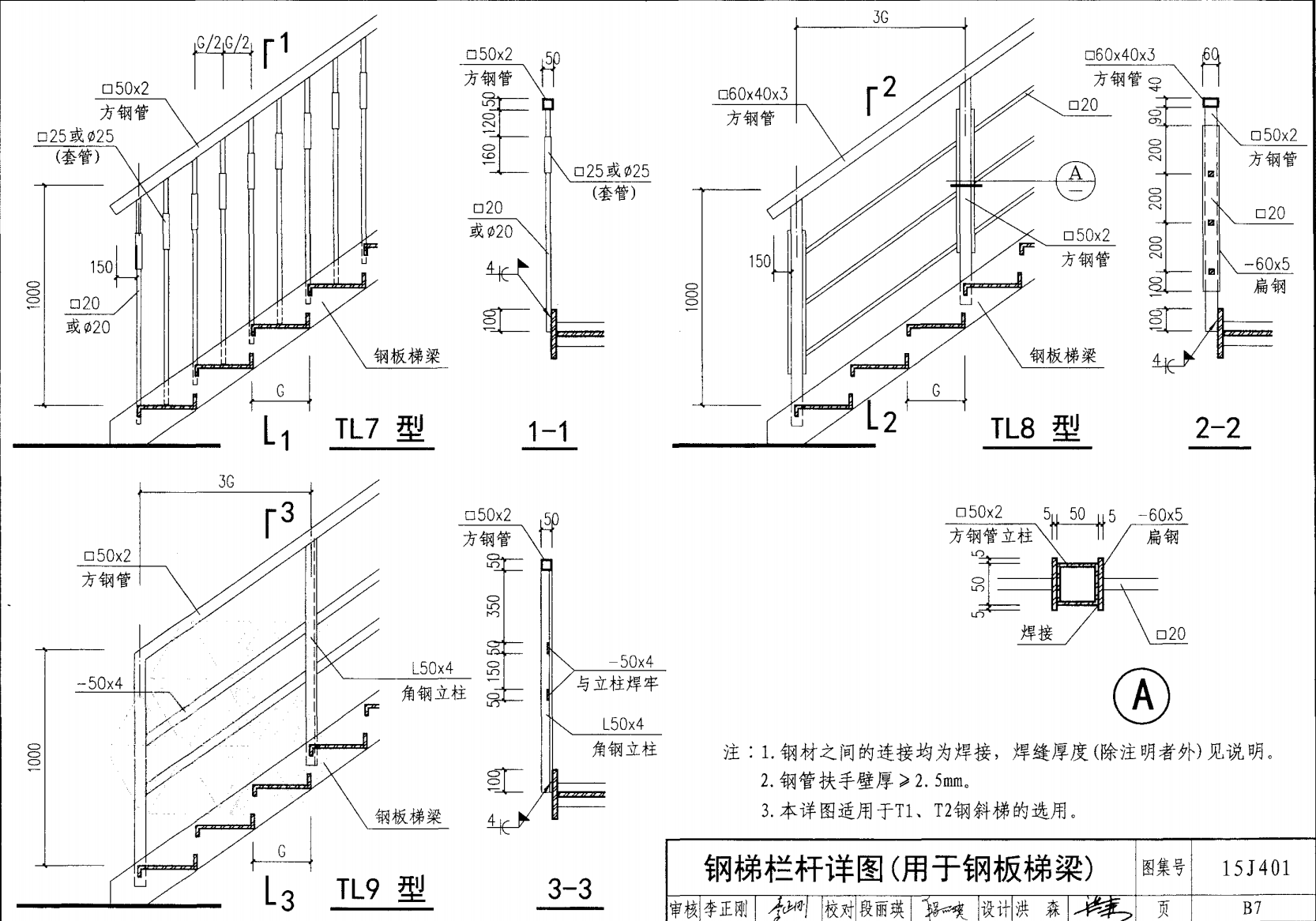

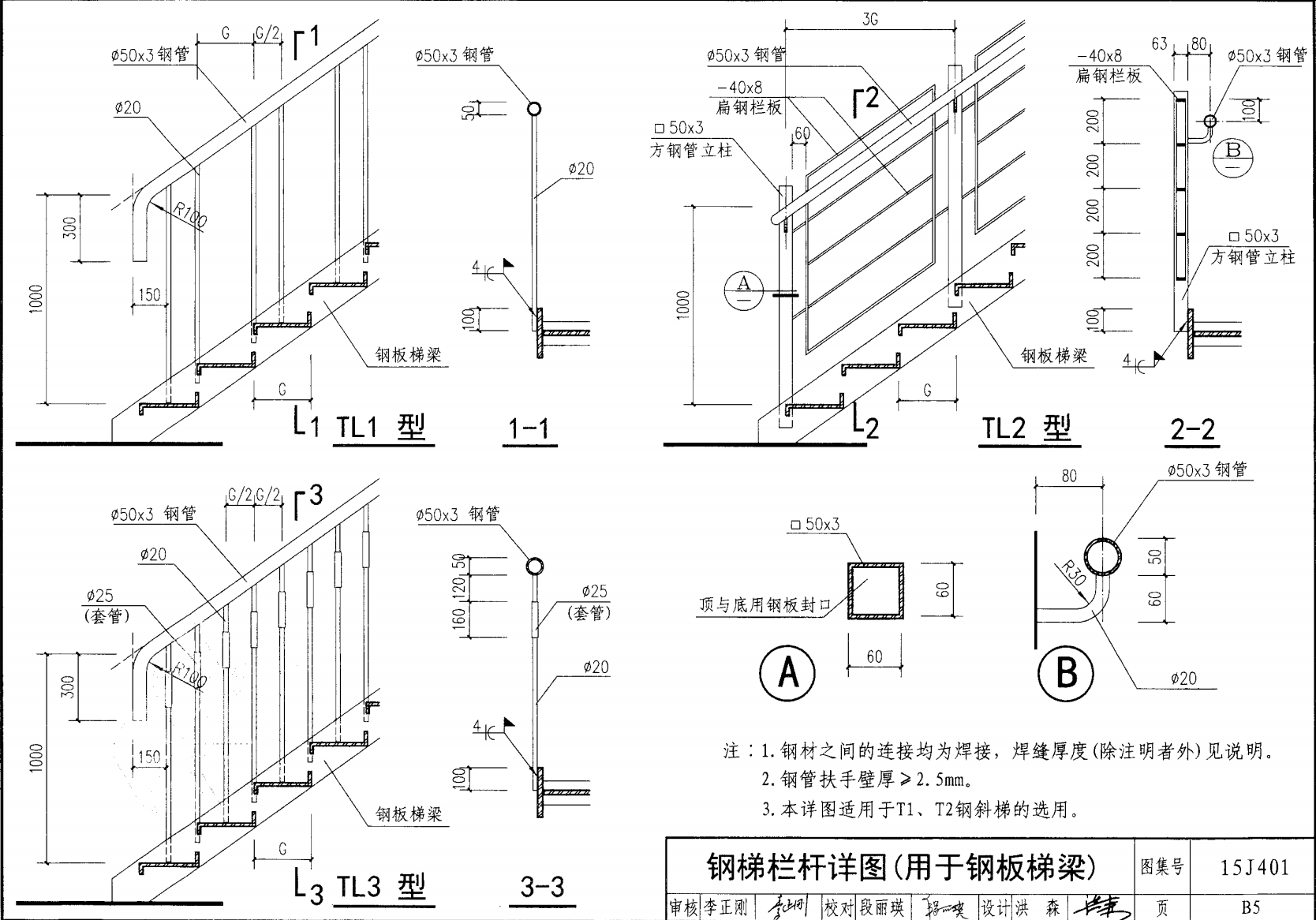

钢梯栏杆详图（用于钢板梯梁）
钢梯栏杆详图（用于钢板梯梁）
钢梯栏杆详图（用于钢板梯梁）
钢梯栏杆详图（用于钢板梯梁）

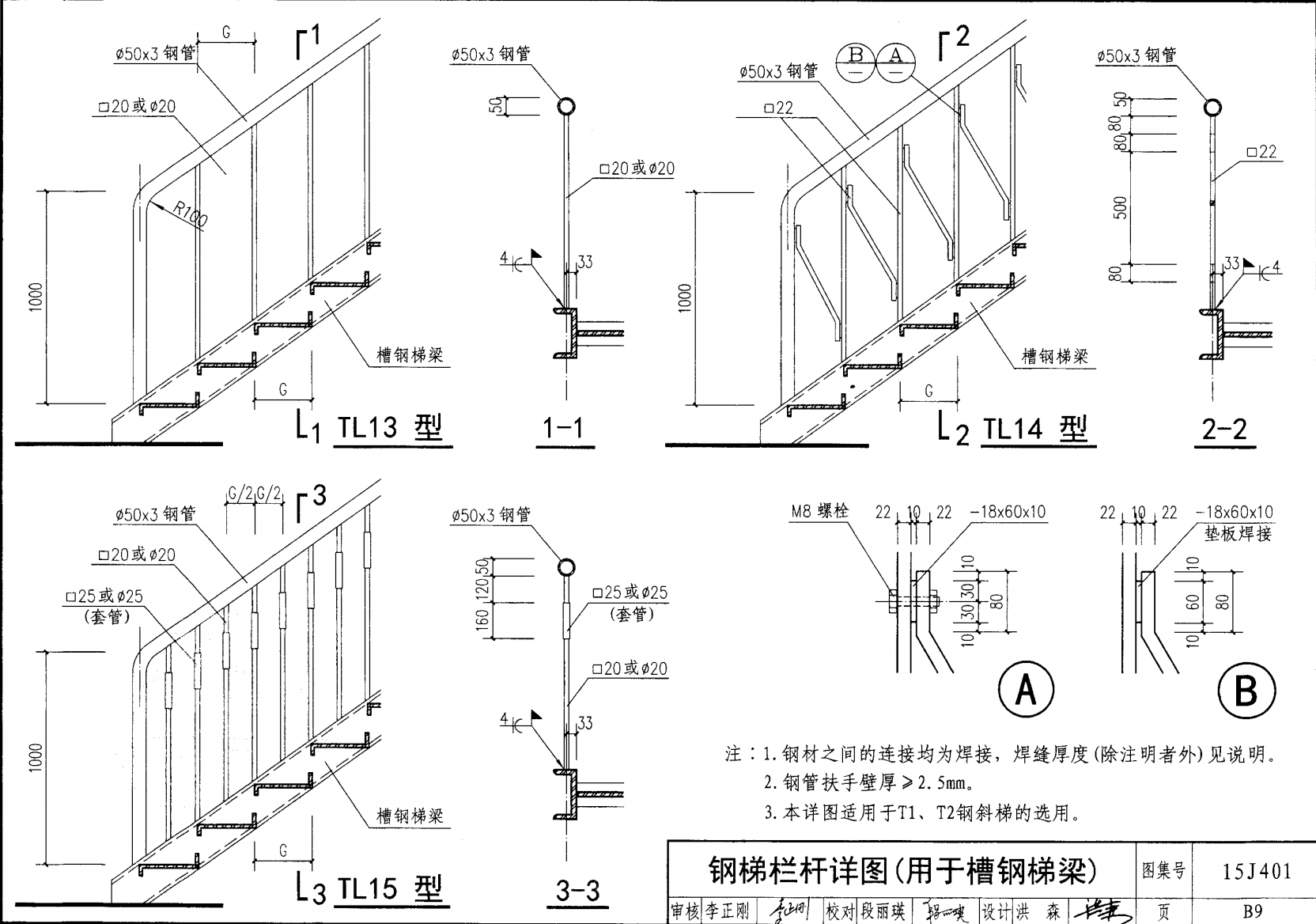

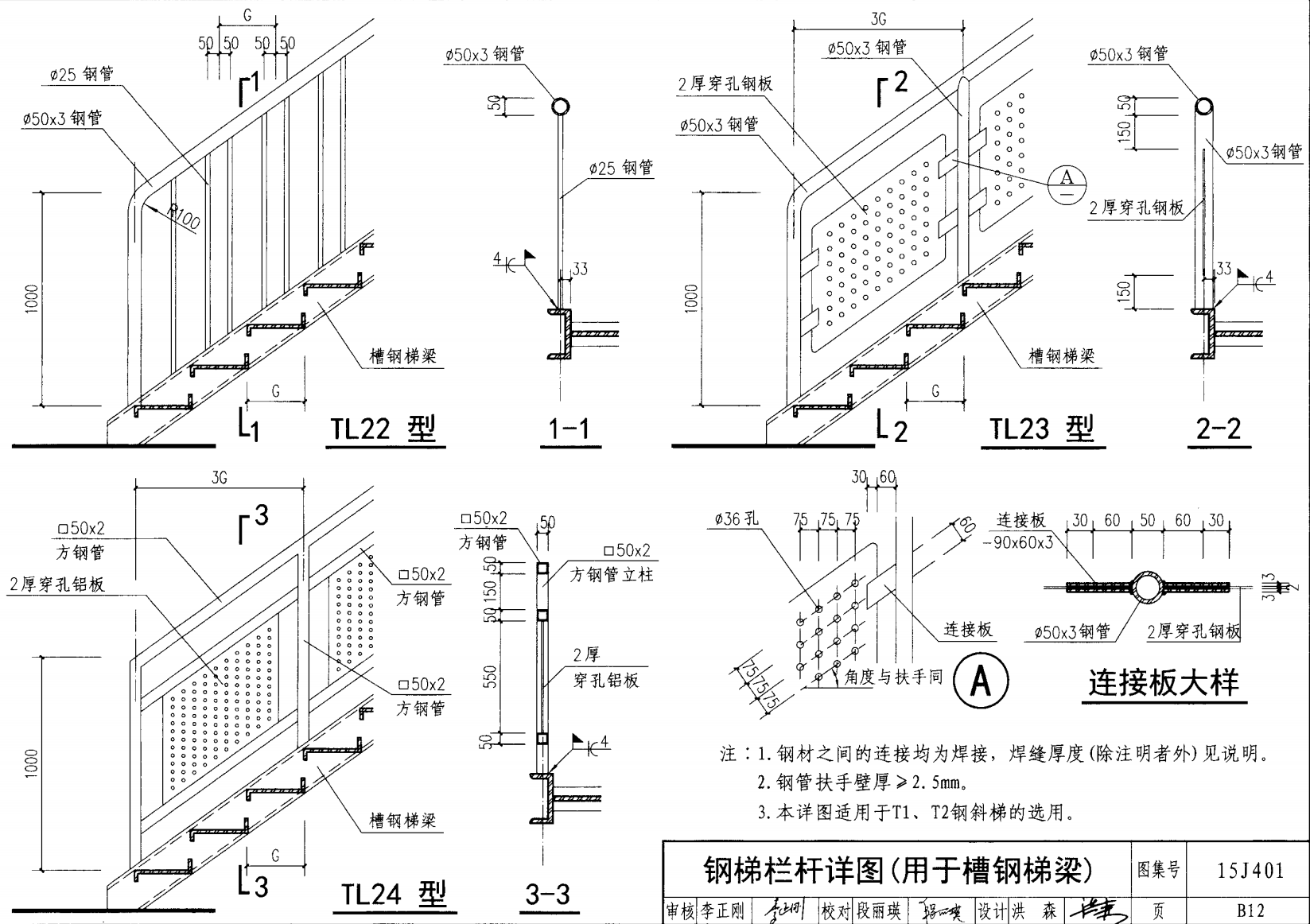

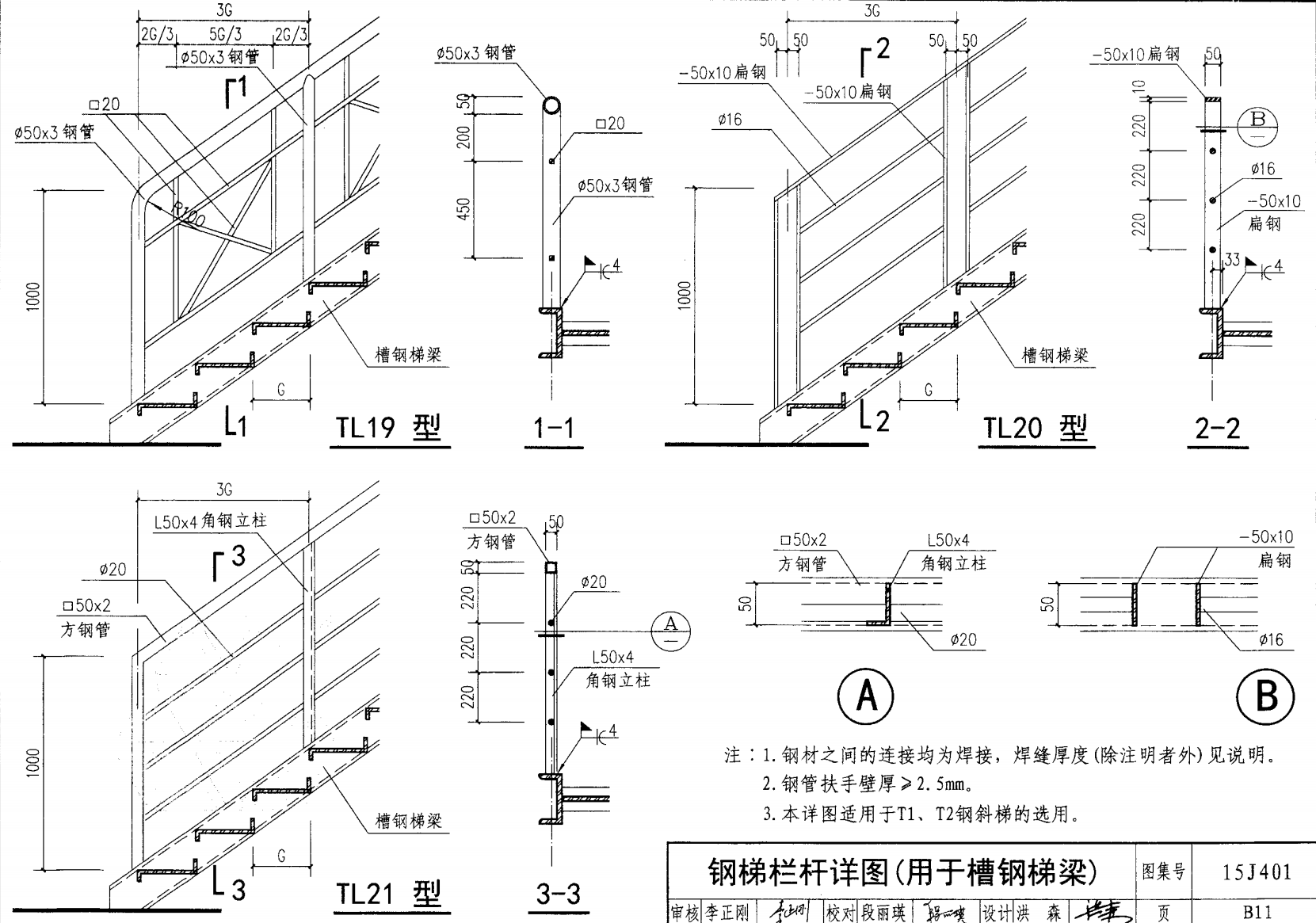

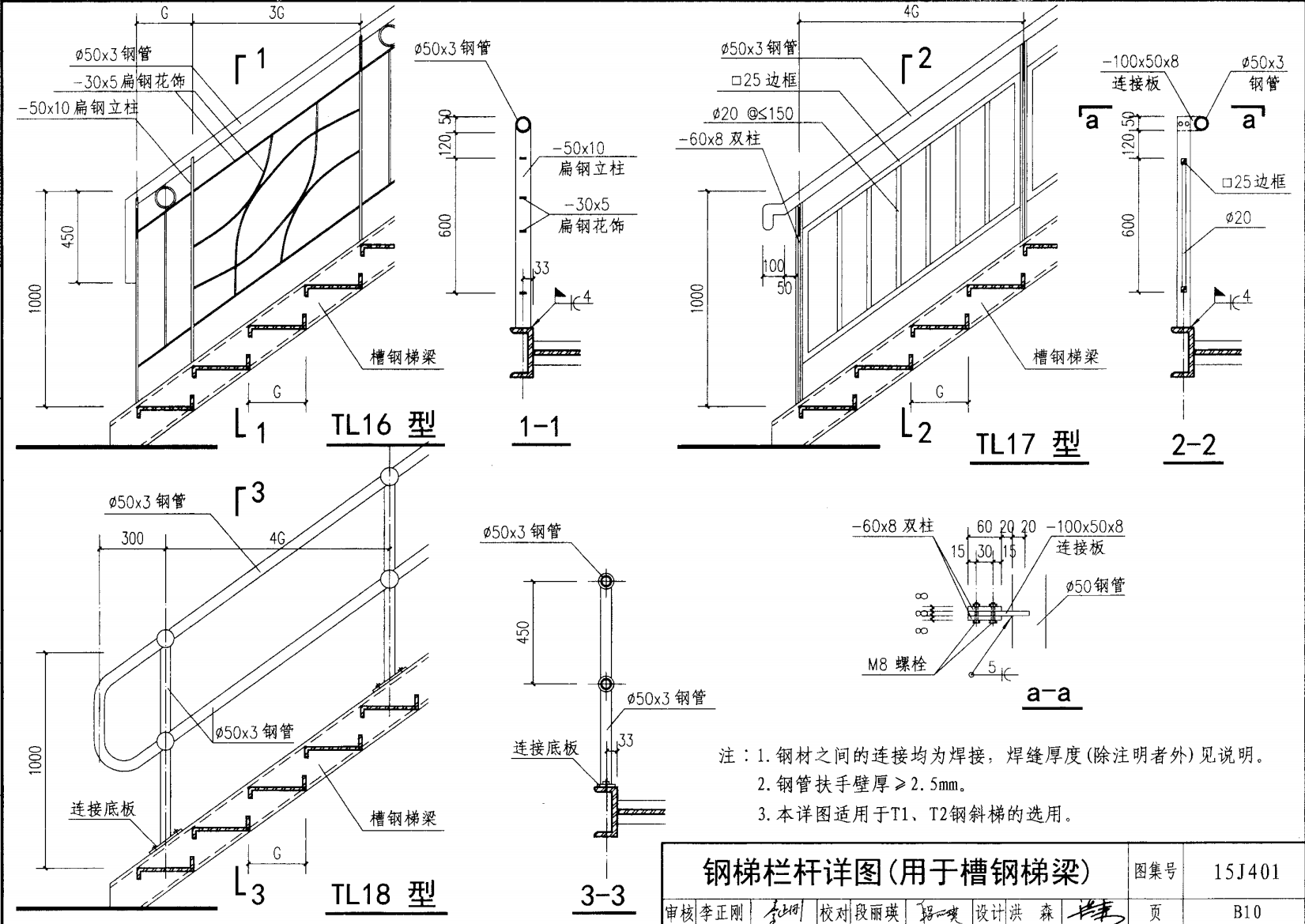

钢梯栏杆详图（用于槽钢梯梁）
钢梯栏杆详图（用于槽钢梯梁）
钢梯栏杆详图（用于槽钢梯梁）
钢梯栏杆详图（用于槽钢梯梁）

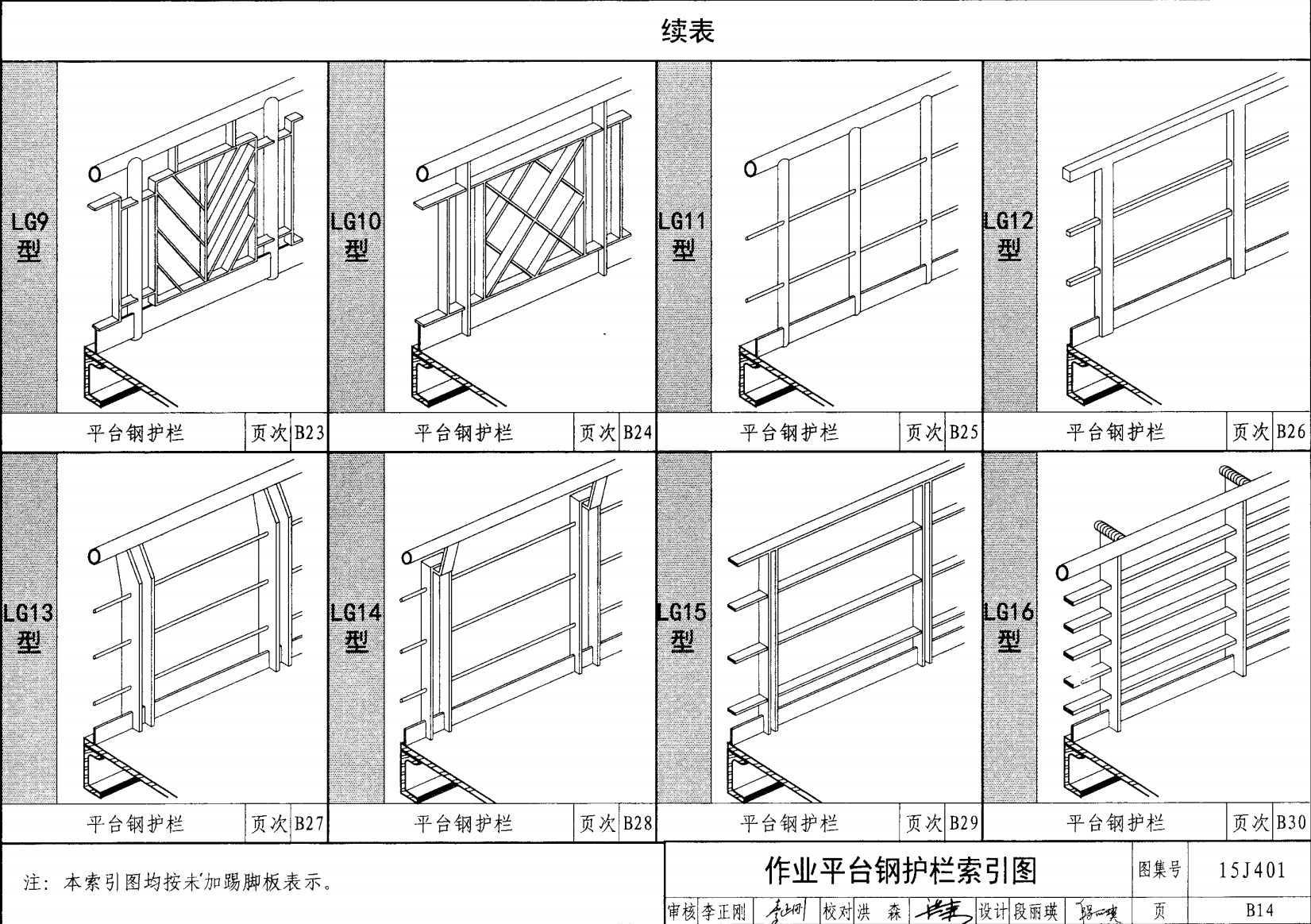

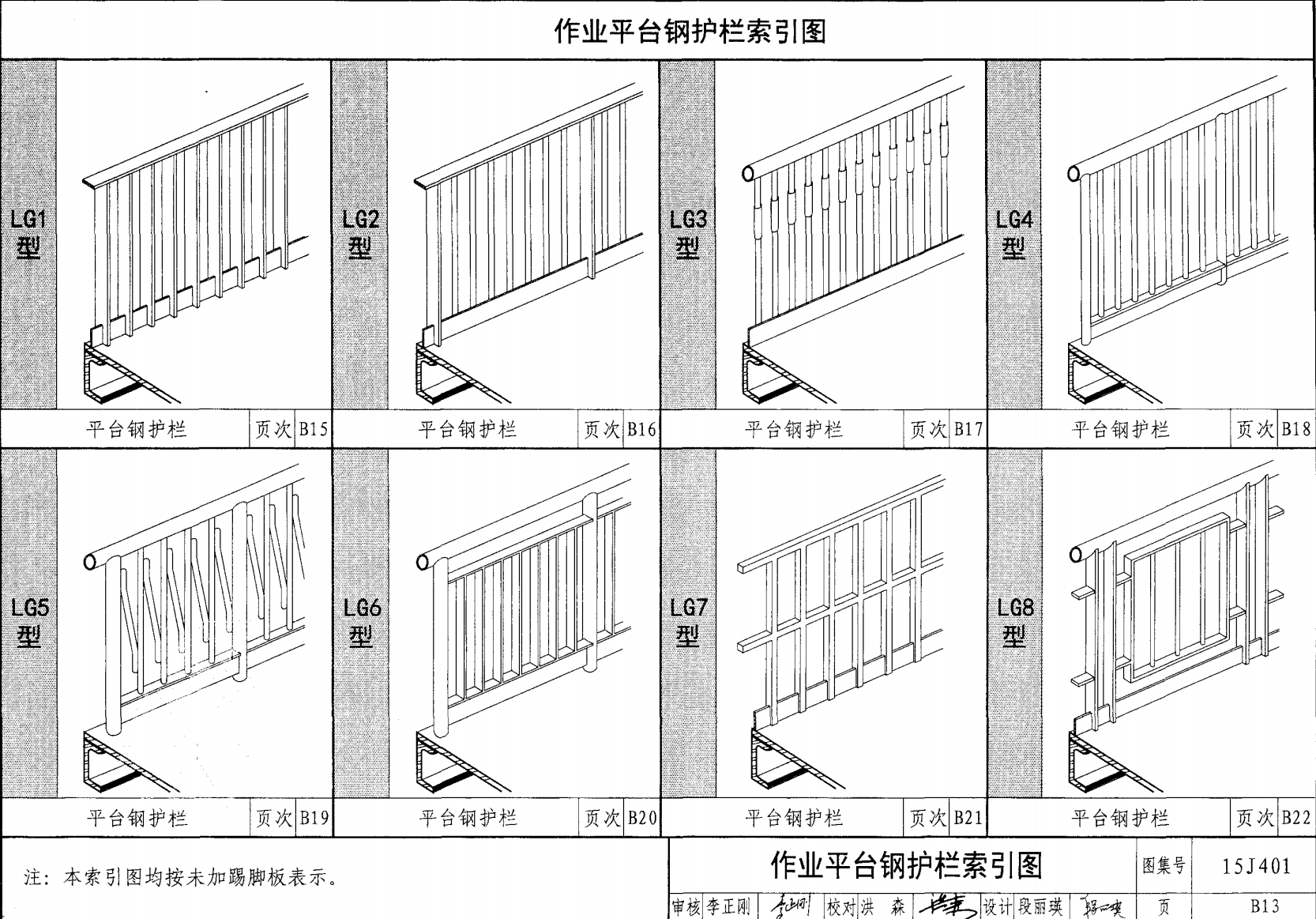

作业平台钢护栏索引图
作业平台钢护栏索引图

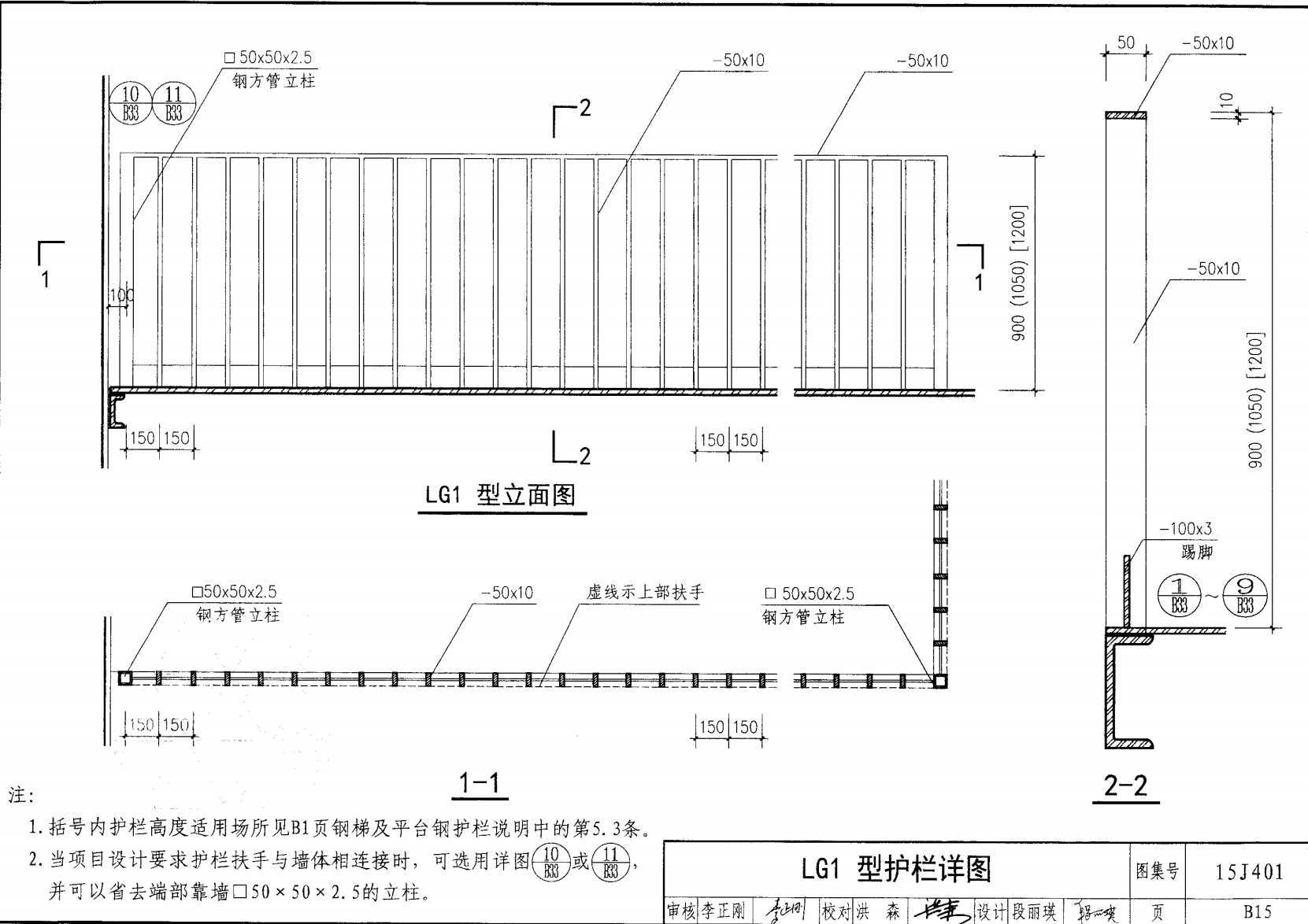

LG1 型护栏 羊图

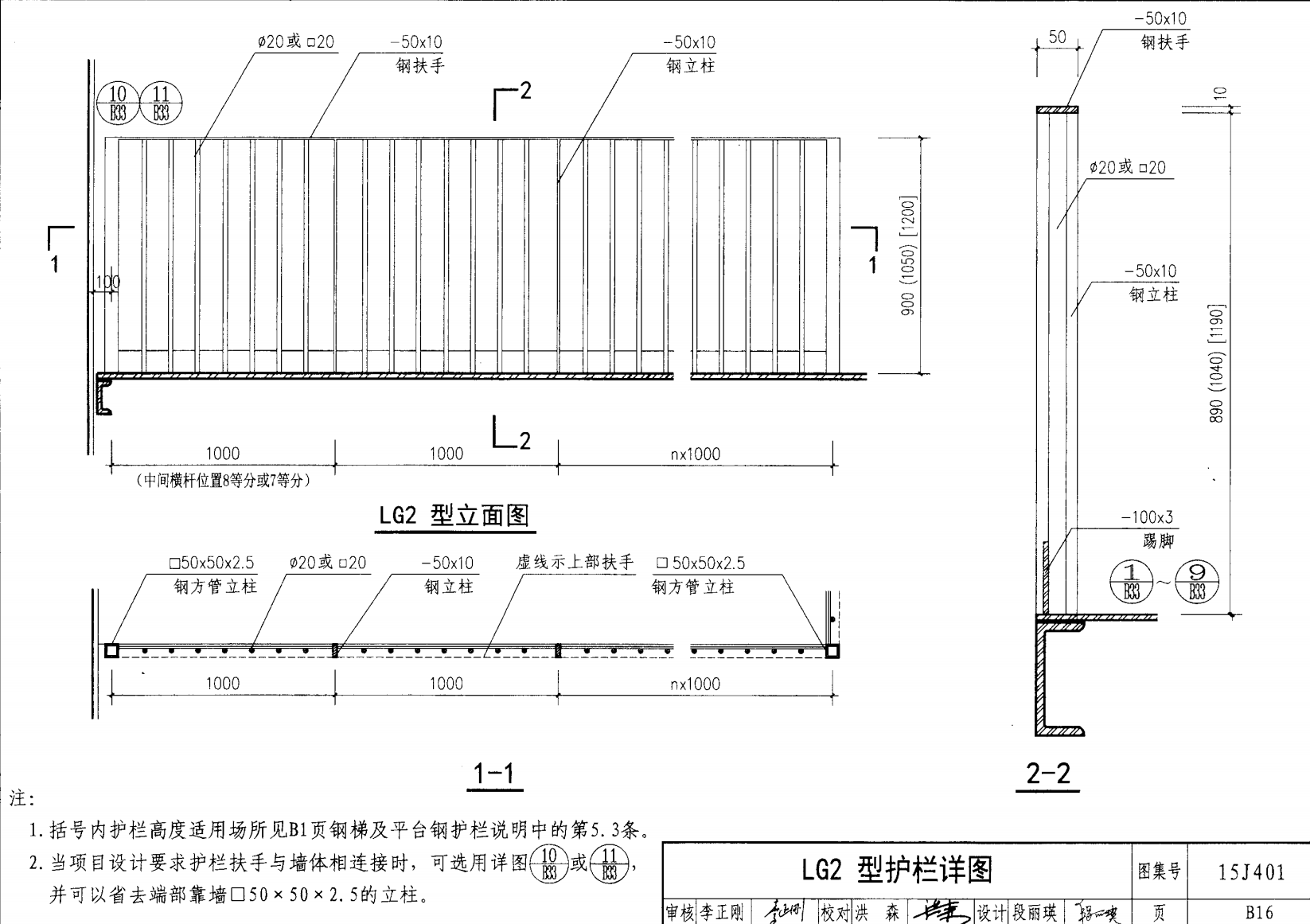

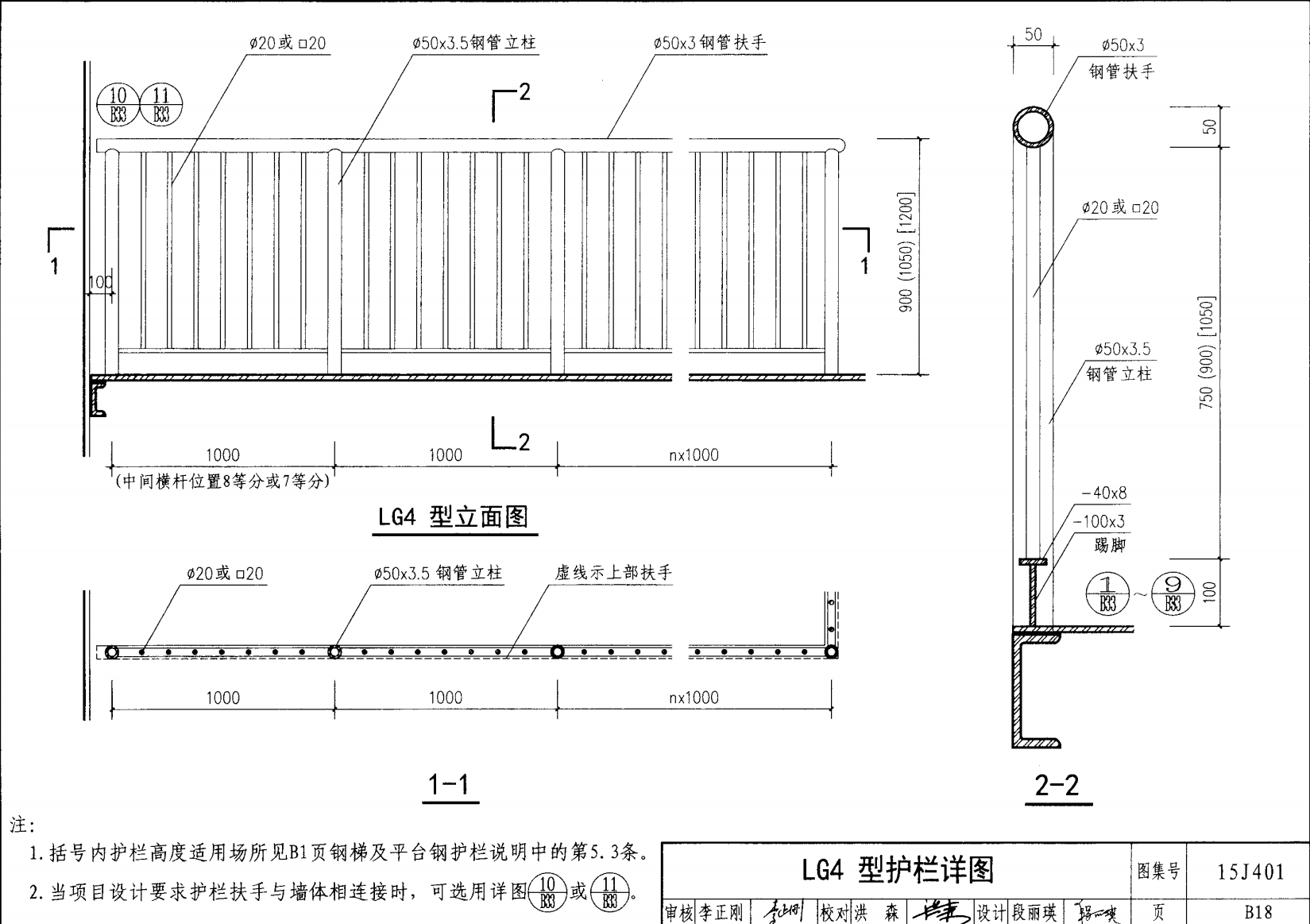

LG2 型护栏详图

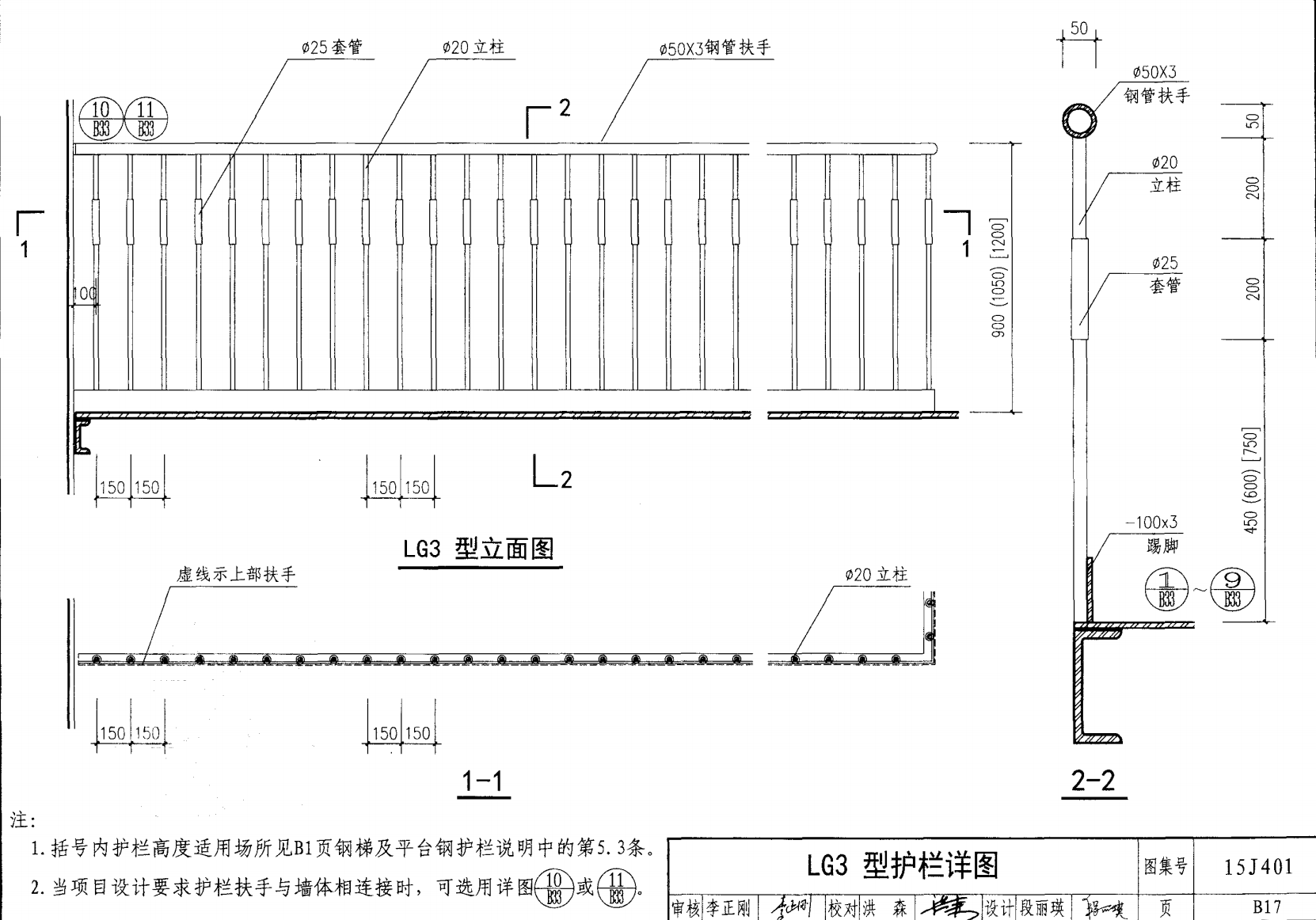

LG3 型护栏详图
LG4 型护栏详图

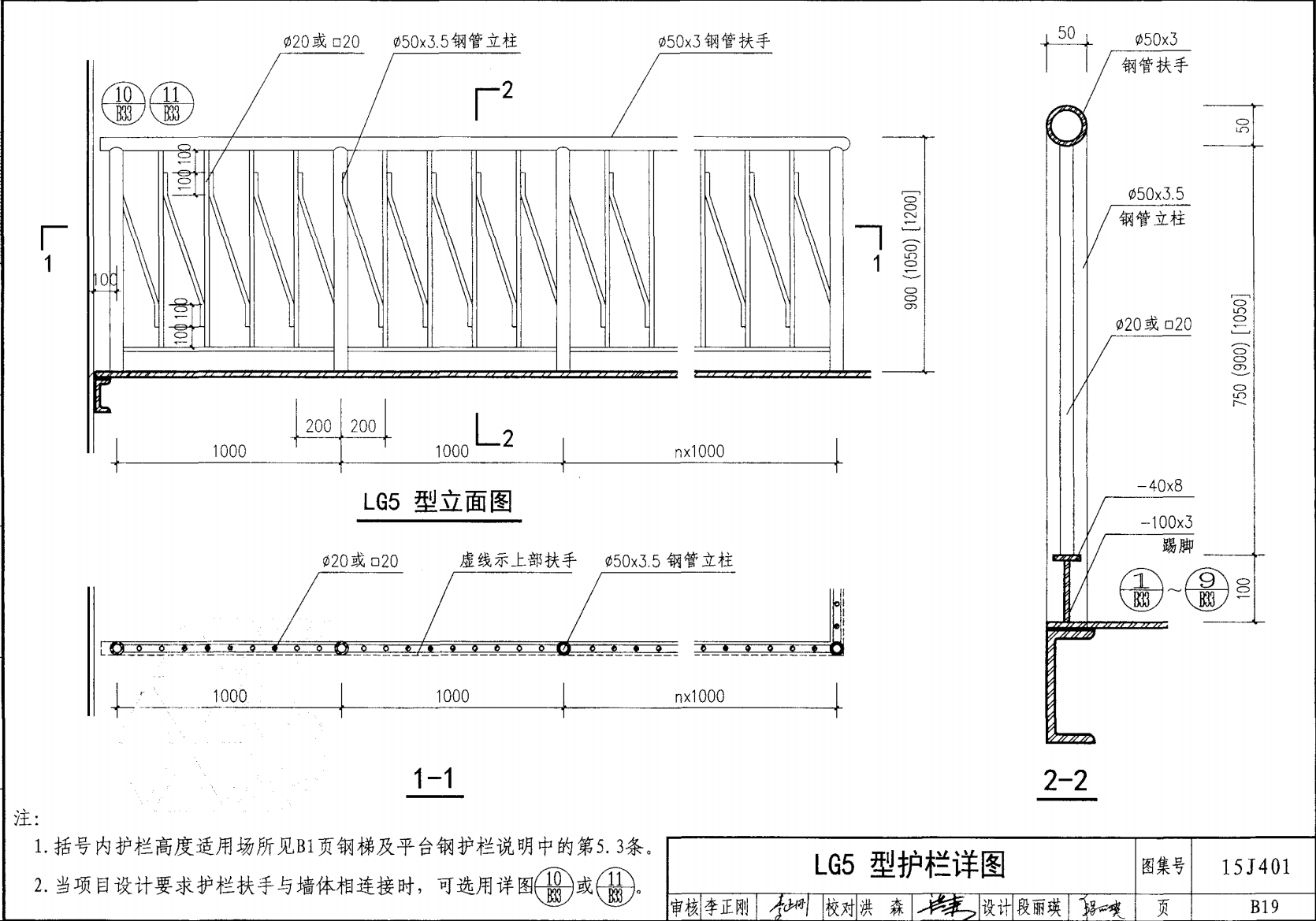

LG5 型护栏详图

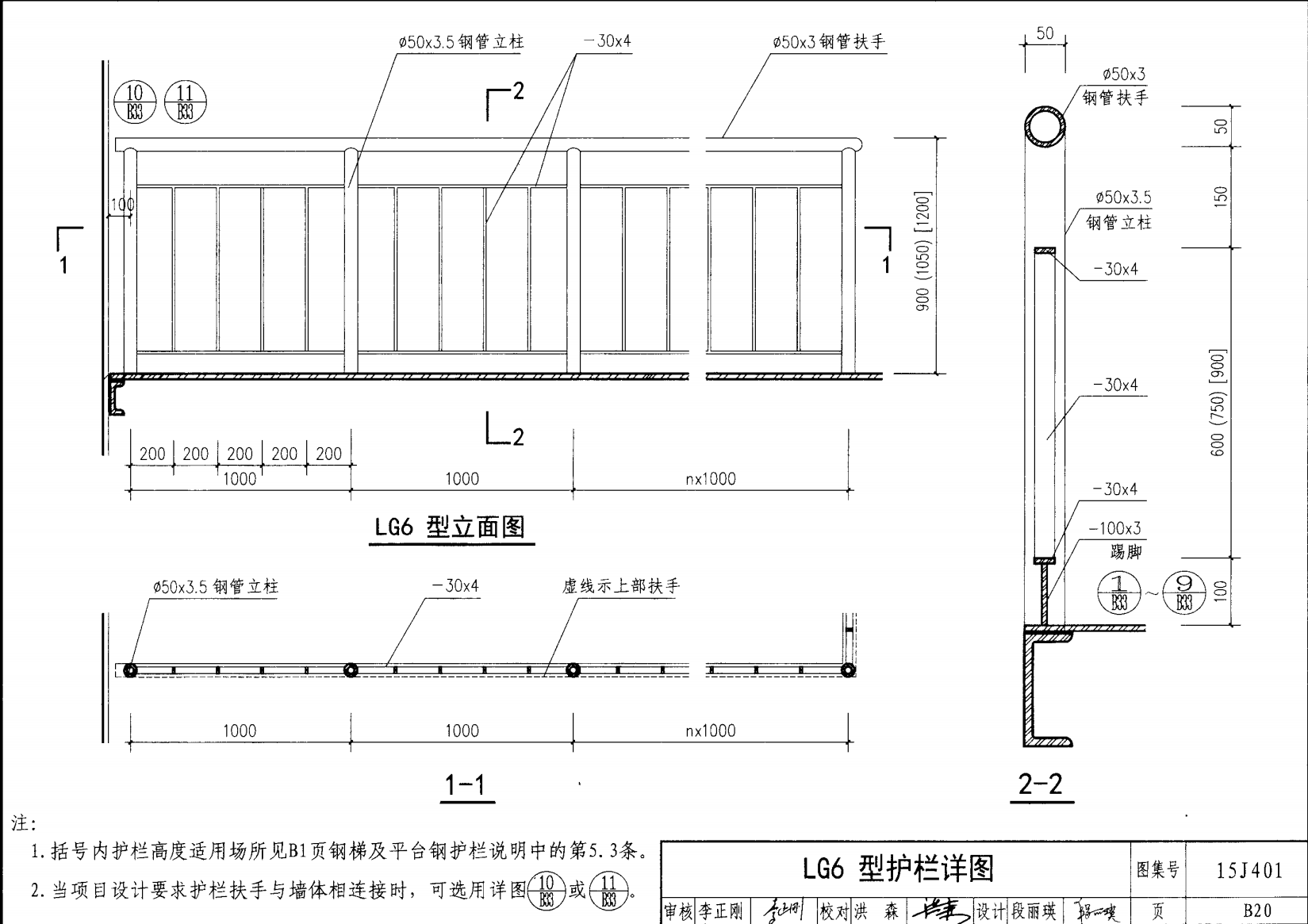

LG6 型护栏详图

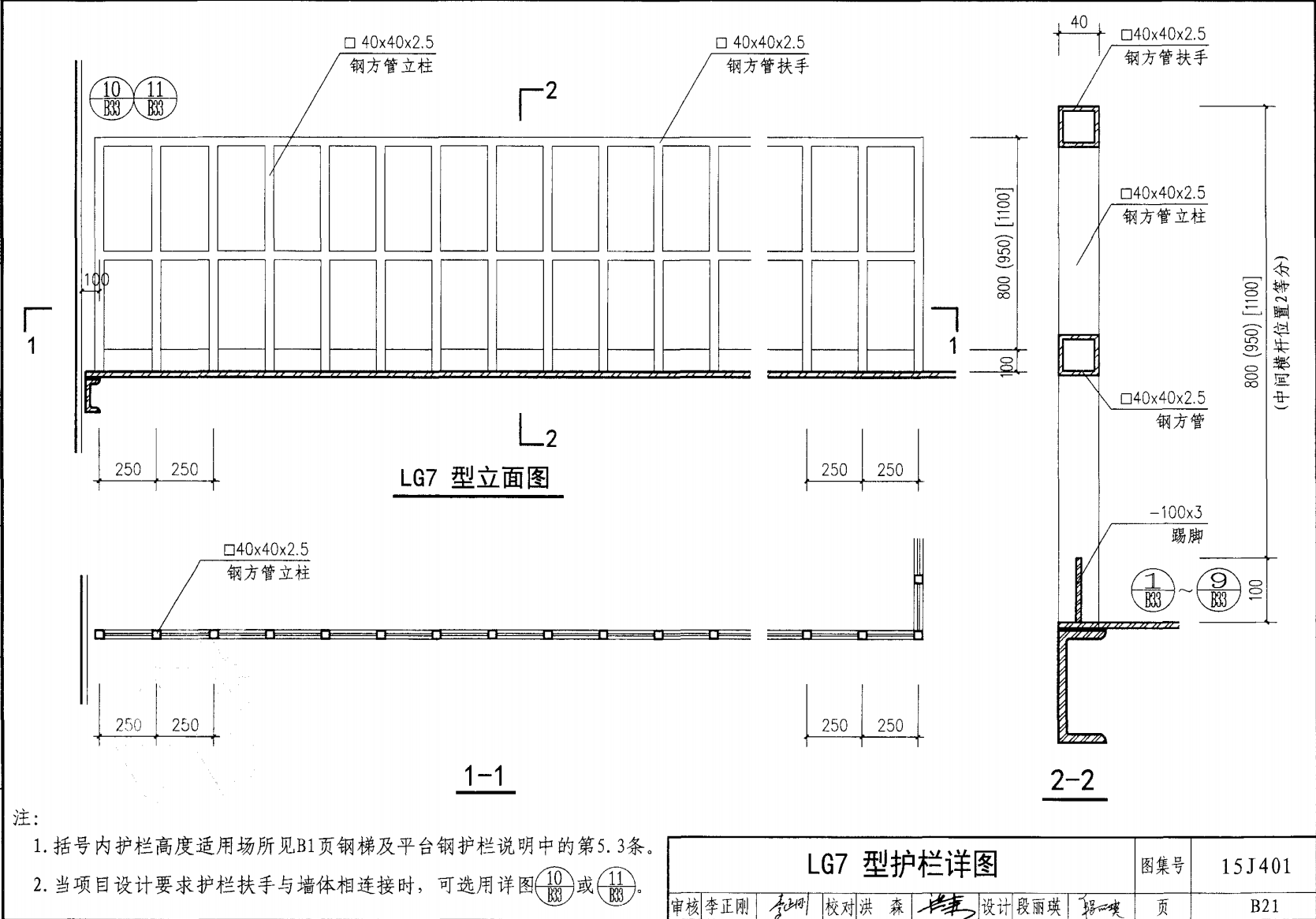

LG7 型护栏详图

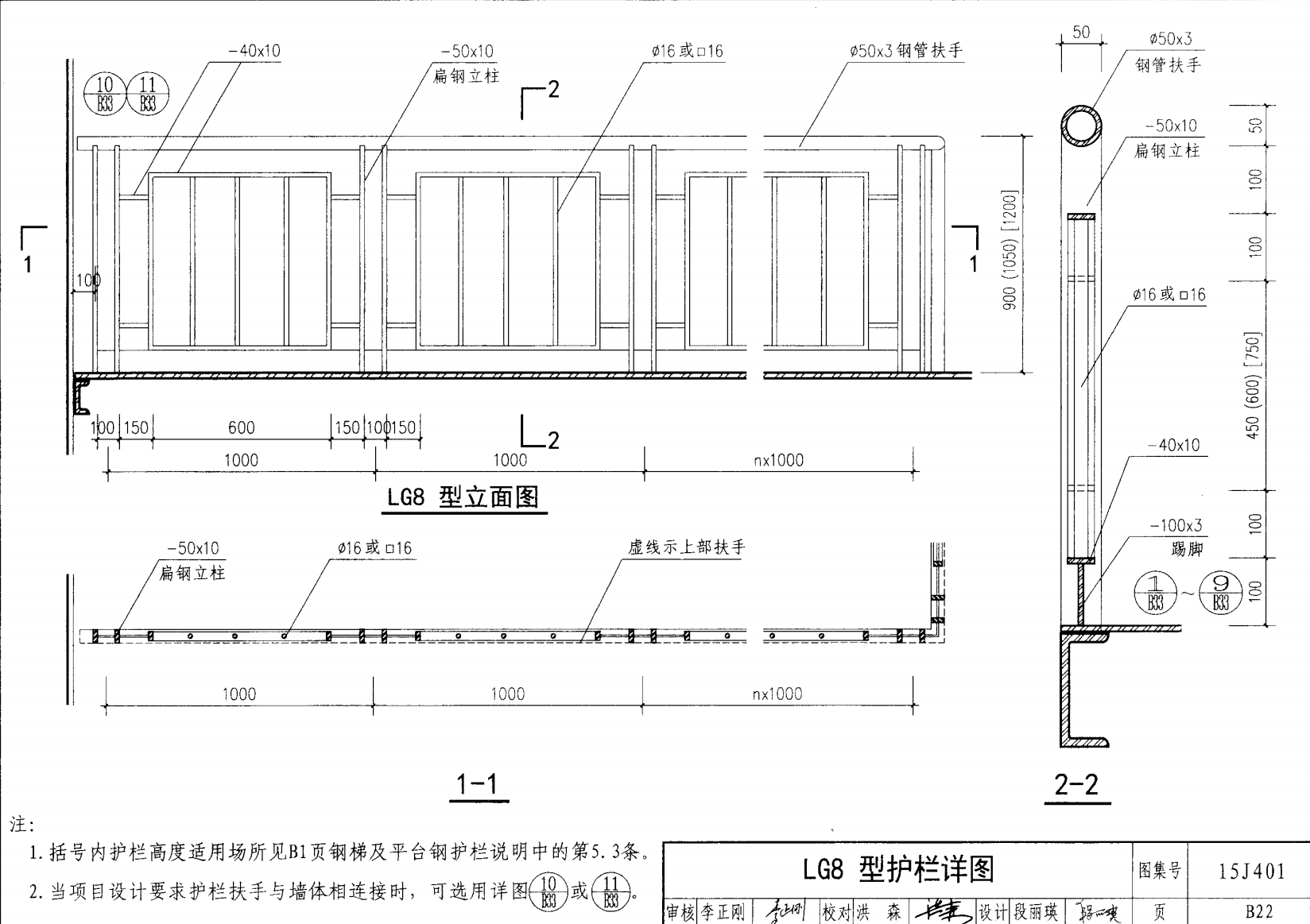

LG8 型护栏详图

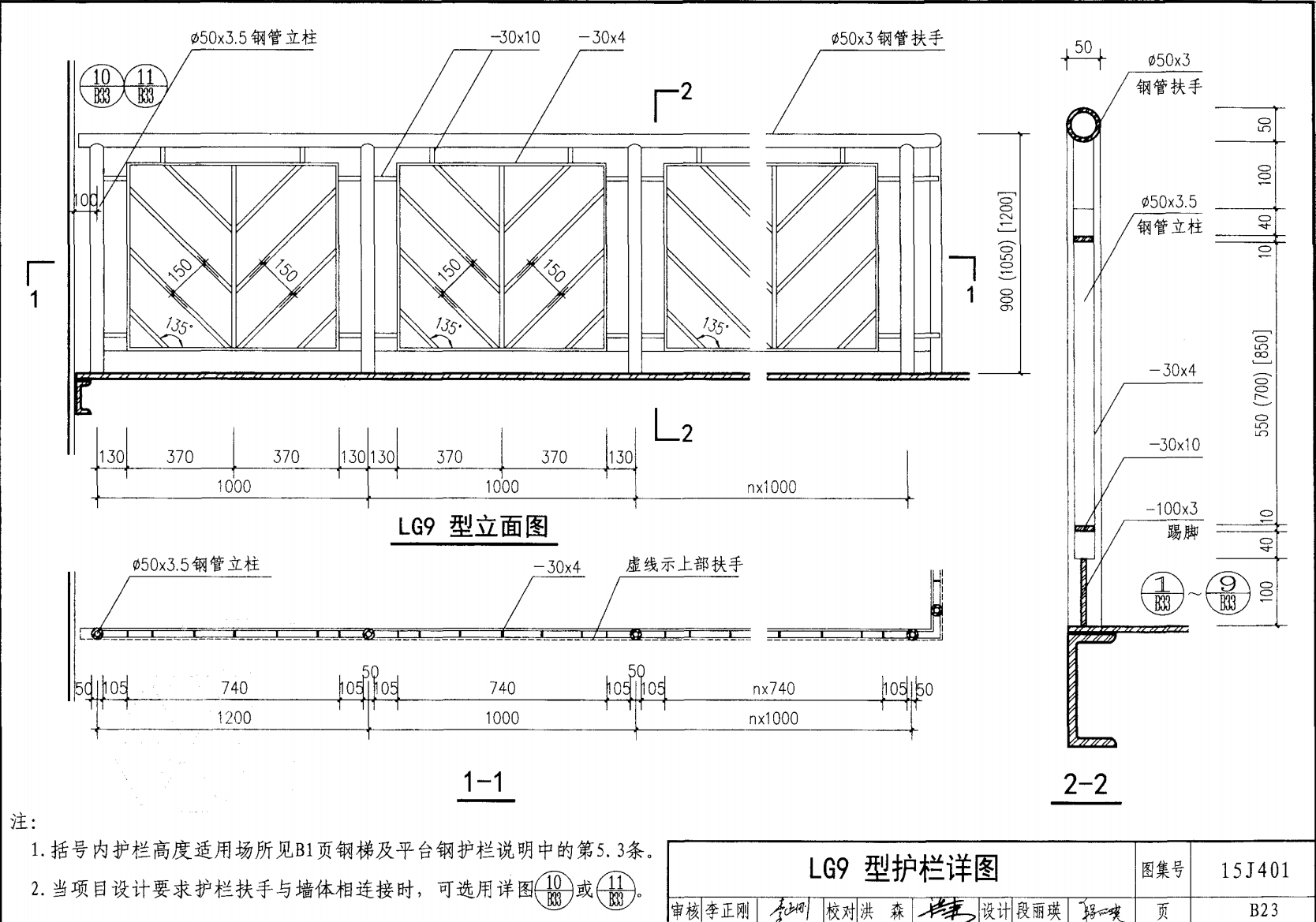

LG9 型护栏详图

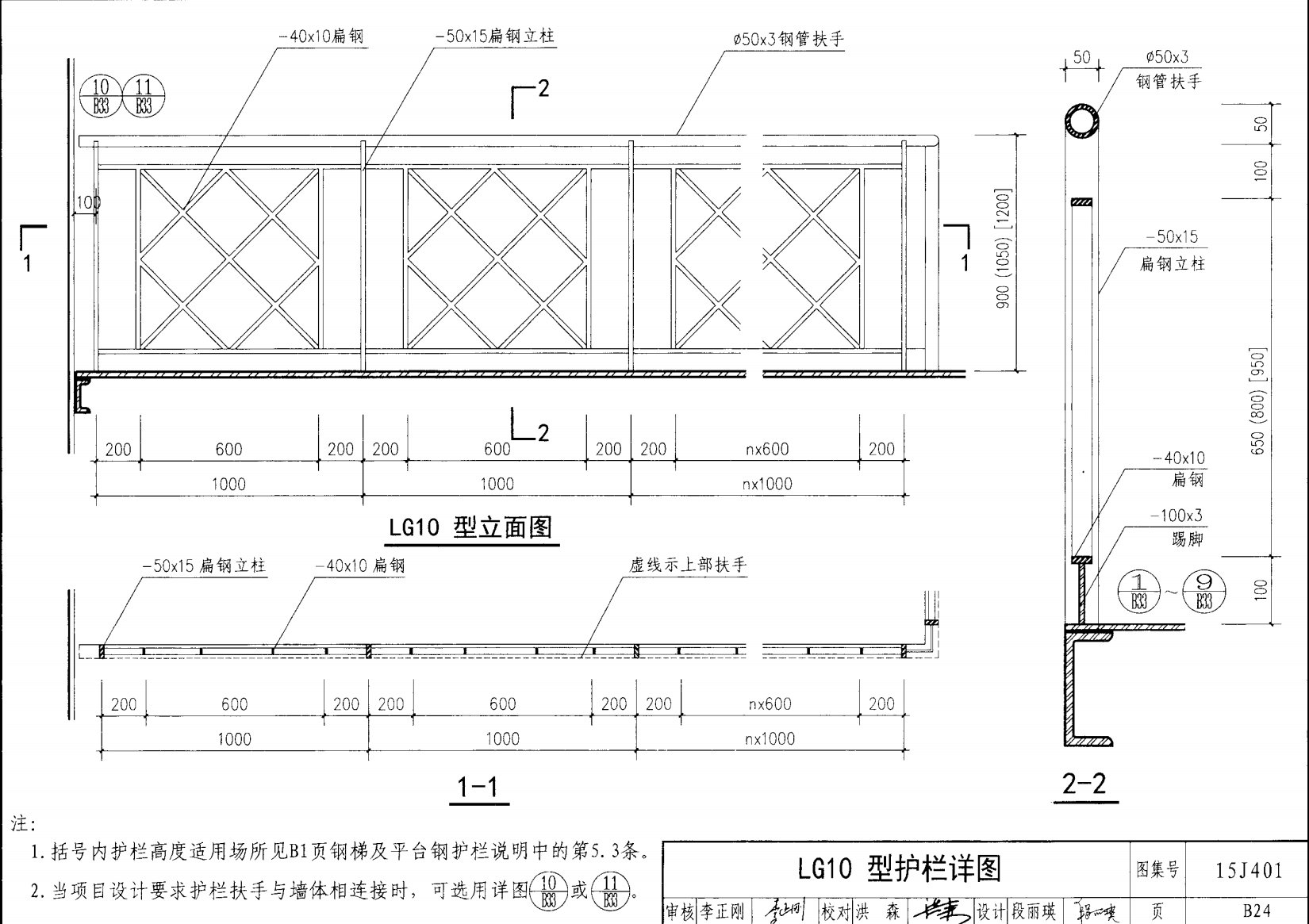

LG10 型护栏详图

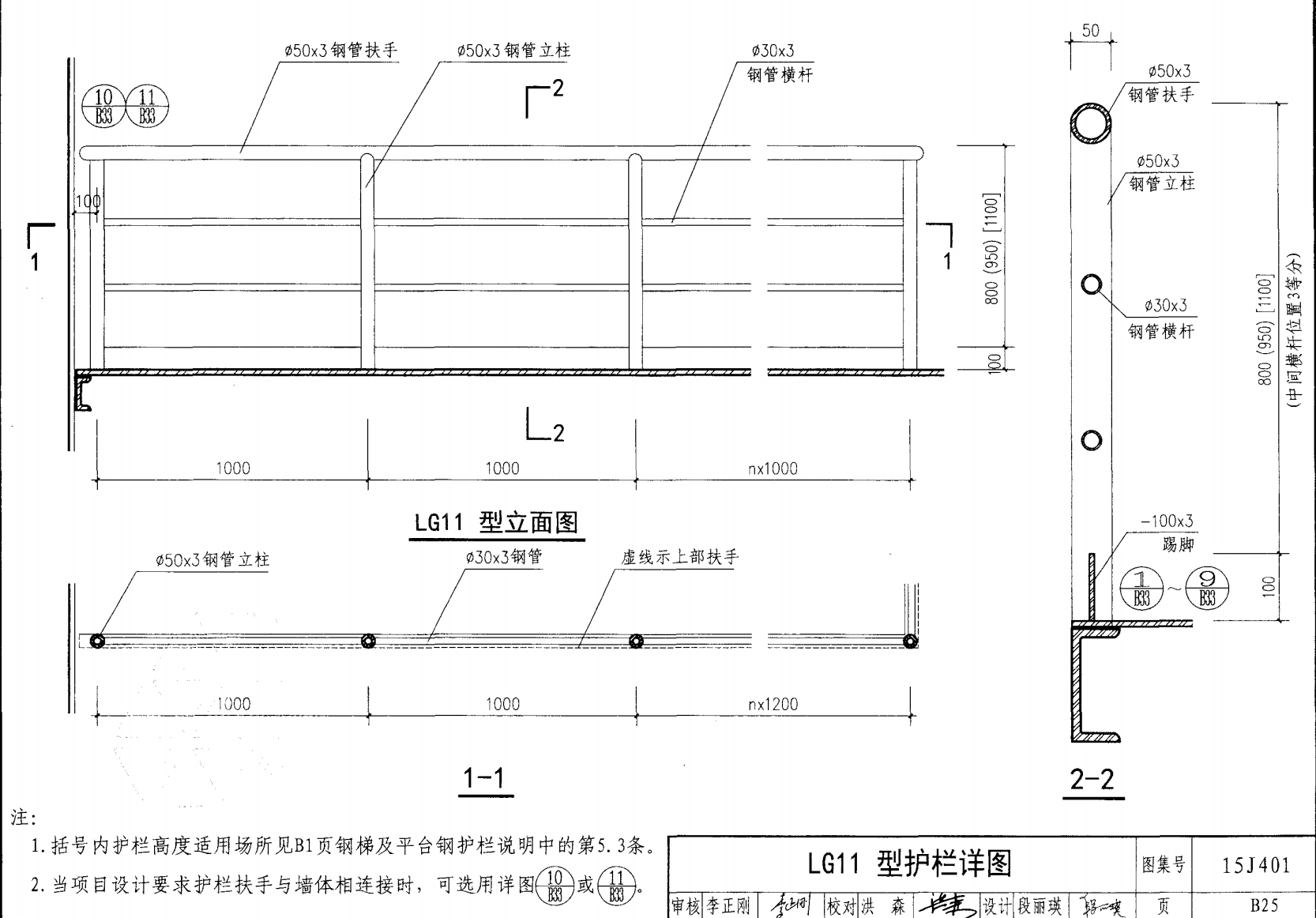

LG11 型护栏 羊图

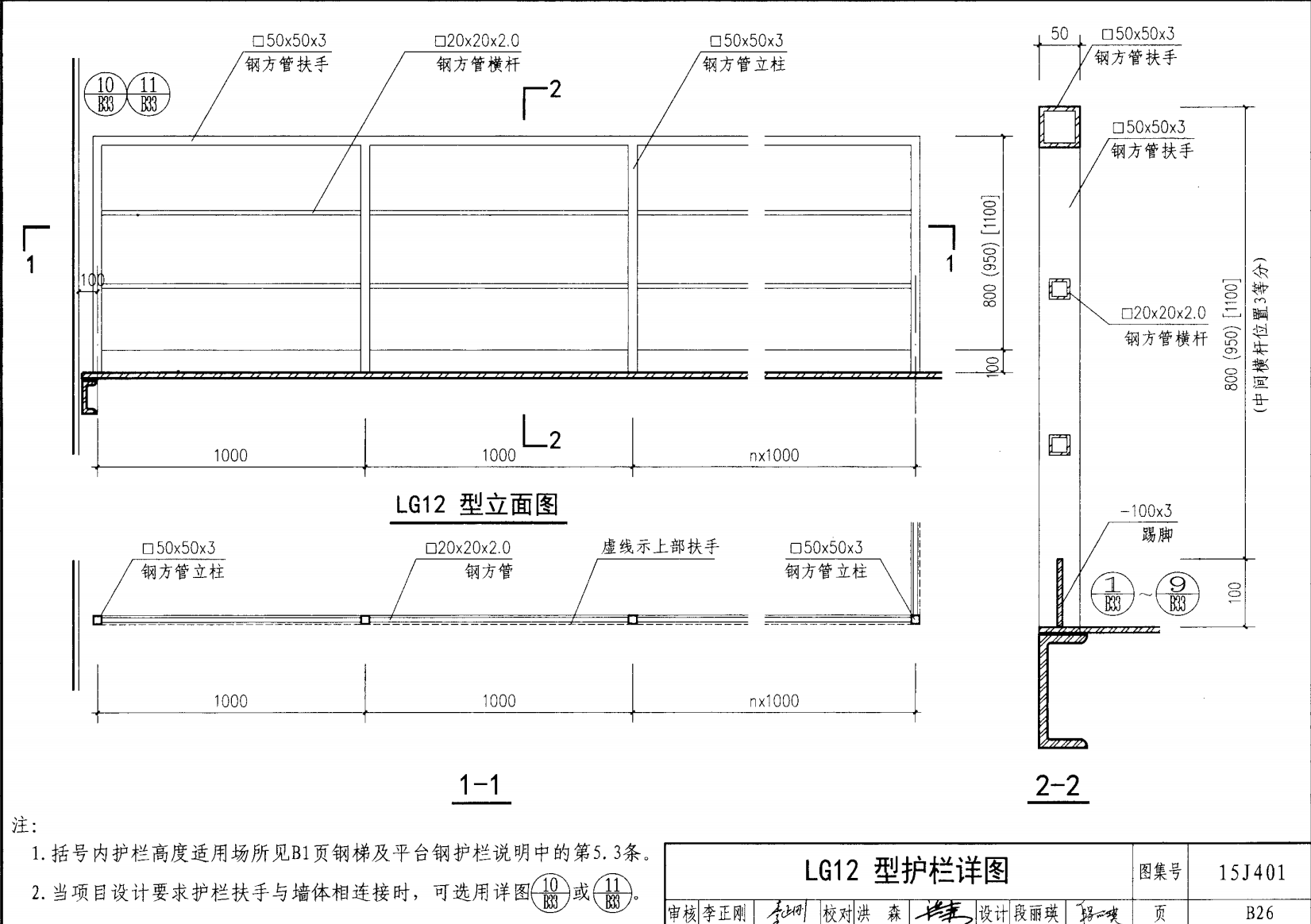

LG12 型护栏详图

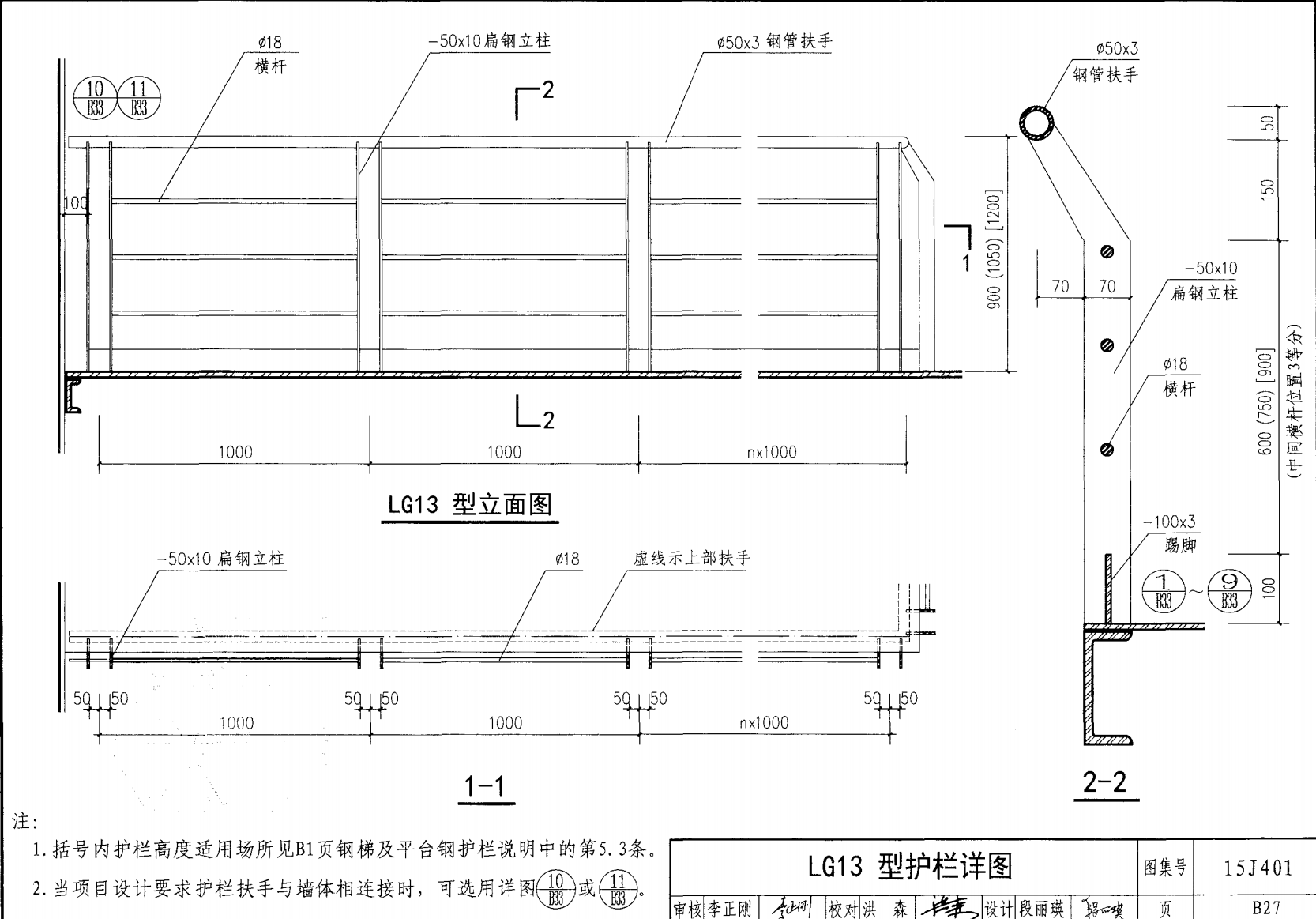

LG13 型护栏详图

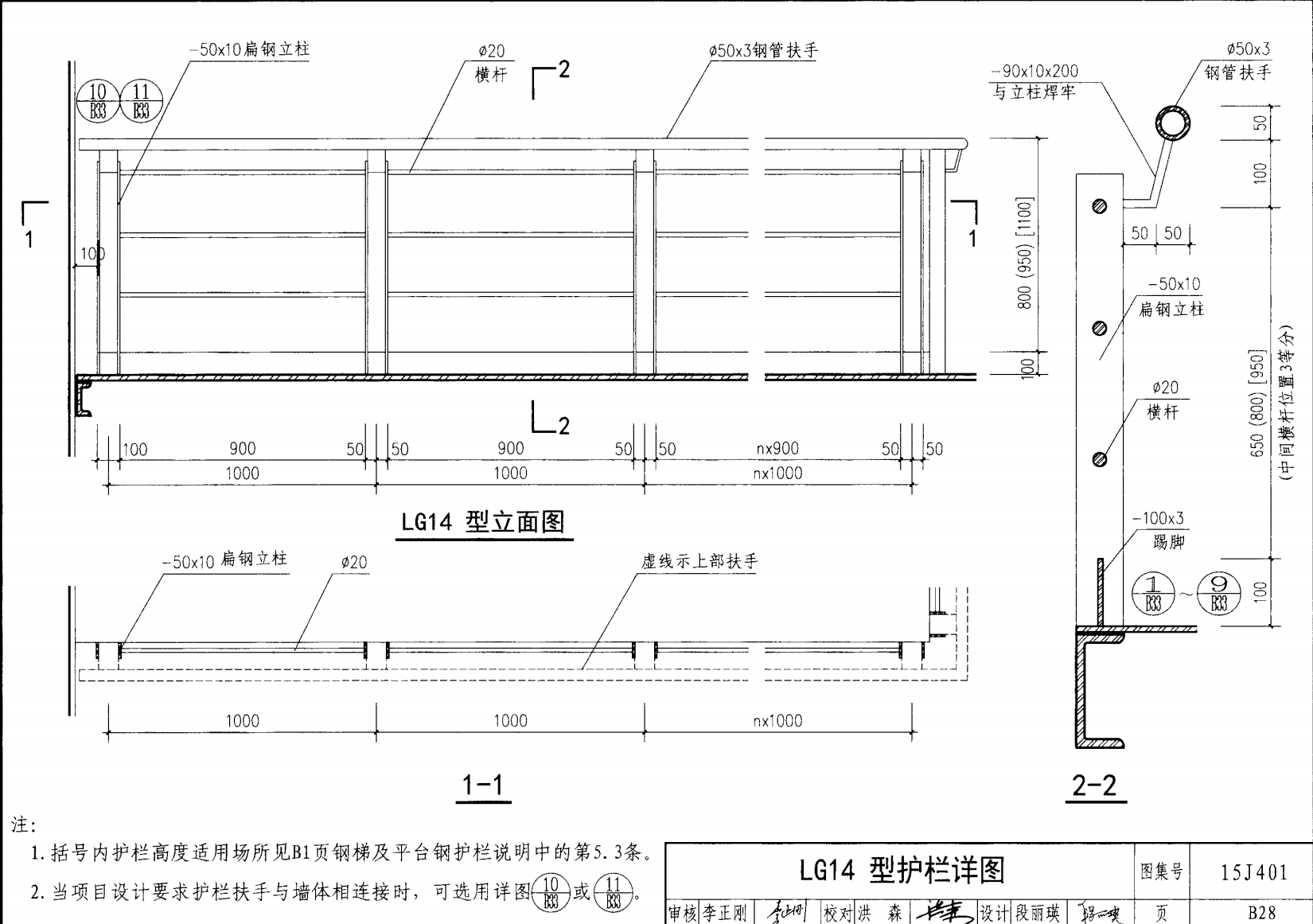

LG14 型护栏详图

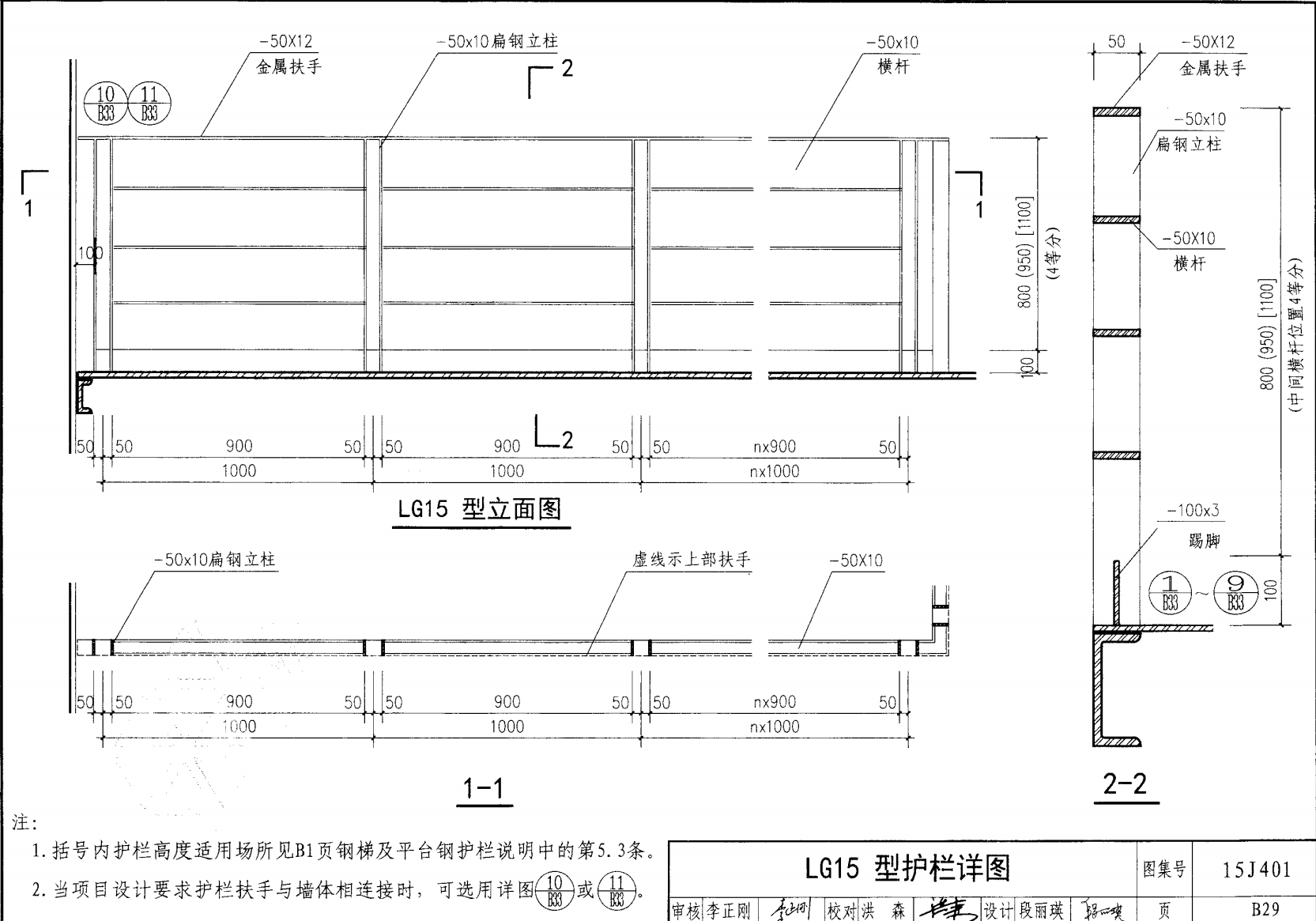

LG15 型护栏详图

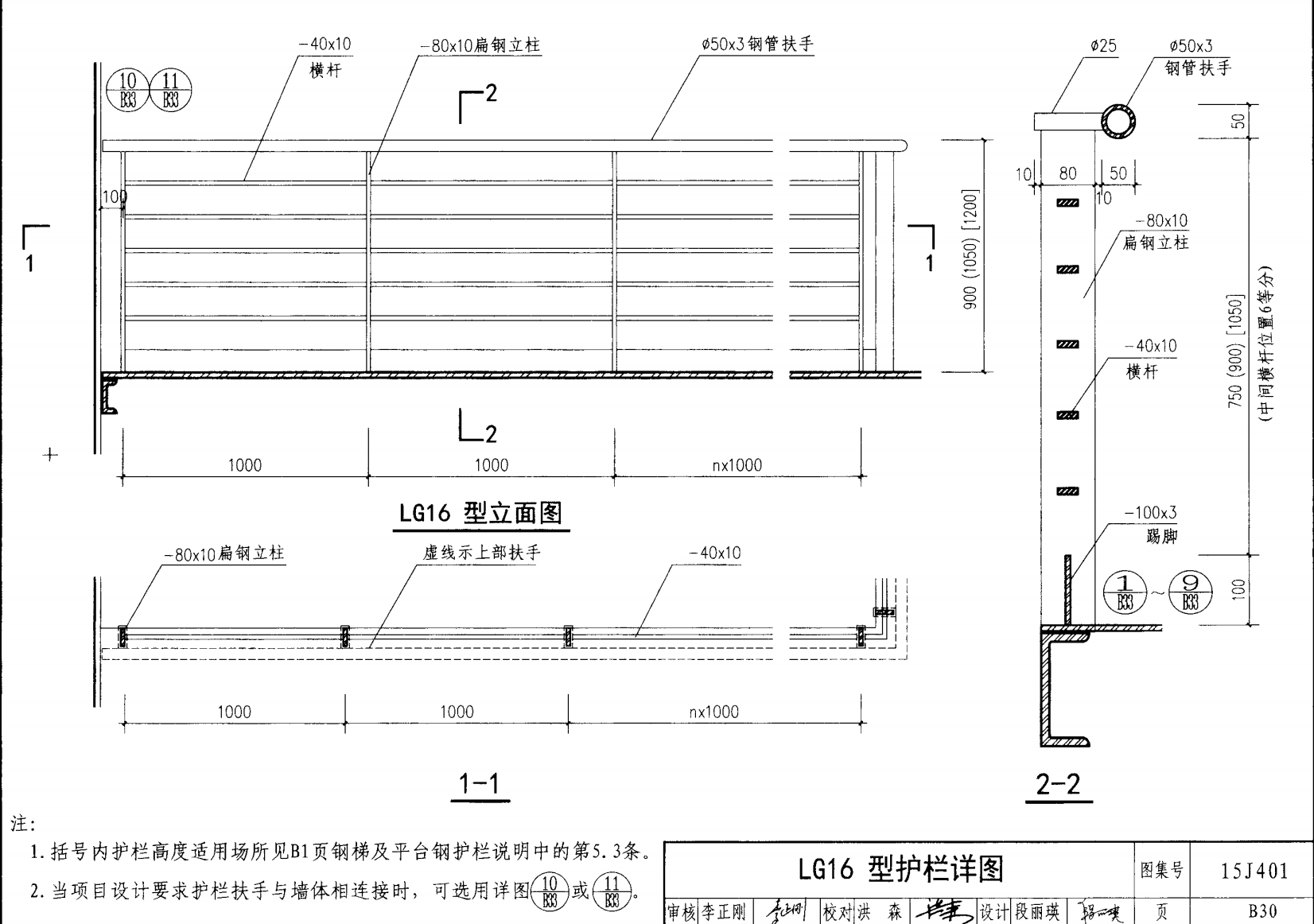

LG16 型护栏详图

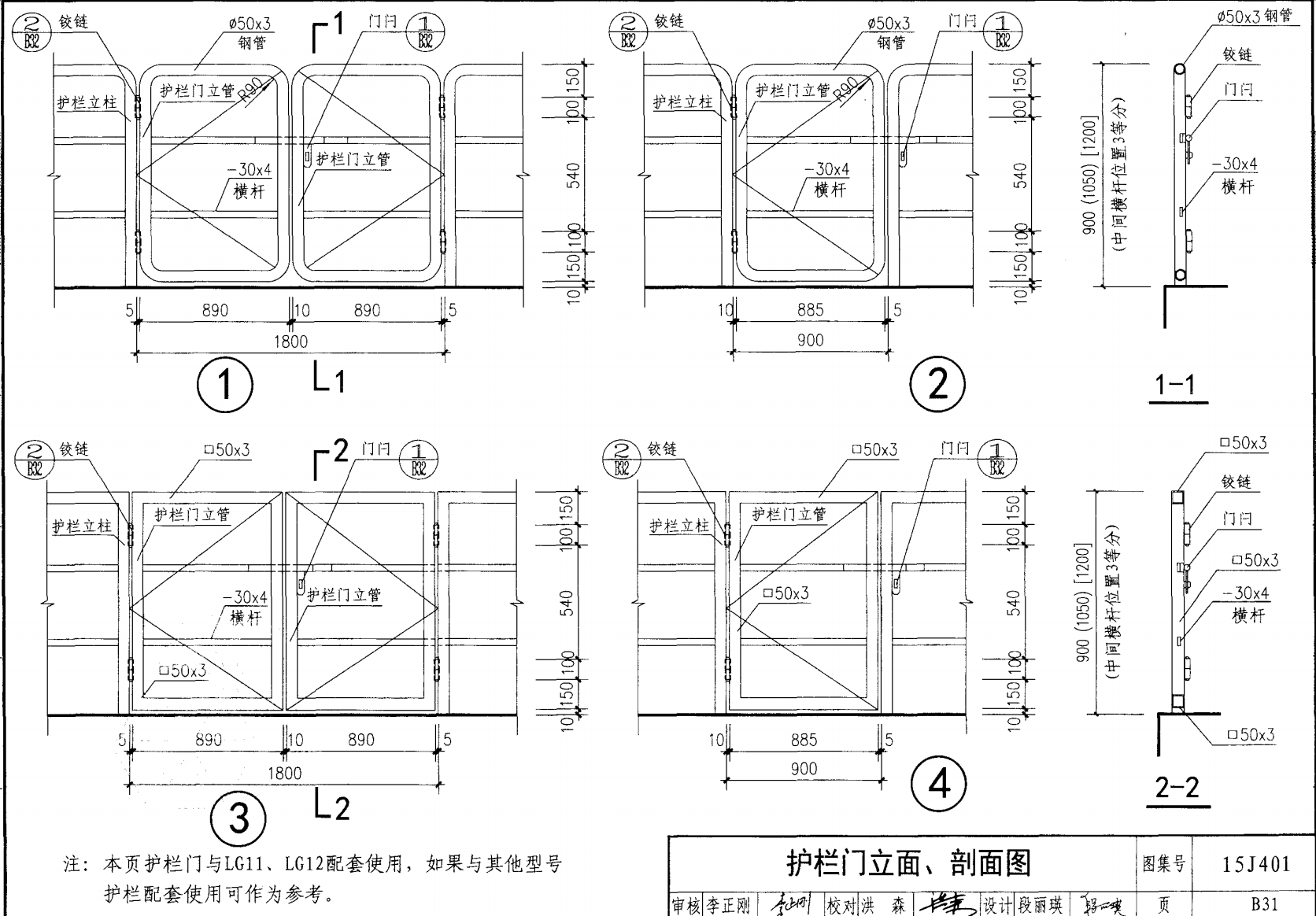

护栏门立面、剖面图

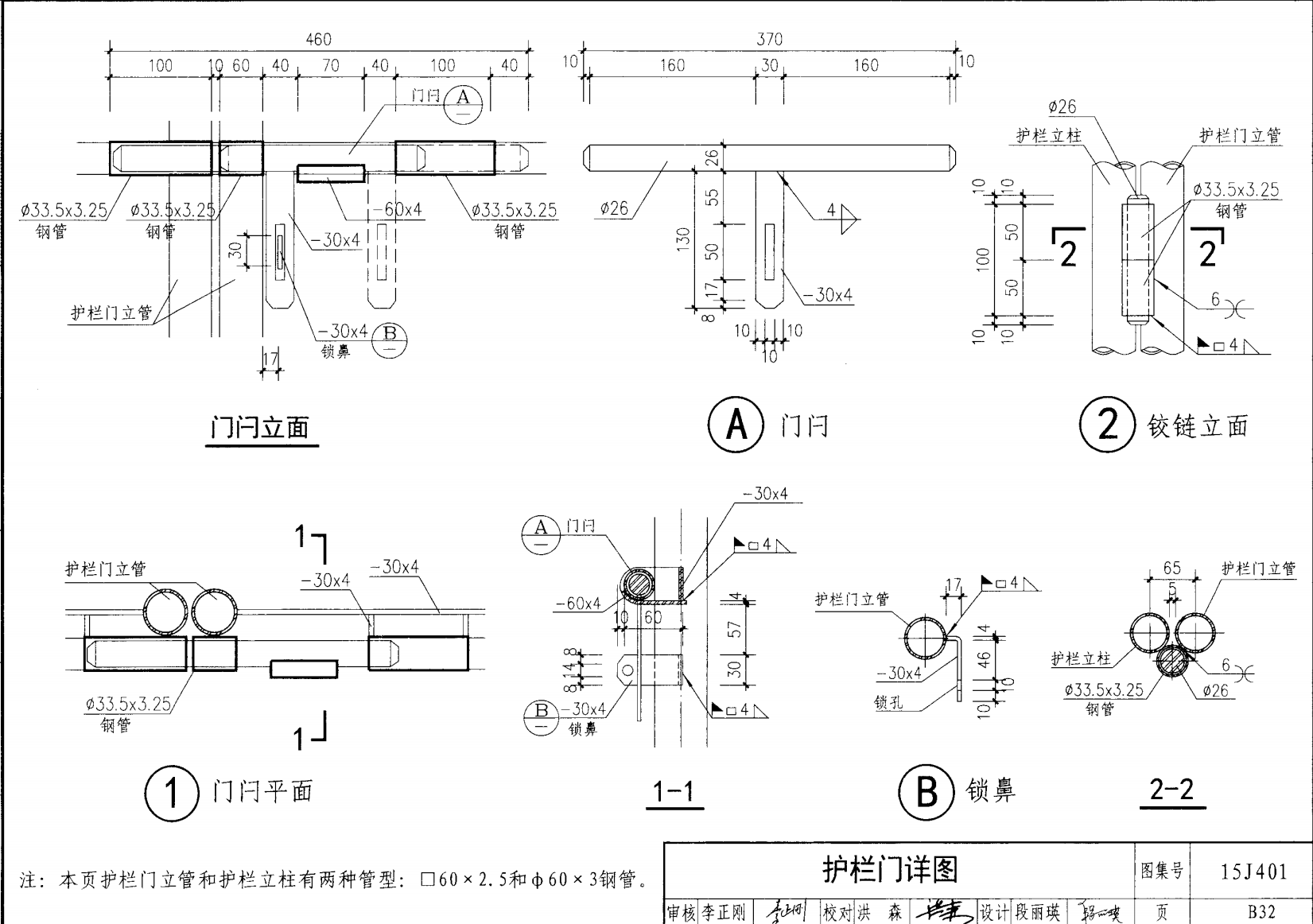

护栏门详图

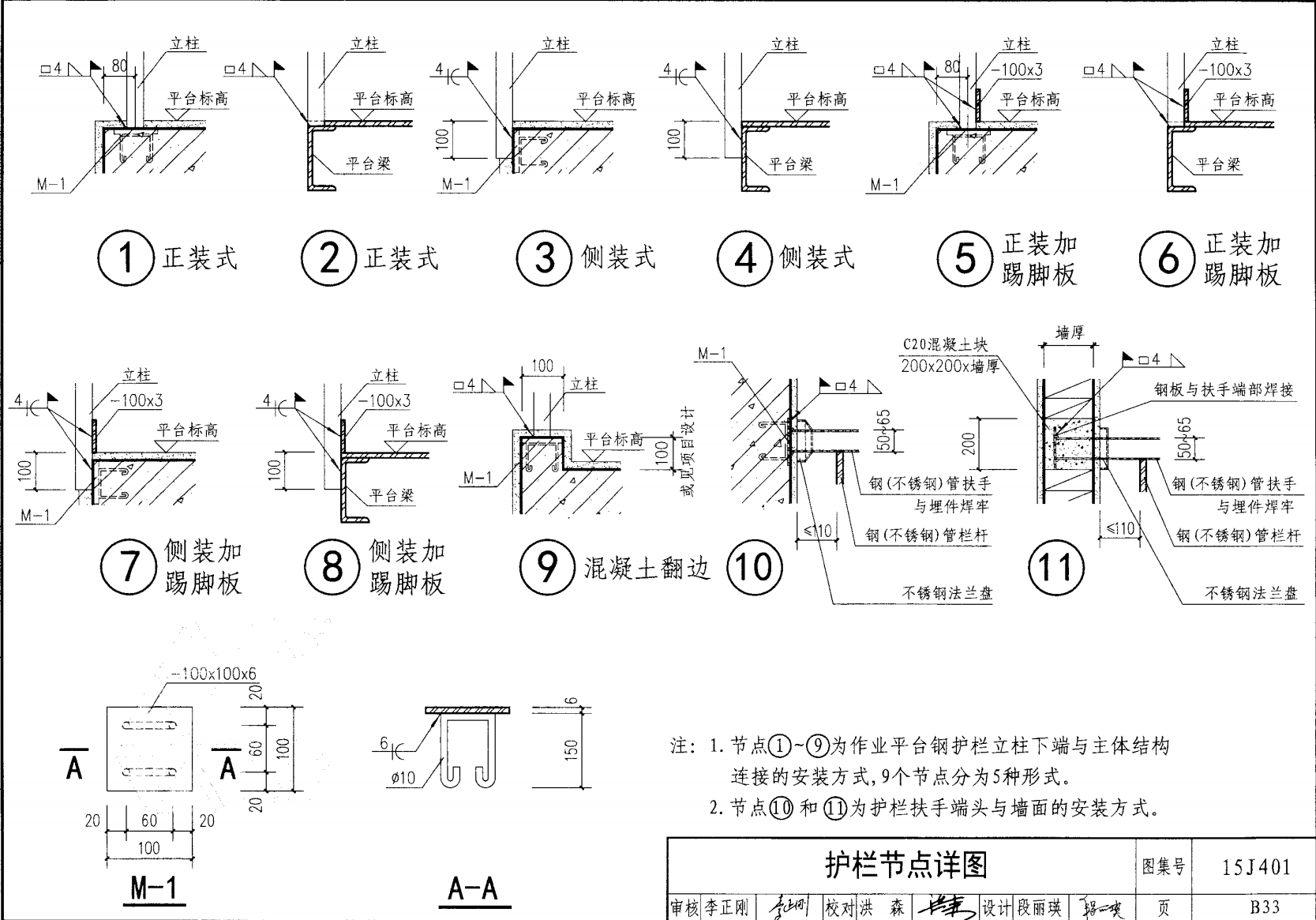

护栏节点详图
