板式钢螺旋梯
板式钢旋转梯是以两侧为金属板为支撑点制作成的，板式钢螺旋梯是无中柱的以扇形踏步围绕一个中心布置的楼梯，是以钢制空腹螺旋曲梁做支承的钢质螺旋楼梯，表面处理多为热镀锌，喷漆，我厂生产的钢螺旋梯用料多为15j401图集国标用料厚度，只有在客户有要求做下差料时才生产下差料，因为梯子多数为称重产品用下差料对安全隐患特别大这个问题也请客户们注意了，下面由河北逍迪丝网制品有限公司做个产品介绍有具体需求客户请电话沟通或者当面沟通
板式钢螺旋梯基础参数
- 板式钢螺旋梯表面处理：热镀锌，喷漆，不锈钢选择抛光
- 板式钢螺旋梯材质：一般都是Q235B，不锈钢201，不锈钢304，（铝合金少用）

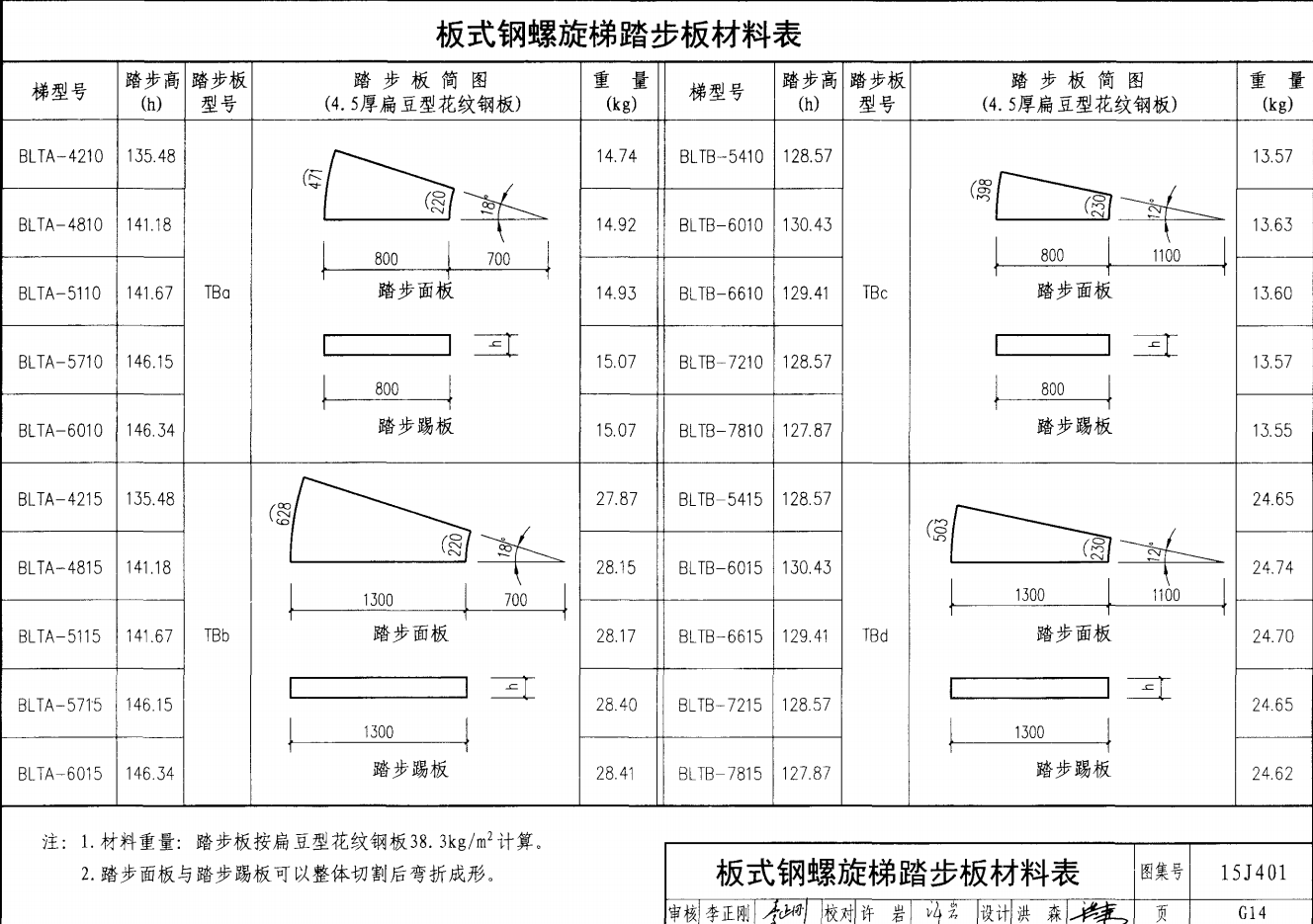

- 板式钢螺旋梯踏步：一般多为花纹板踏步
- 板式钢螺旋梯护栏：一般多为管式护栏也可做其他款式造型的这个是可以灵活选择的
- 板式钢螺旋梯朝向：需要和厂家沟通好
板式钢螺旋梯适用领域
板式钢螺旋梯具有节省空间，造型活泼、富有装饰效果等特点，适用于人流较少和使用不是很频繁的场所，适用于主体建筑为钢结构和钢筋混凝土结构的工业与民用建筑
板式钢螺旋梯梯型
板式钢螺旋梯
支撑钢螺旋梯的空腹螺旋曲梁上下两端与主体结构的连接做法由项目设计解决

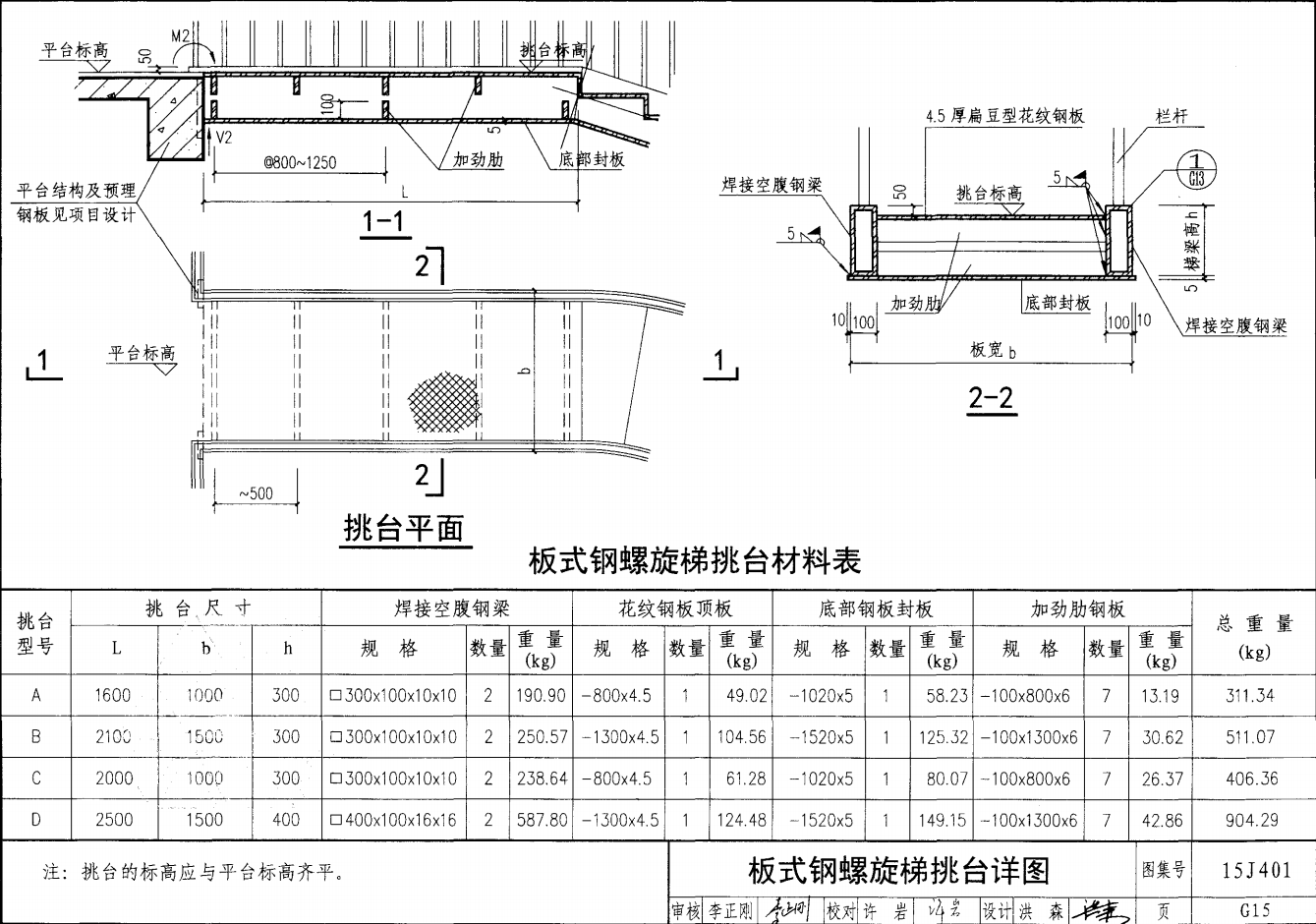

在板式钢螺旋梯的顶部设有挑台，使螺旋梯与楼层的楼板结构脱开一定距离，梯型BLTA 的挑台长度为 1600mm 2100mm ；梯型BLTB 的挑台长度为 2000mm 2500mm 。挑台长度也可以由项目设计确定或现场确定
本图集板式钢螺旋梯的栏杆扶手仅为示意，项目设计时应自行设计或选用其他国家建筑标准设计图集

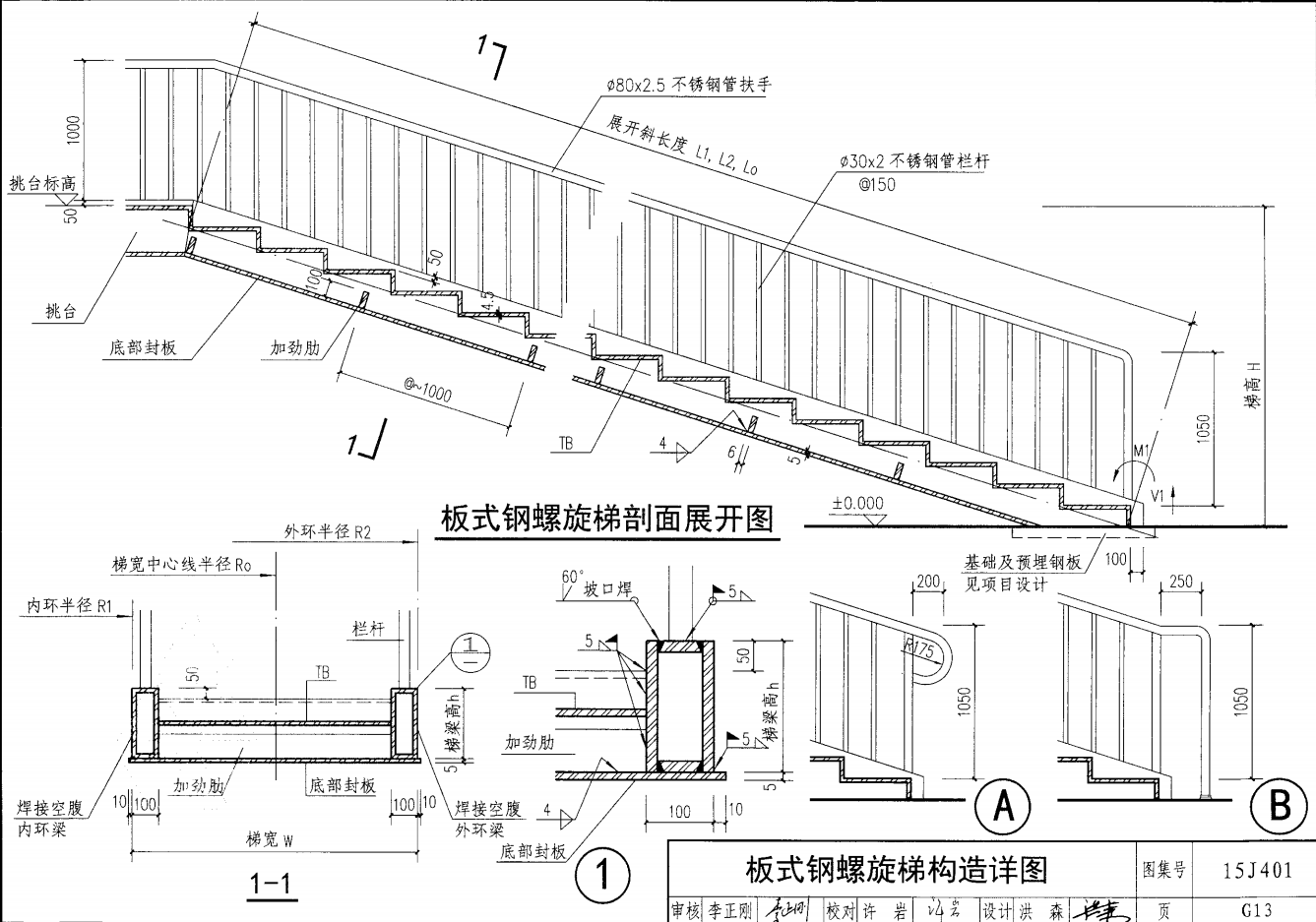

板式钢螺旋梯空腥螺旋曲梁的施工要求
翼缘板和侧（腹）板应采用半自动或自动气割机进行切割，切割面质量应符合现行施工规范的有关规定
当铜板需要拼接时，可按长度方向拼接，但翼缘板拼接缝与侧（腹）板拼接缝的问距应大于200mm,拼接焊接应在空腹螺旋曲梁组装前进行
空腹螺旋曲梁的钢板组装前应按螺旋梯的内外半径，冷弯或热弯成形，然后进行组装，组装焊接采用坡口焊
板式钢螺旋梯编号及选用方法
BLT代表板式钢螺旋梯，A代表内圆半径为0.6m（B-内圆半径为1.0m）60代表梯子高6米，10代表梯子宽度为1000mm
板式钢螺旋梯型号
| 型号 | 内圆半径 | 梯高 | 梯宽 | 踏步级 | 踏步高 |
|---|
| BLTA-4210 | 600 | 4200 | 1000 | 30 | 135.48 |
|
BLTA-4215 |
600
| 4200 | 1500 | 30 | 135.48 |
|
BLTA-4810 |
600 | 4800 | 1000 | 33 | 141.18 |
|
BLTA-4815 |
600 | 4800 | 1500 | 33 |
141.18 |
|
BLTA-5110 |
600 | 5100 | 1000 | 35 | 141.67 |
|
BLTA-5115 |
600 | 5100 | 1500 | 35 |
141.67 |
|
BLTA-5710 |
600 | 5700 | 1000 | 38 | 146.15 |
|
BLTA-5715 |
600 | 5700 | 1500 | 38 | 146.15 |
|
BLTA-6010 |
600 | 6000 | 1000 | 40 | 146.34 |
|
BLTA-6015 |
600 | 6000 | 1500 | 40 | 146.34 |
|
BLTB-5410 | 1000 | 5400 | 1000 | 41 | 128.57 |
|
BLTB-5415 |
1000 | 5400 | 1500 | 41 | 128.57 |
|
BLTB-6010 |
1000 | 6000 | 1000 | 45 | 130.43 |
BLTB-6015
|
1000 | 6000 | 1500 | 45 | 130.43 |
|
BLTB-6610 |
1000 | 6600 | 1000 | 50 | 129.41 |
|
BLTB-6615 |
1000 | 6600 | 1500 | 50 |
129.41 |
|
BLTB-7210 |
1000 | 7200 | 1000 | 55 | 128.57 |
|
BLTB-7215 |
1000 | 7200 | 1500 | 55 |
128.57 |
|
BLTB-7810 |
1000 | 7800 | 1000 | 60 | 127.87 |
|
BLTB-7815 |
1000 | 7800 | 1500 | 60 |
127.87 |

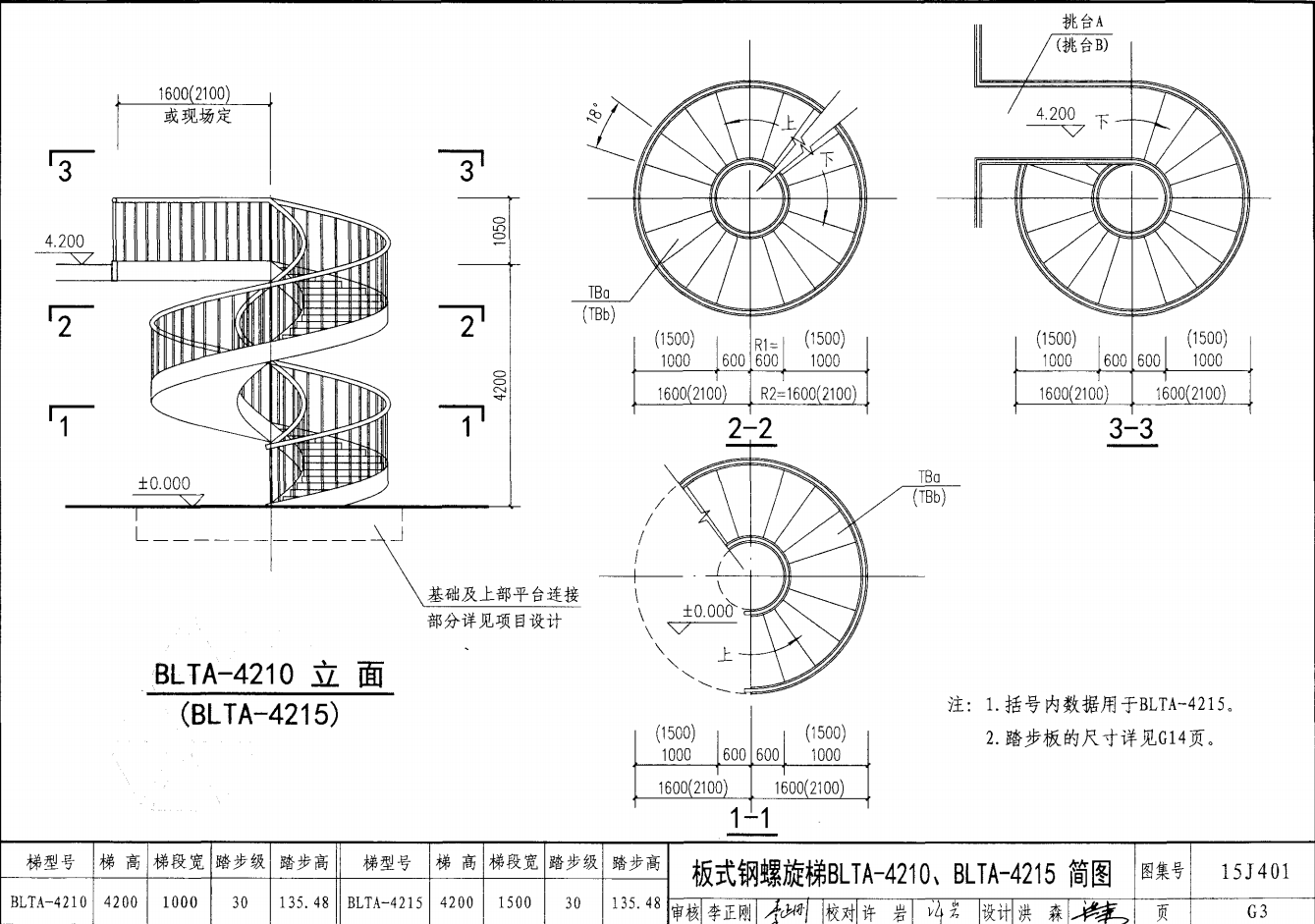

板式钢螺旋梯BLTA-4210/BLTA-4215简图

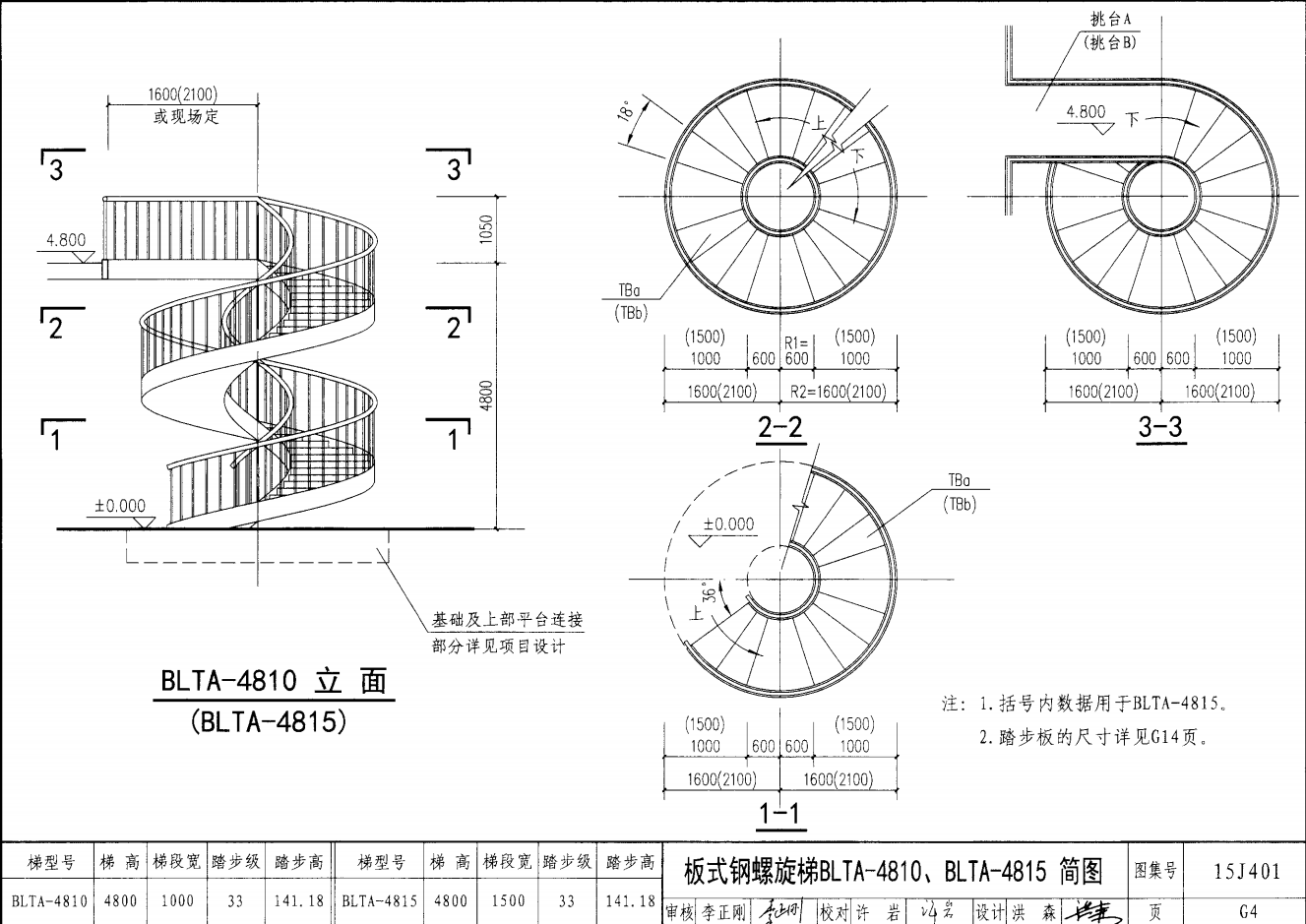

板式钢螺旋梯BLTA-4810/BLTA-4815简图
板式钢螺旋梯BLTA-5110/BLTA-5115简图

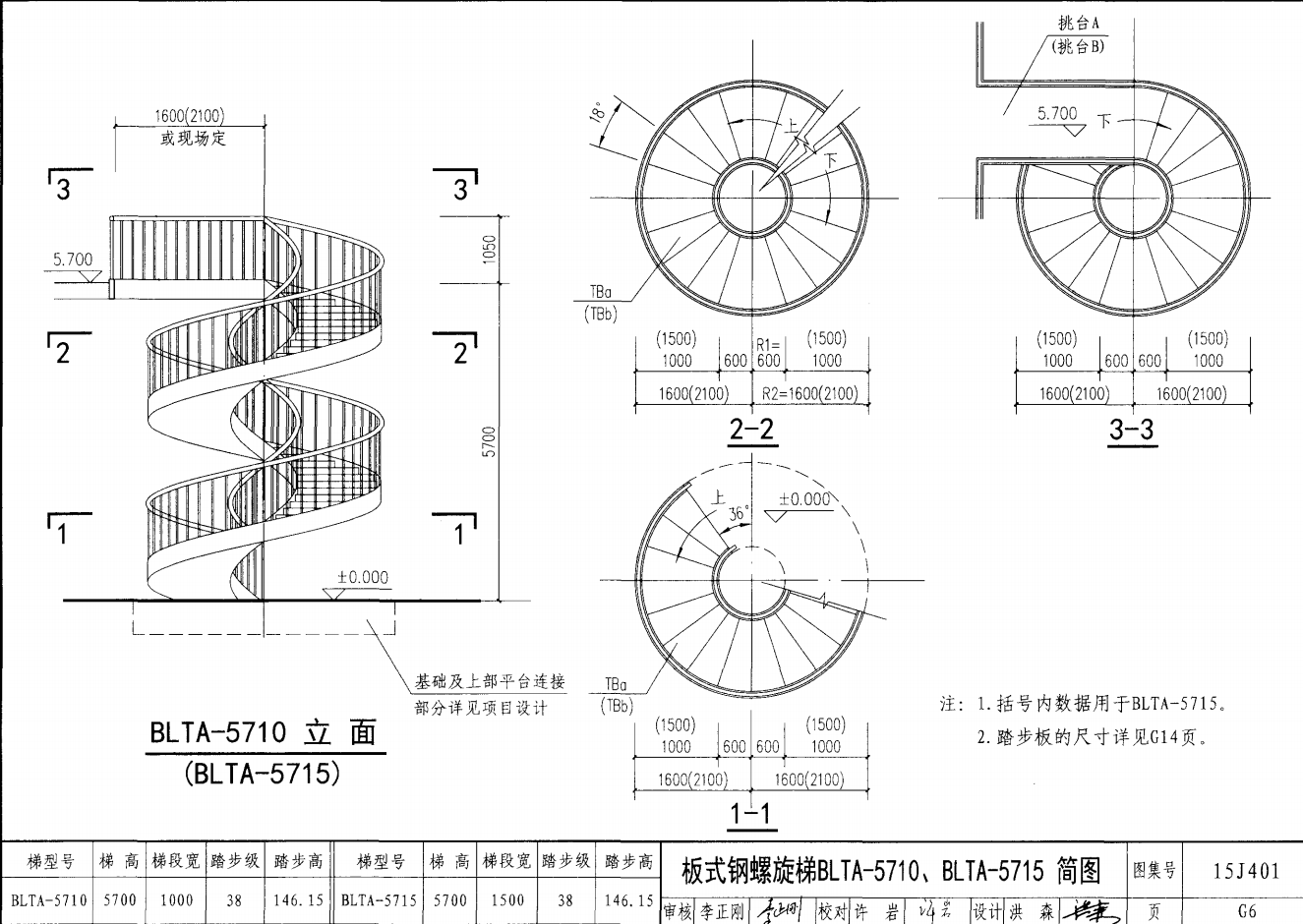

板式钢螺旋梯BLTA-5710/BLTA-5715简图

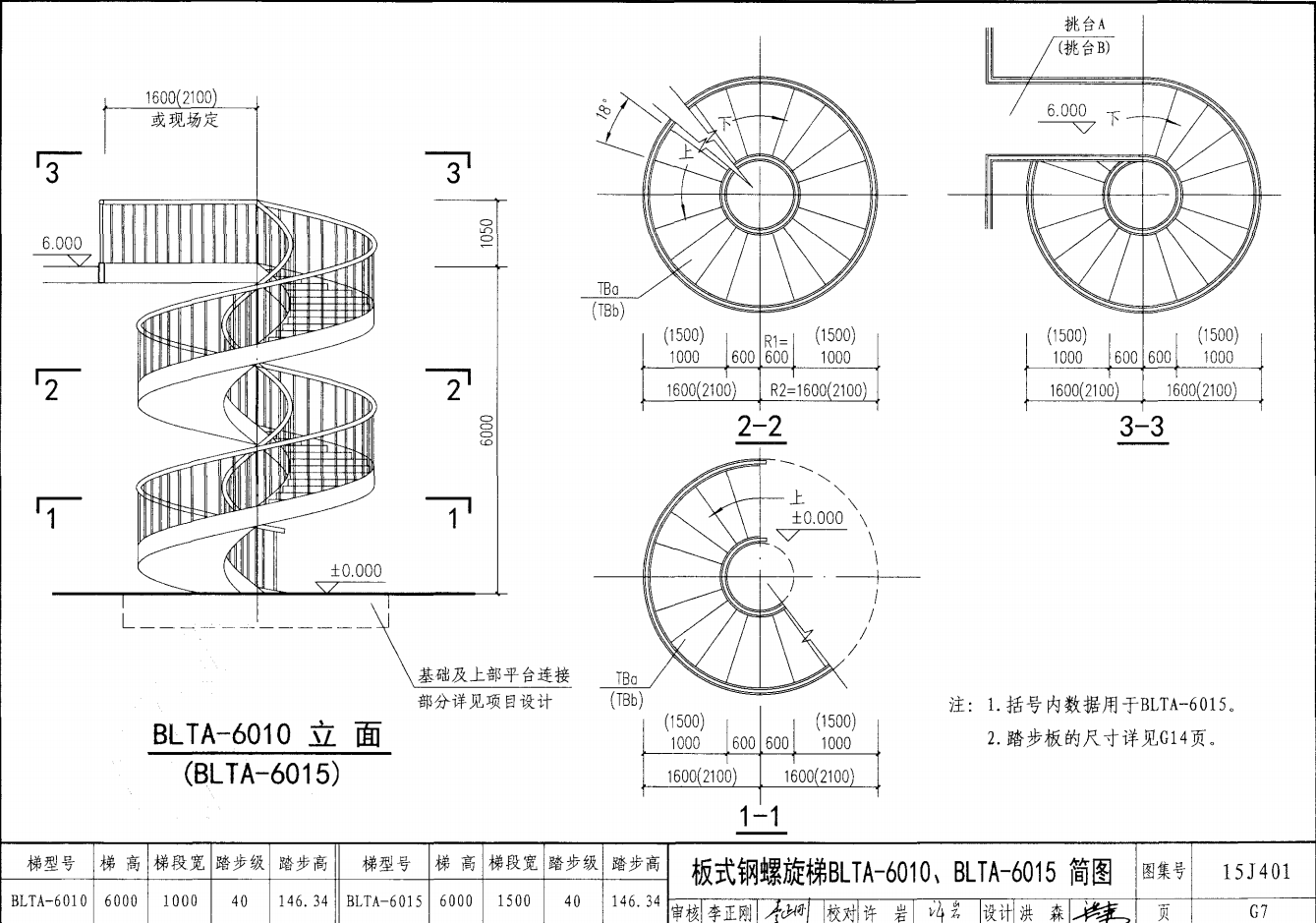

板式钢螺旋梯BLTA-6010/BLTA-6015简图
板式钢螺旋梯BLTA-5410/BLTA-5415简图
板式钢螺旋梯BLTA-6010/BLTA-6015简图
板式钢螺旋梯BLTA-6610/BLTA-6615简图
板式钢螺旋梯BLTA-7210/BLTA-7215简图
板式钢螺旋梯BLTA-7810/BLTA-7815简图
