钢斜梯照片

钢斜梯

钢斜梯官方学名加作业平台钢梯，是钢结构厂房和工业厂房用的多一种楼梯，表面多为热镀锌处理，梯子宽度踏步种类梯子高度都是可以选择的作业平台钢梯是联系不同标高作业面的竖向交通设施，作业平台钢梯是固定式钢梯，它是由梯梁、踏步板和栏杆扶手组成的，我厂有多年生产经验是行业里做的最早的厂家有需要的客户可以电话联系我们下面由河北逍迪丝网制品有限公司给大家做个产品介绍

钢斜梯基础参数

钢斜梯宽度常规就是600mm800mm1000mm
钢斜梯表面处理：热镀锌，喷漆
钢斜梯角度：35. 5°，45°，59 °，73°，90°

钢斜梯应用领域

适用于工业建筑室内外的作业平台和有高差的工作场所
民用建筑的机房等辅助用房

钢斜梯/梯型及代号

作业平台钢梯按倾角分为五种梯型：Tl ( 35. 5° ）、 T2( 45 。）、 T3 ( 59 。）、 T4(73° ）、 T5 ( 90 。），前四种可称钢斜梯，最后一种可称钢直梯
作业平台钢斜梯按梯宽（内侧净宽度）分为三种，即 600mm （适用单向通行）、 800mm （以单向通行为主，偶尔双向通行）和 OOOrnrn （适用双向通行）
作业平台钢斜梯按梯梁选材和形式分为六种，钢板梯梁(A ）、槽钢梯梁（）、钢板梯梁井上端带平台（）、槽钢梯梁并上端带平台（川、钢板梯梁并下端带平台（）和槽钢梯梁并下端带平台
作业平台钢斜梯按踏步板选材分为三种，花纹钢板（ a型）、钢板上贴装饰面（型）和钢格栅板（型）

钢斜梯设计荷载

确定，应能承受倍预定活荷载标准值，并不小于在任何点的4. 4kN 集中荷载。钢斜梯水平投影面上的均布活荷载标准值不小于 3. 5kN/rn2
作业平台钢梯的中间平台的设计荷载不小于 3kN/rn2 ，平台板在设计荷载下挠曲变形应不大于 Ornrn 或跨度的 1/200 ，两者取小值
踏板中的集中活荷载不小于1. 5kN ，在梯子内侧宽度上均布荷载不小于2. 2kN/rn
斜梯扶手应能承受在除了向上的任何方向施加的不小于890N 集中荷载，在相邻立柱问的最大挠曲变形应不大于跨度的1/250 。中间栏杆应能承受在中点圆周上施加的不小于700N水平集中荷载，最大挠曲变形不大于 5rnrn 。端部或末端立柱应能承受在立柱顶部施加的任何方向上890N 的集中荷载，以上荷载不进行叠加

钢斜梯选用说明

作业平台钢梯的栏杆扶手按钢梯的倾角分三种情况：倾角90° 钢直梯仅顶部设栏杆；倾角 73 。和 59° 钢斜梯支撑栏杆扶手的中间立柱间距不大于 OOOrnrn ；倾角 45° 35. 5°斜梯可以从作业平台钢梯栏杆中选取
钢斜梯的涂装标配热镀锌
室外钢斜梯的防雷电保护措施应符合《建筑物防雷设计规范》 GB 50057-2010 的要求
钢斜梯上端作业平台分为钢筋混凝土结构和钢结构两种。
钢斜梯下端不带平台的（型）分为钢筋混凝土楼地面和亲混凝土基础两种；钢斜梯下端带平台的（型）分为钢筋混凝土楼地面和钢结构两种。本图集均提供详图，但在钢斜梯选用代号中不体现，施工时可以酌情选用
当上端作业平台有防止液体往下流淌要求时，可选用带有钢筋混凝土翻边的详图
钢斜梯梯间平台有种形式，但在钢斜梯选用代号中不体现

钢斜梯型号介绍

T3A06a-2.8其中T3为斜角59°钢梯，A钢板梯梁，06a梯宽600mm，a型踏步板，梯高2.8m
T1F10b-3.3其中T1为斜角35.5°钢梯，F槽钢梯梁并下端带平台，10b梯宽1000mmb型踏步板，梯高3.3m

钢斜梯型号表

种类	角度	型号	梯宽	梯梁	梯段最大高度	踏步板类型
钢斜梯A	35.5°（1：1.4）	T1A08	800	-200X10	3.60	a~c
钢斜梯A	35.5°（1：1.4）	T1A10	1000	-200X10	3.60	a~c
钢斜梯A	45°（1：1）	T2A06	600	-180X10	4.50	a~c
钢斜梯A	45°（1：1）	T2A08	800	-180X10	4.50	a~c
钢斜梯A	45°（1：1）	T2A10	1000	-180X10	4.50	a~c
钢斜梯A	59°（1：0.6）	T3A06	600	-150X8	5.10	a~c
钢斜梯A	59°（1：0.6）	T3A08	800	-150X8	5.10	a~c
钢斜梯A	73°（1：0.3）	T4A06	600	-120X8	4.80	a~c
钢斜梯B	35.5°（1：1.4）	T1B08	800	〔16a	3.60	a~c
钢斜梯B	35.5°（1：1.4）	T1B10	1000	〔16a	3.60	a~c
钢斜梯B	45°（1：1）	T2B06	600	〔16a	4.50	a~c
钢斜梯B	45°（1：1）	T2B08	800	〔16a	4.50	a~c
钢斜梯B	45°（1：1）	T2B10	1000	〔16a	4.50	a~c
钢斜梯B	59°（1：0.6）	T3B06	600	〔16a	5.10	a~c
钢斜梯B	59°（1：0.6）	T3B08	800	〔16a	5.10	a~c
钢斜梯B	73°（1：0.3）	T4B06	600	〔12.6	4.80	a~c
钢斜梯C	35.5°（1：1.4）	T1C08	800	-220X10	3.30	a~c
钢斜梯C	35.5°（1：1.4）	T1C10	1000	-220X10	3.30	a~c
钢斜梯C	45°（1：1）	T2C06	600	-200X8	4.50	a~c
钢斜梯C	45°（1：1）	T2C08	800	-200X8	4.50	a~c
钢斜梯C	45°（1：1）	T2C10	1000	-220X10	4.50	a~c
钢斜梯C	59°（1：0.6）	T3C06	600	-150X8	5.10	a~c
钢斜梯C	59°（1：0.6）	T3C08	800	-180X8	5.10	a~c
钢斜梯C	73°（1：0.3）	T4C06	600	-150X8	4.80	a~c
钢斜梯D	35.5°（1：1.4）	T1D08	800	〔16a	3.30	a~c
钢斜梯D	35.5°（1：1.4）	T1D10	1000	〔16a	3.30	a~c
钢斜梯D	45°（1：1）	T2D06	600	〔16a	4.50	a~c
钢斜梯D	45°（1：1）	T2D08	800	〔16a	4.50	a~c
钢斜梯D	45°（1：1）	T2D10	1000	〔16a	4.50	a~c
钢斜梯D	59°（1：0.6）	T3D06	600	〔16a	5.10	a~c
钢斜梯D	59°（1：0.6）	T3D08	800	〔16a	5.10	a~c
钢斜梯D	73°（1：0.3）	T4D06	600	〔12.6	4.80	a~c
钢斜梯E	35.5°（1：1.4）	T1E08	800	-220X10	3.30	a~c
钢斜梯E	35.5°（1：1.4）	T1E10	1000	-220X10	3.30	a~c
钢斜梯E	45°（1：1）	T2E06	600	-200X8	4.50	a~c
钢斜梯E	45°（1：1）	T2E08	800	-200X8	4.50	a~c
钢斜梯E	45°（1：1）	T2E10	1000	-220X10	4.50	a~c
钢斜梯E	59°（1：0.6）	T3E06	600	-150X8	5.10	a~c
钢斜梯E	59°（1：0.6）	T3E08	800	-180X8	5.10	a~c
钢斜梯 E	73°（1：0.3）	T4E06	600	-150X8	4.80	a~c
钢斜梯F	35.5°（1：1.4）	T1F08	800	〔16a	3.30	a~c
钢斜梯F	35.5°（1：1.4）	T1F10	1000	〔16a	3.30	a~c
钢斜梯F	45°（1：1）	T2F06	600	〔16a	4.50	a~c
钢斜梯F	45°（1：1）	T2F08	800	〔16a	4.50	a~c
钢斜梯F	45°（1：1）	T2F10	1000	〔16a	4.50	a~c
钢斜梯F	59°（1：0.6）	T3F06	600	〔16a	5.10	a~c
钢斜梯F	59°（1：0.6）	T3F08	800	〔16a	5.10	a~c
钢斜梯F	73°（1：0.3）	T4F06	600	〔12.6	4.80	Φ20
直梯	35.5°（1：1.4）	T5 06	600	-60X10 / -90X10	3.40 / 3.50~5.1	Φ20

钢斜梯

钢斜梯

钢斜梯基础参数

钢斜梯应用领域

钢斜梯/梯型及代号

钢斜梯设计荷载

钢斜梯选用说明

钢斜梯型号介绍

钢斜梯型号表

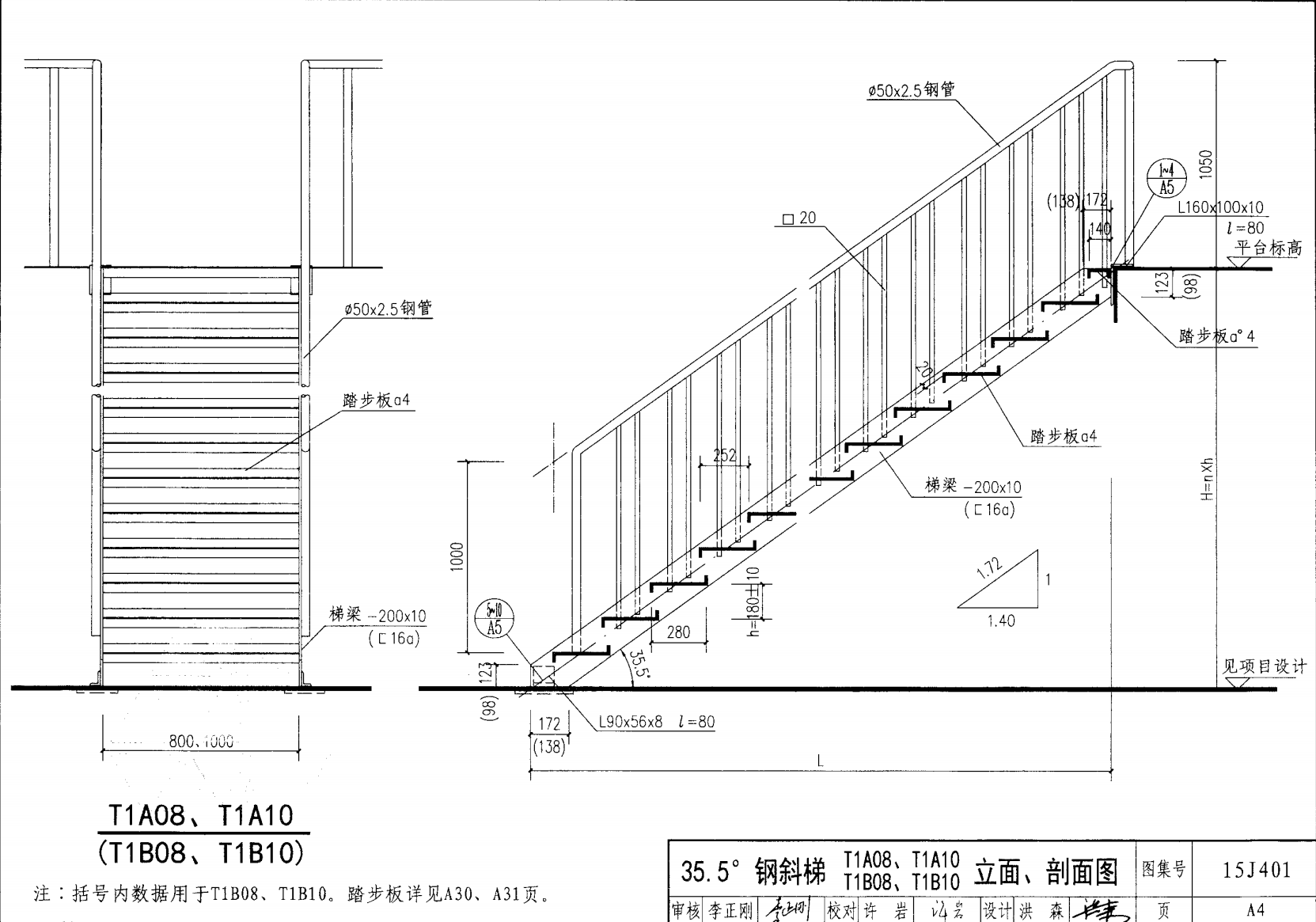

35.5°钢斜梯

35.5°钢斜梯

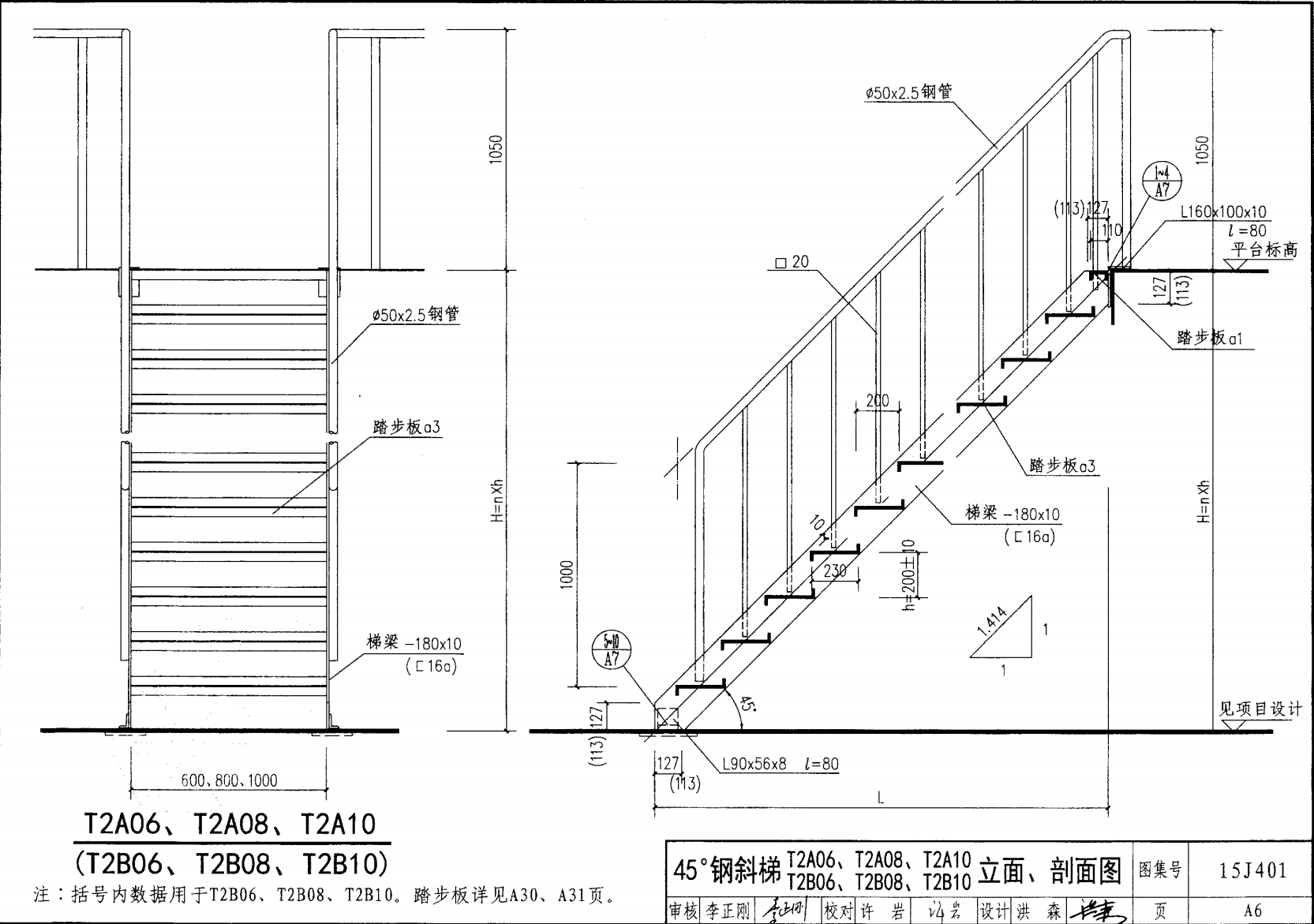

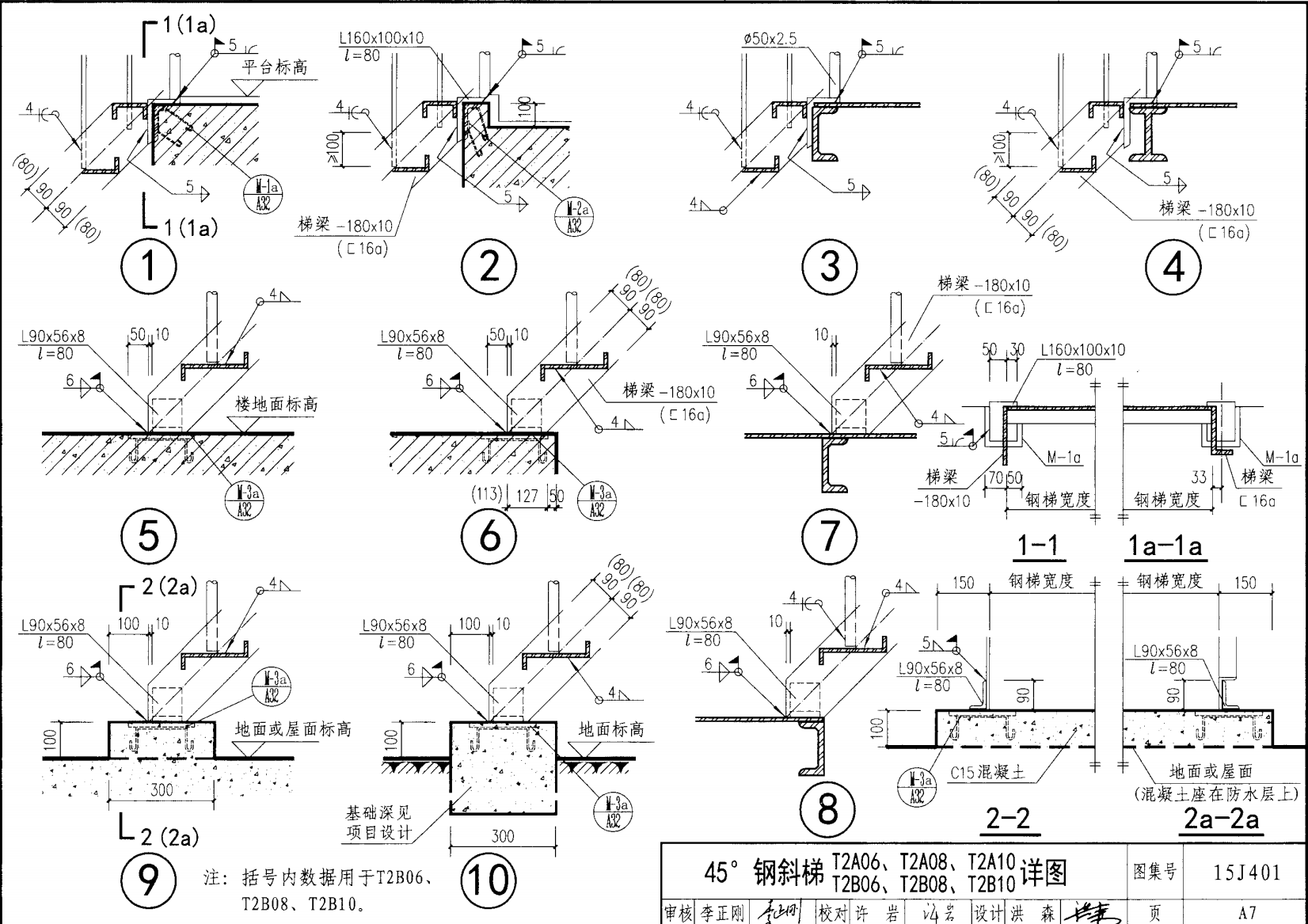

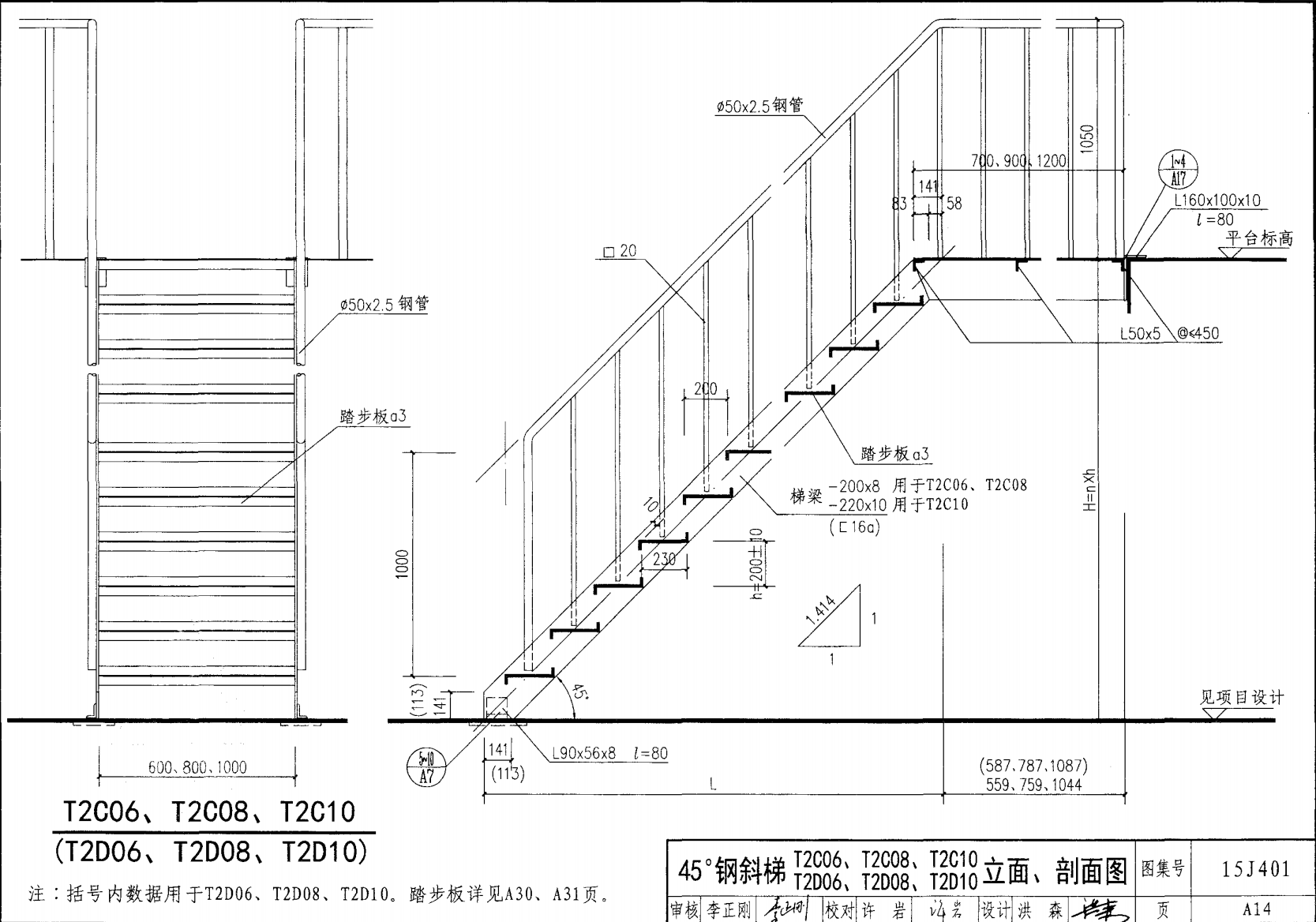

45°钢斜梯

45°钢斜梯

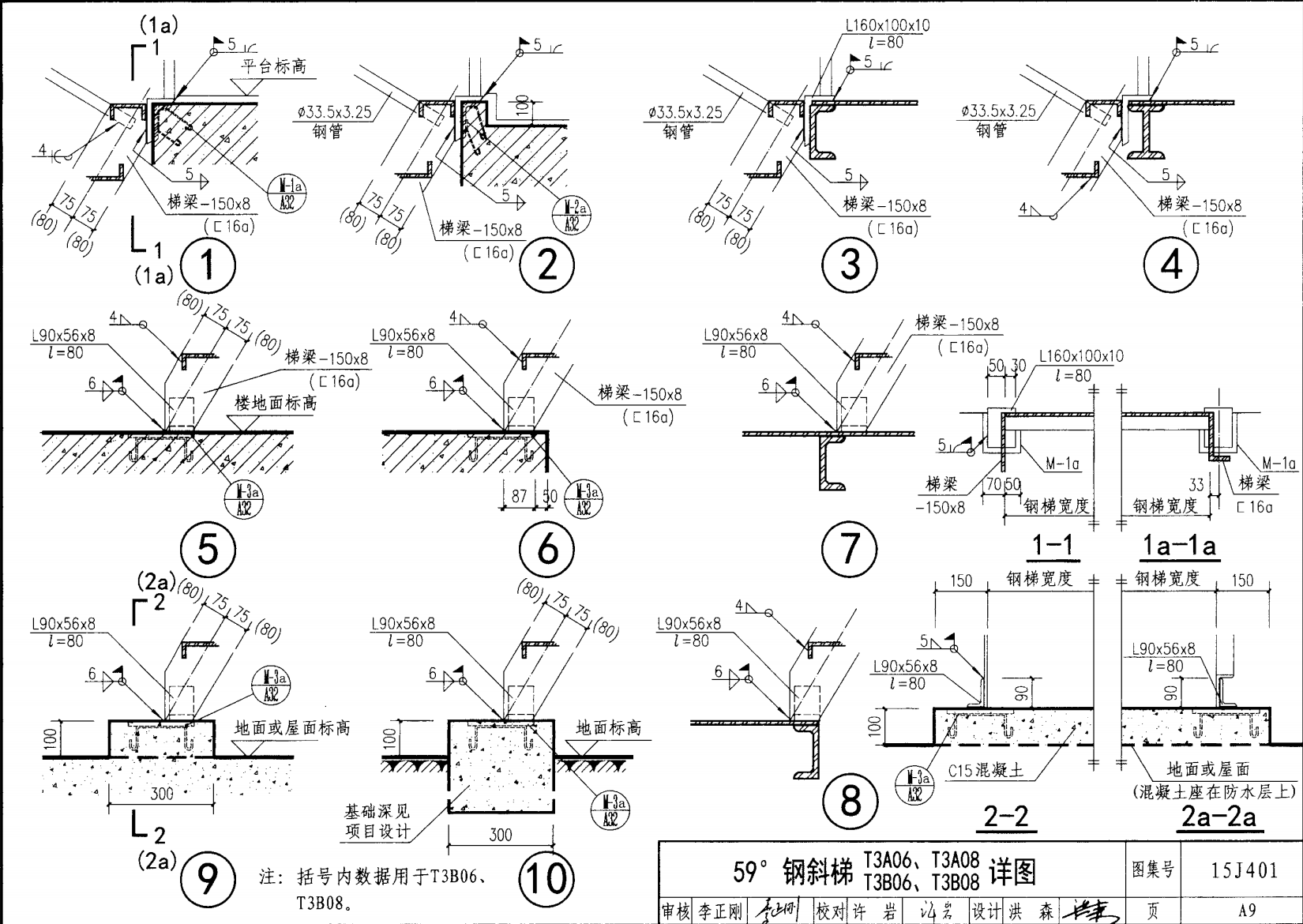

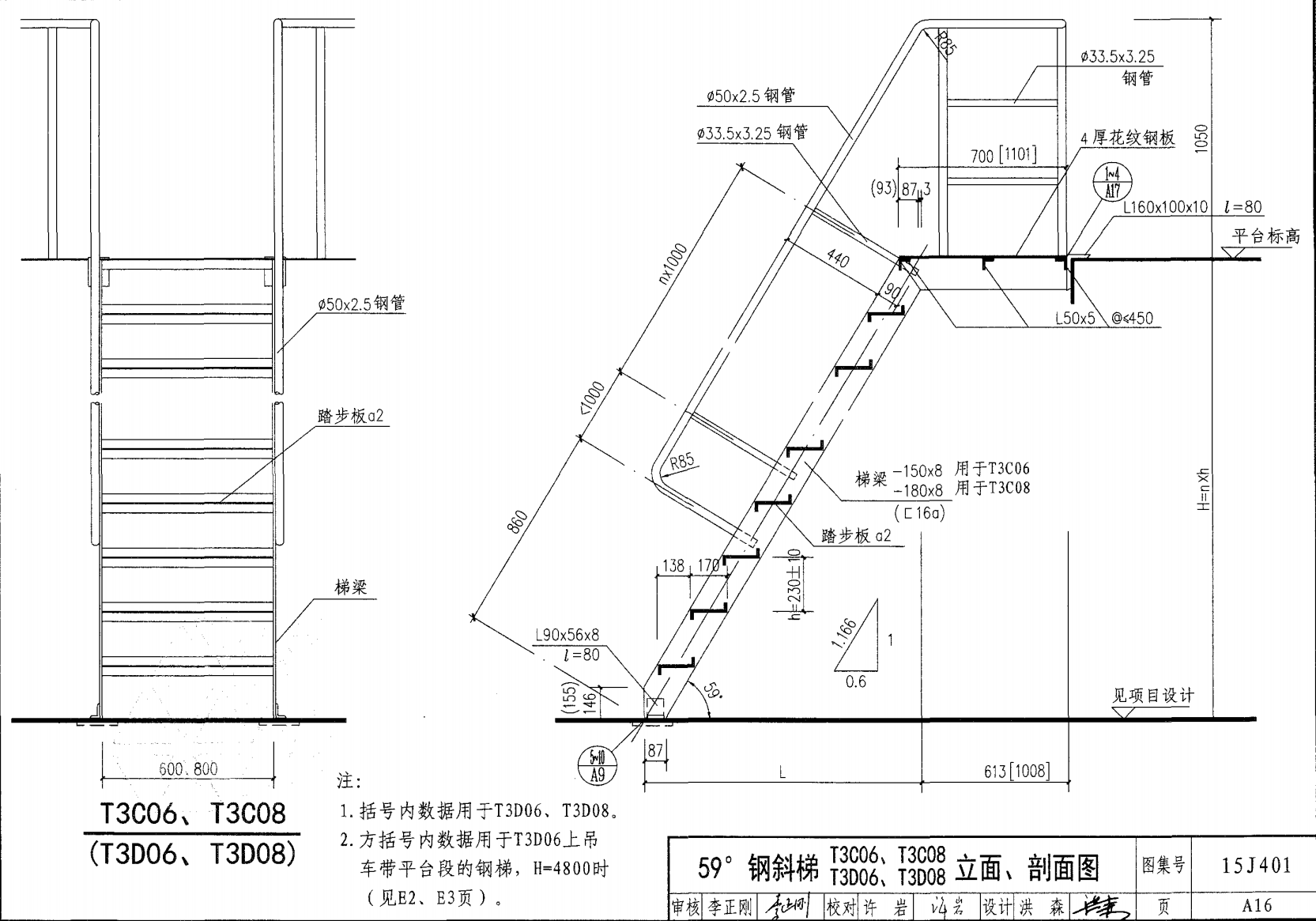

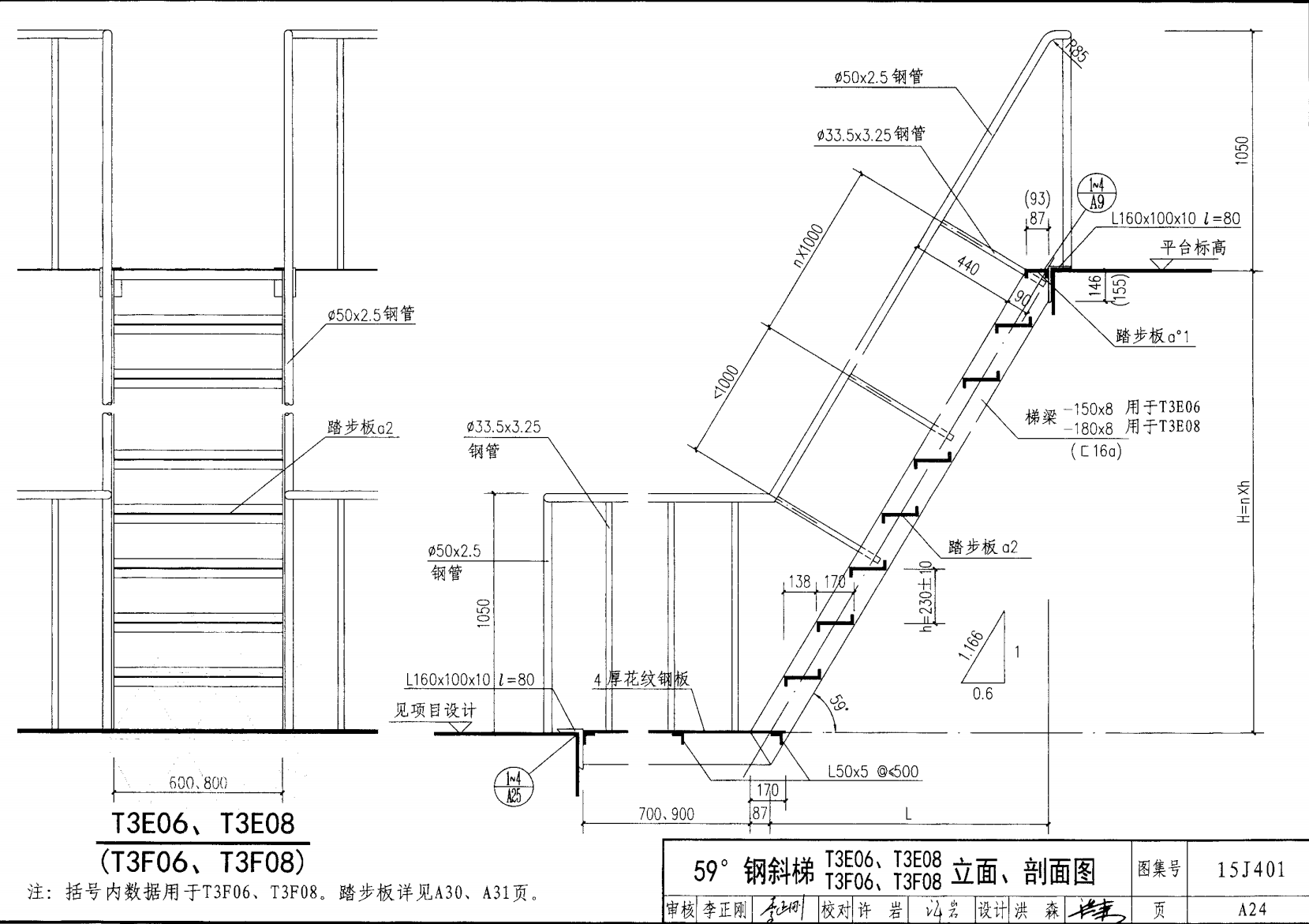

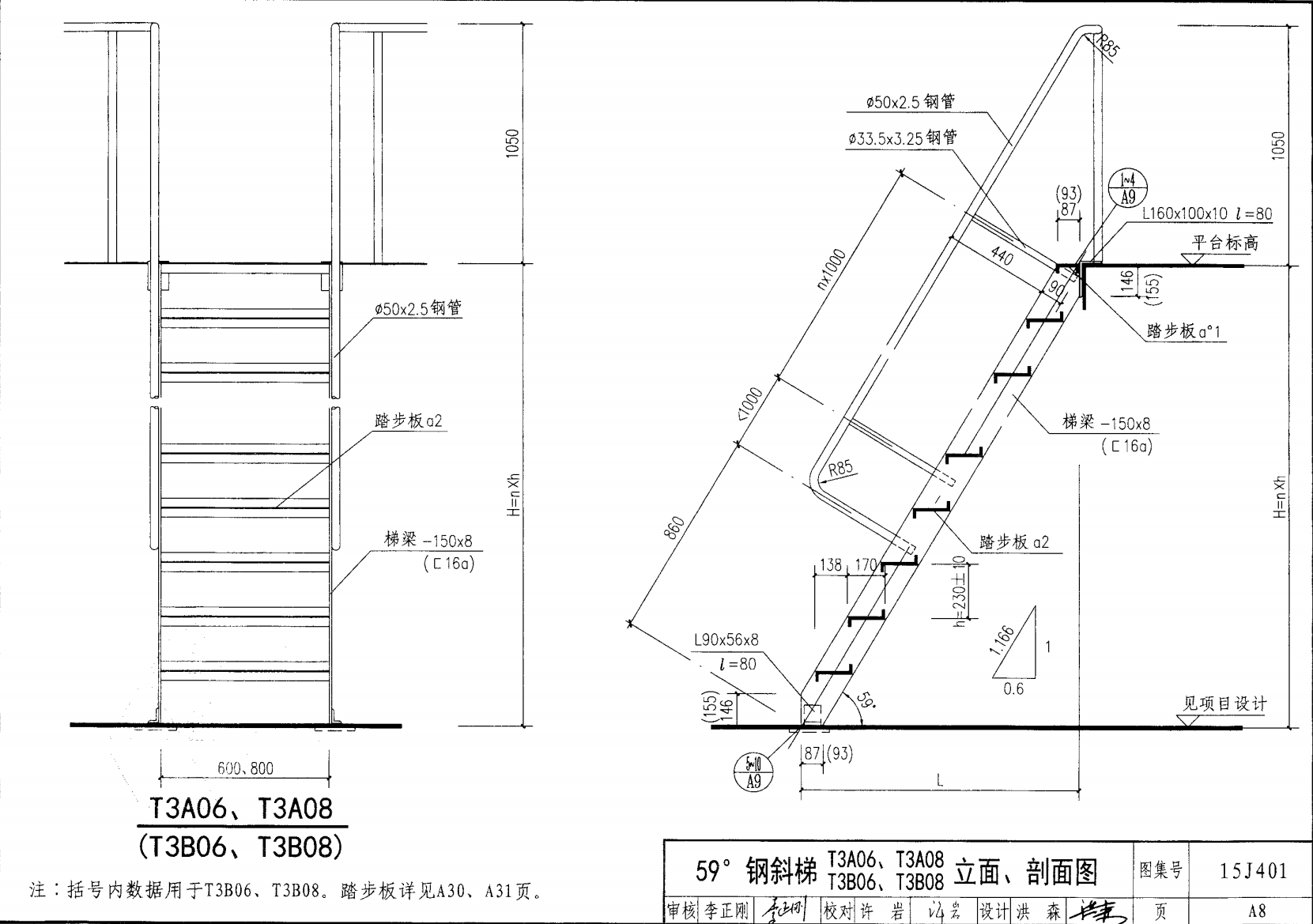

59°钢斜梯

59°钢斜梯

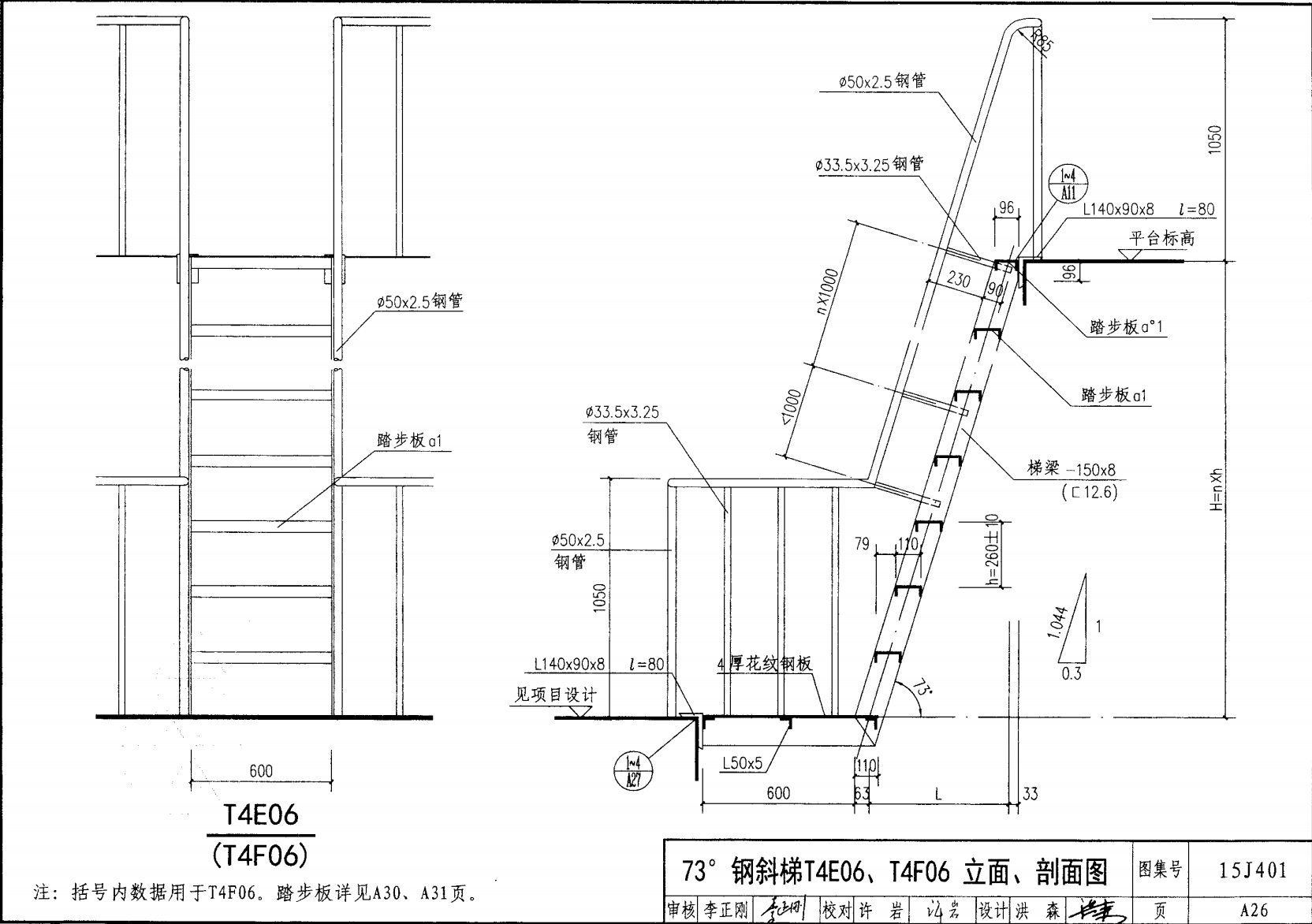

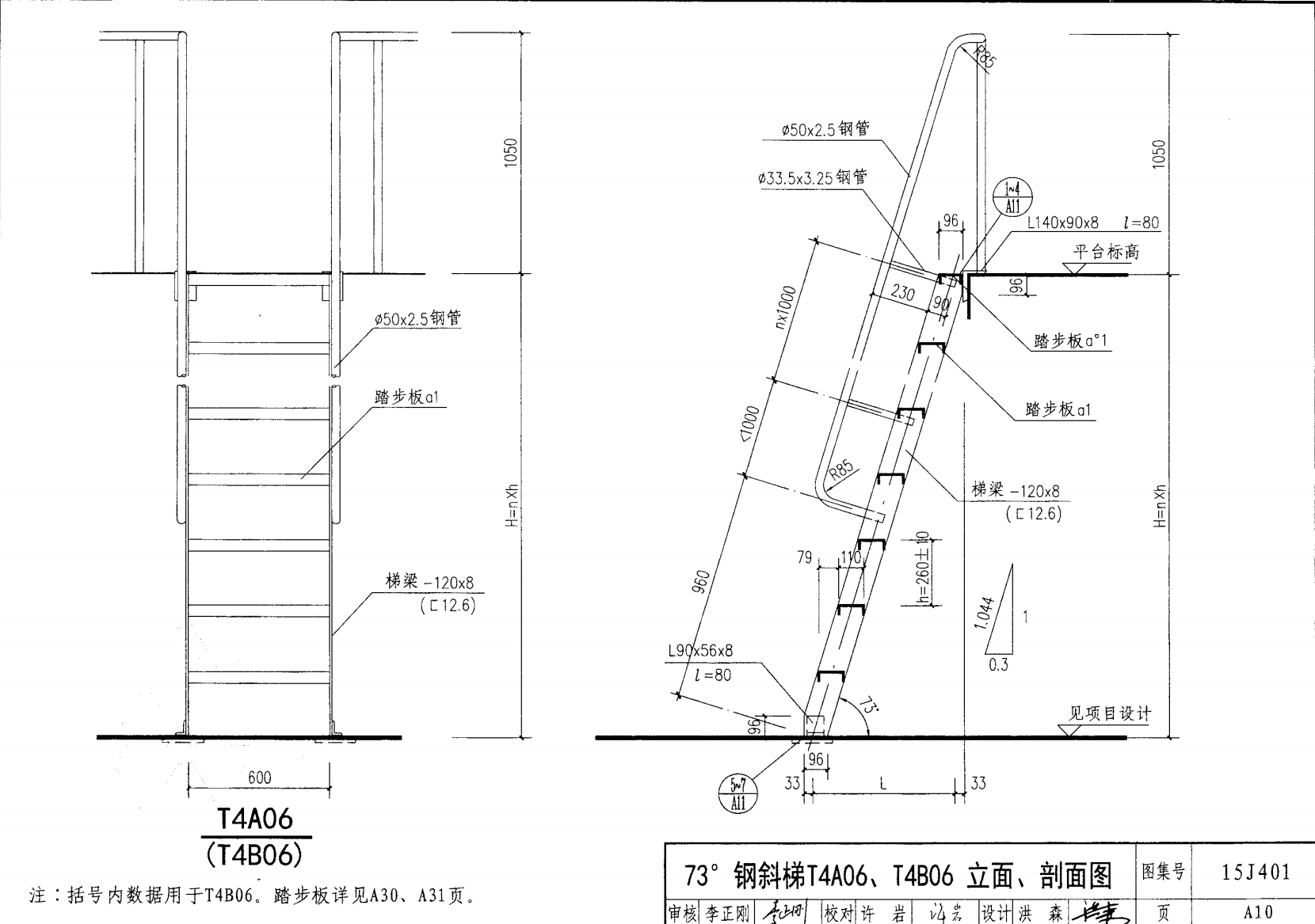

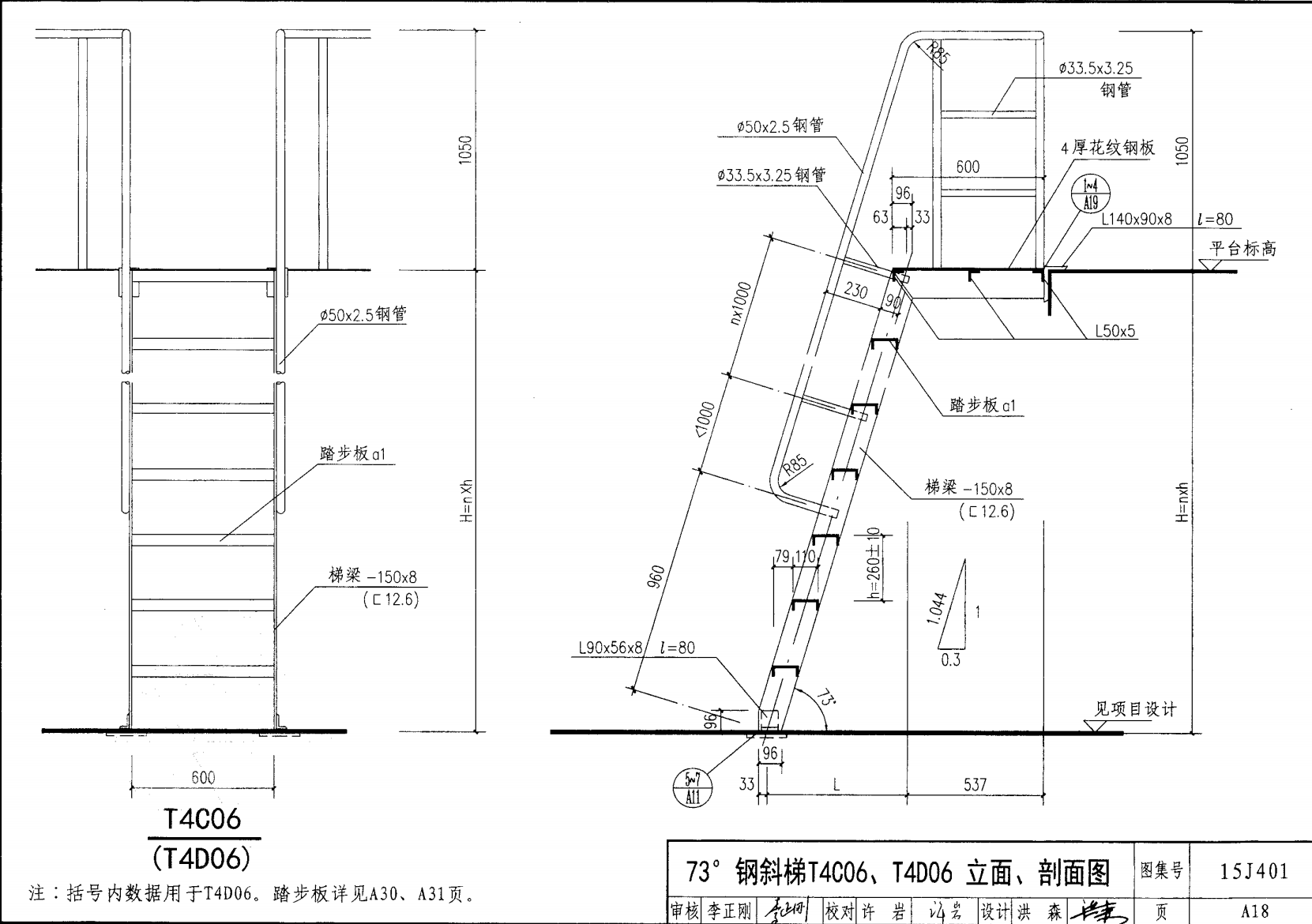

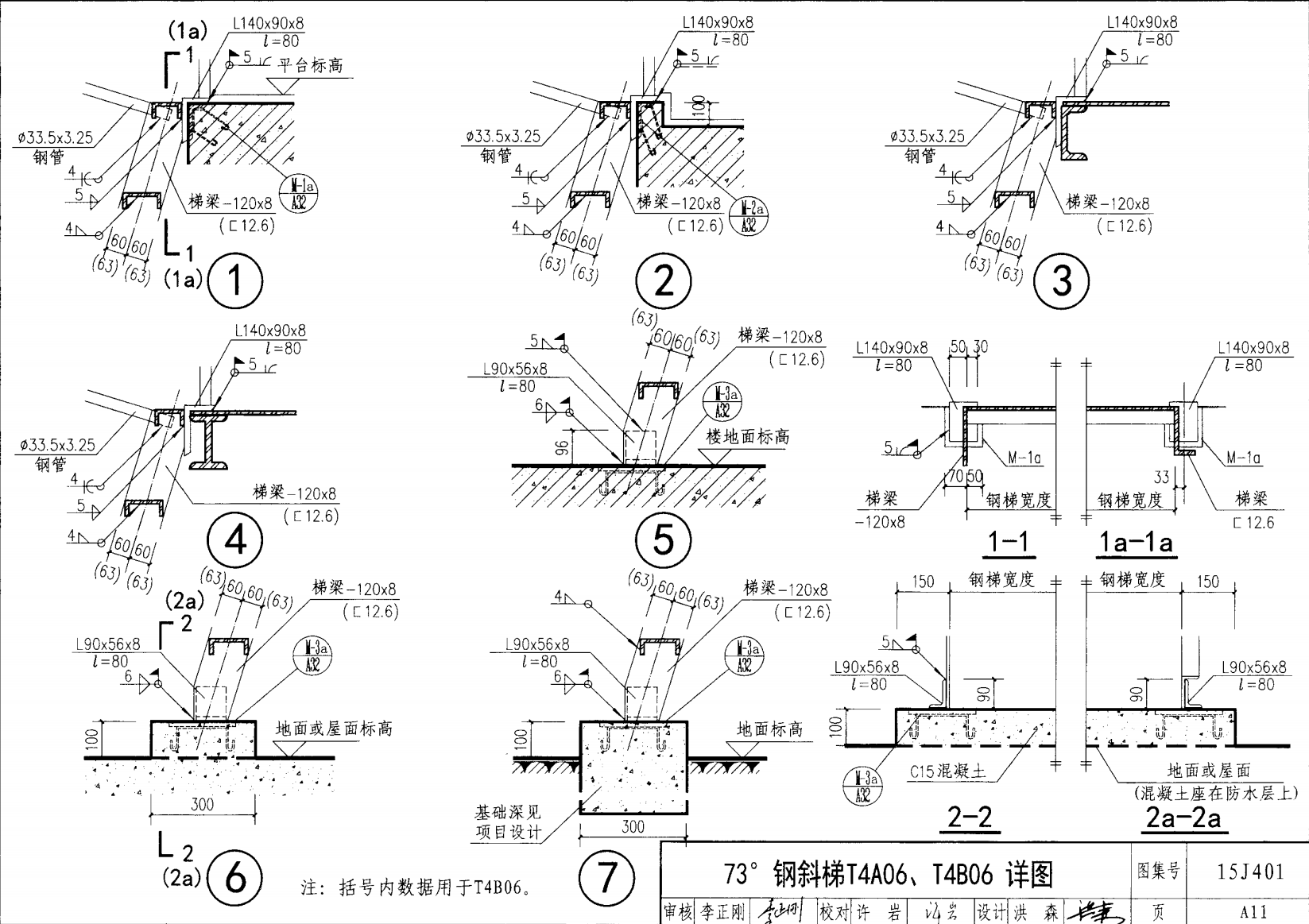

73°钢斜梯

73°钢斜梯

35.5°钢斜梯

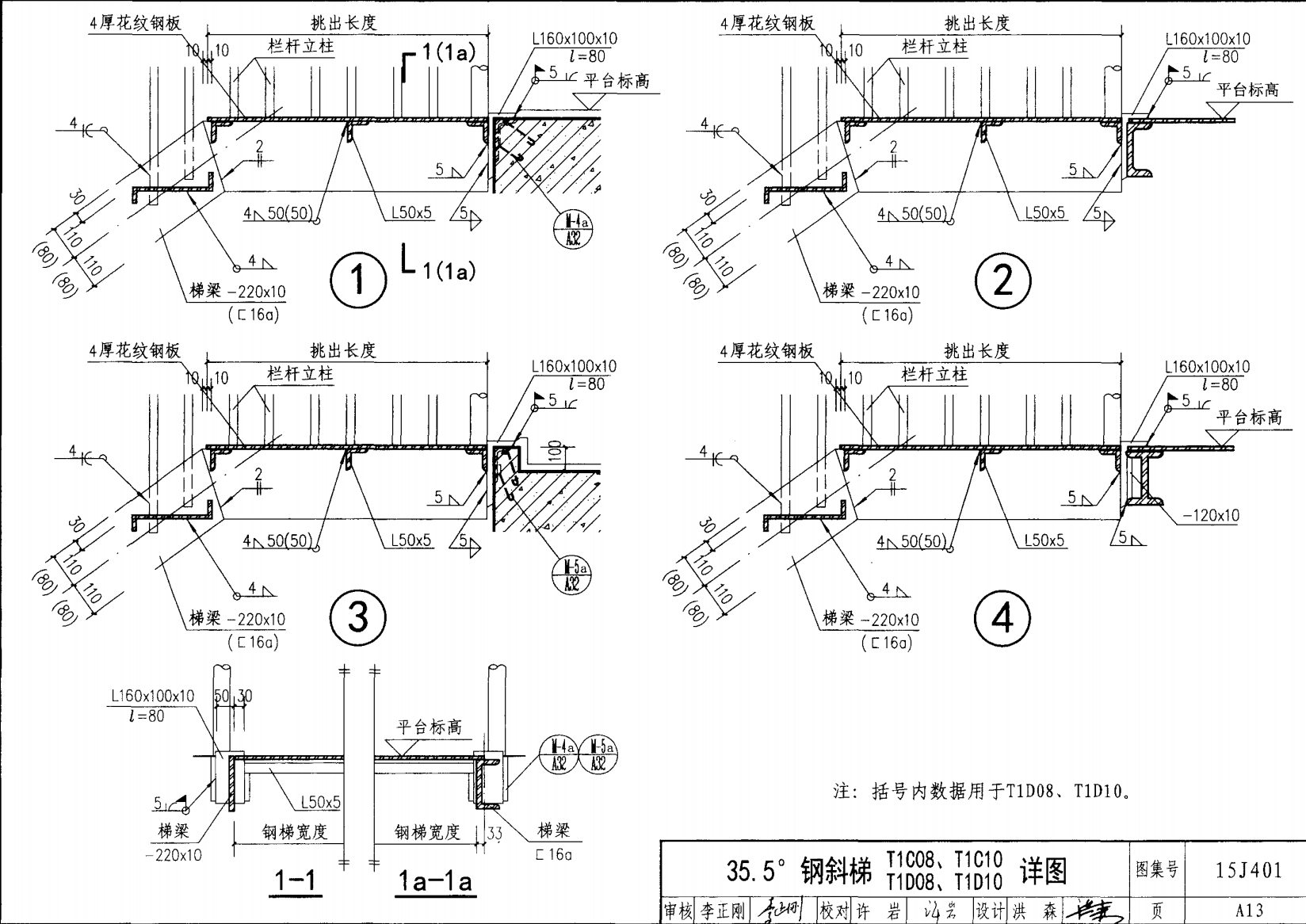

35.5°钢斜梯平台

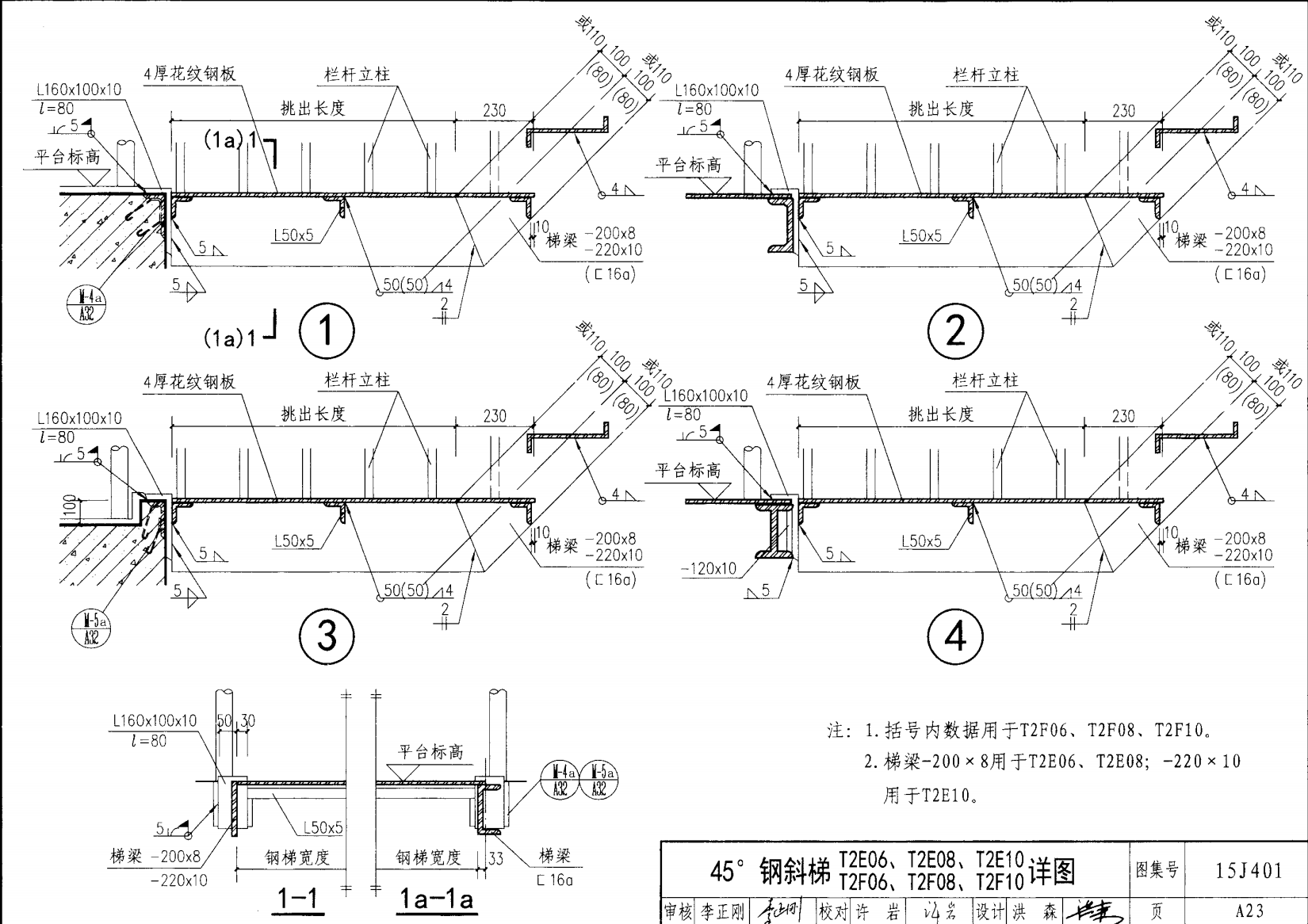

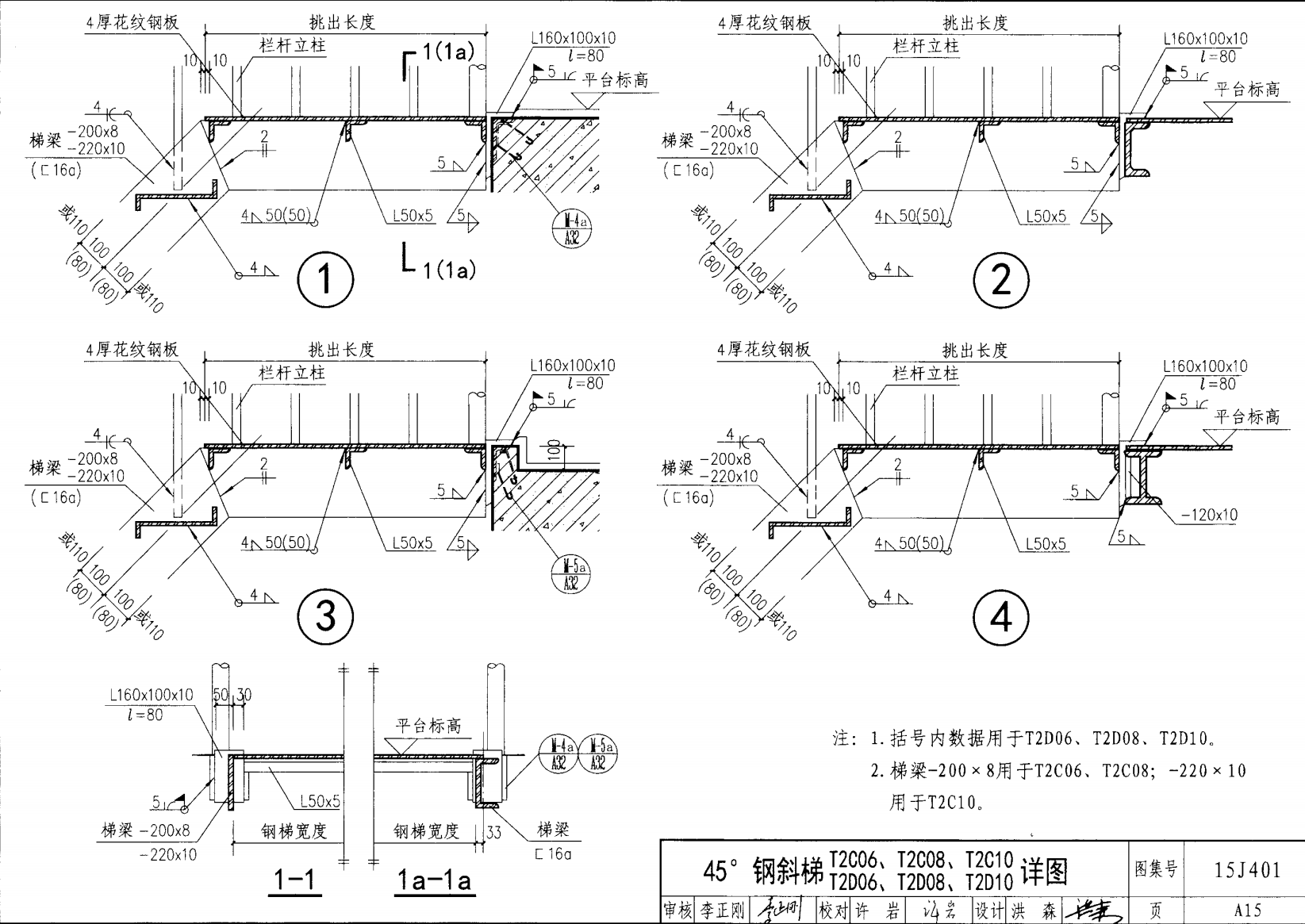

45°钢斜梯带平台

45°钢斜梯平台

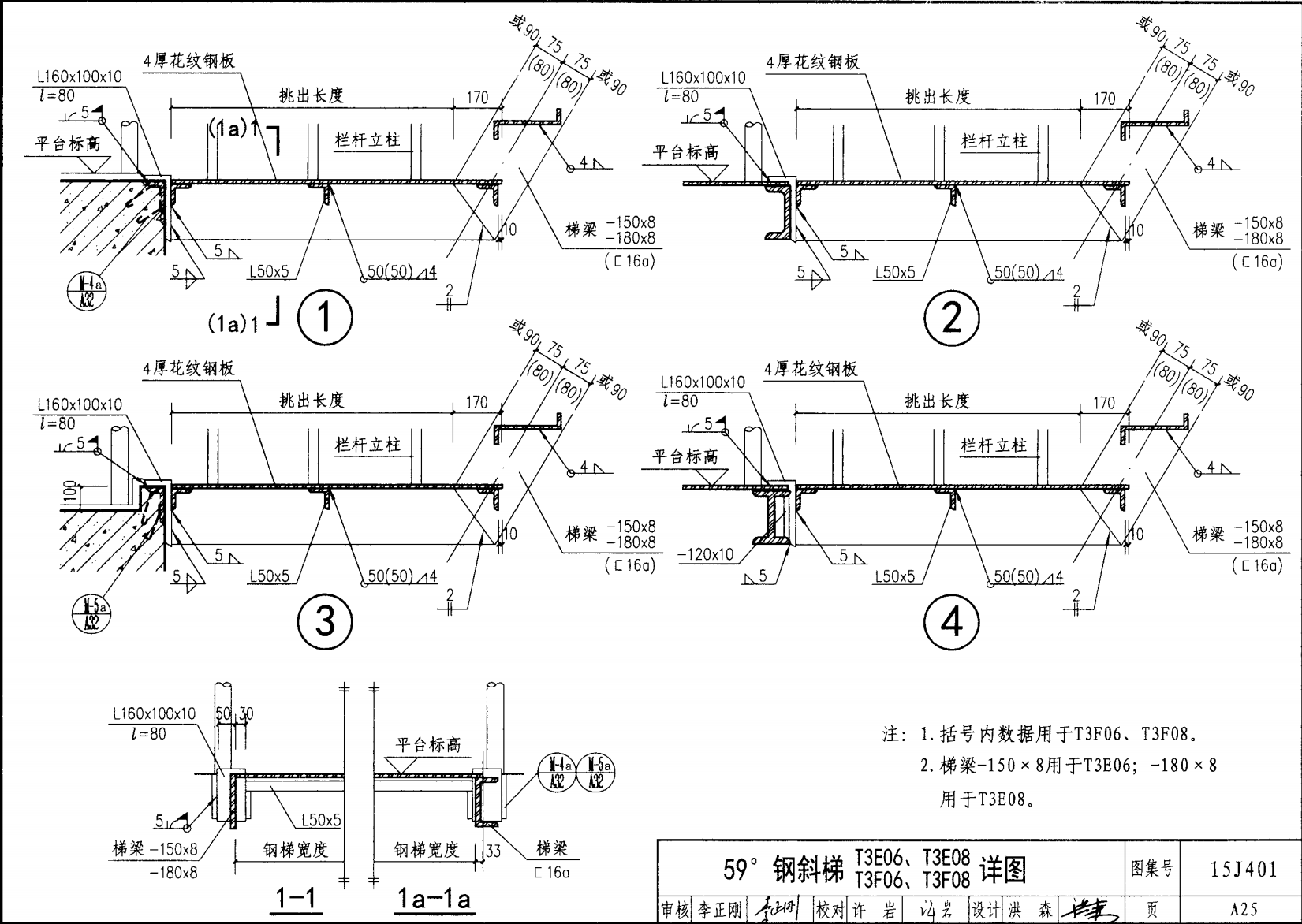

59°钢斜梯平台

59°钢斜梯平台

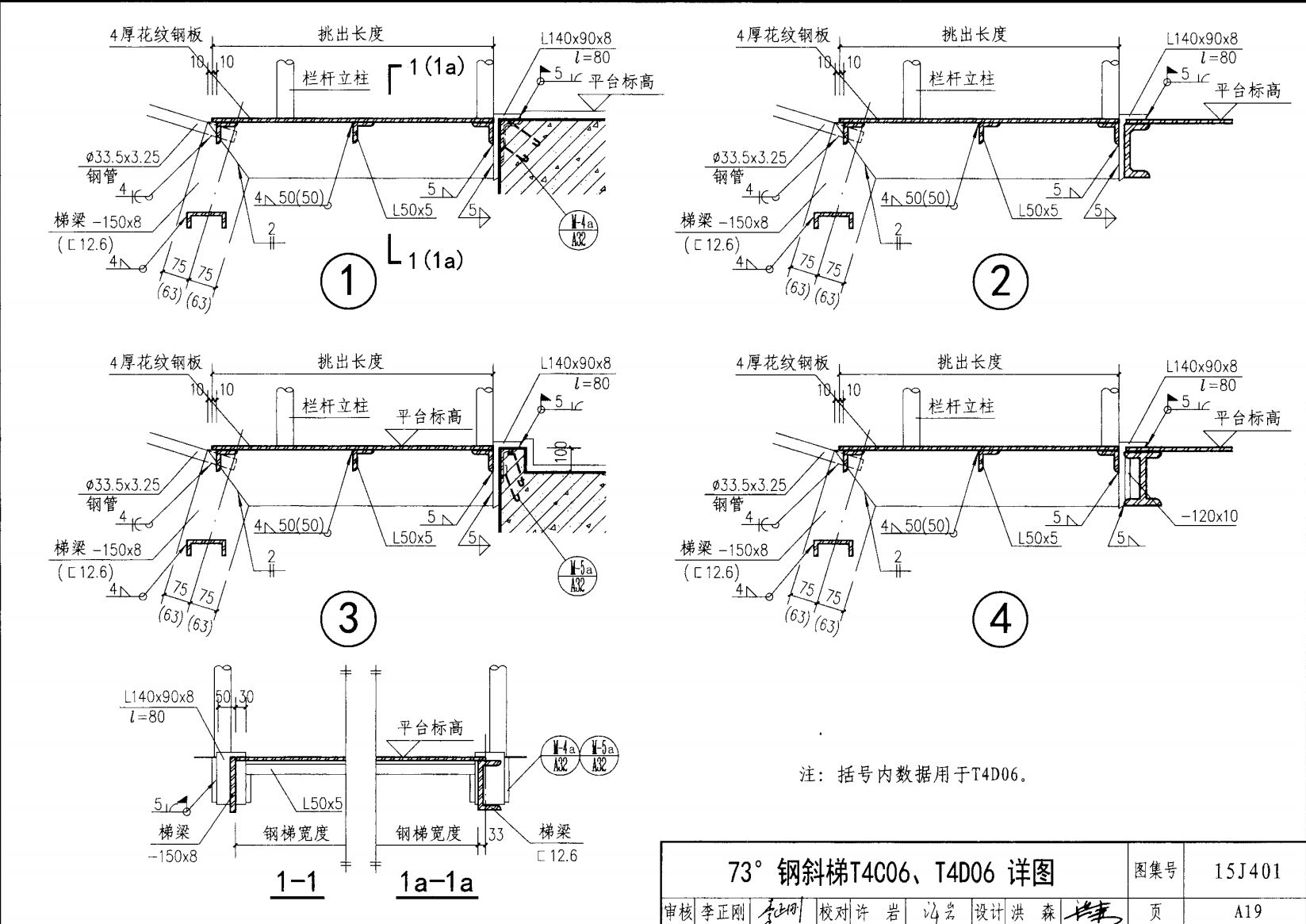

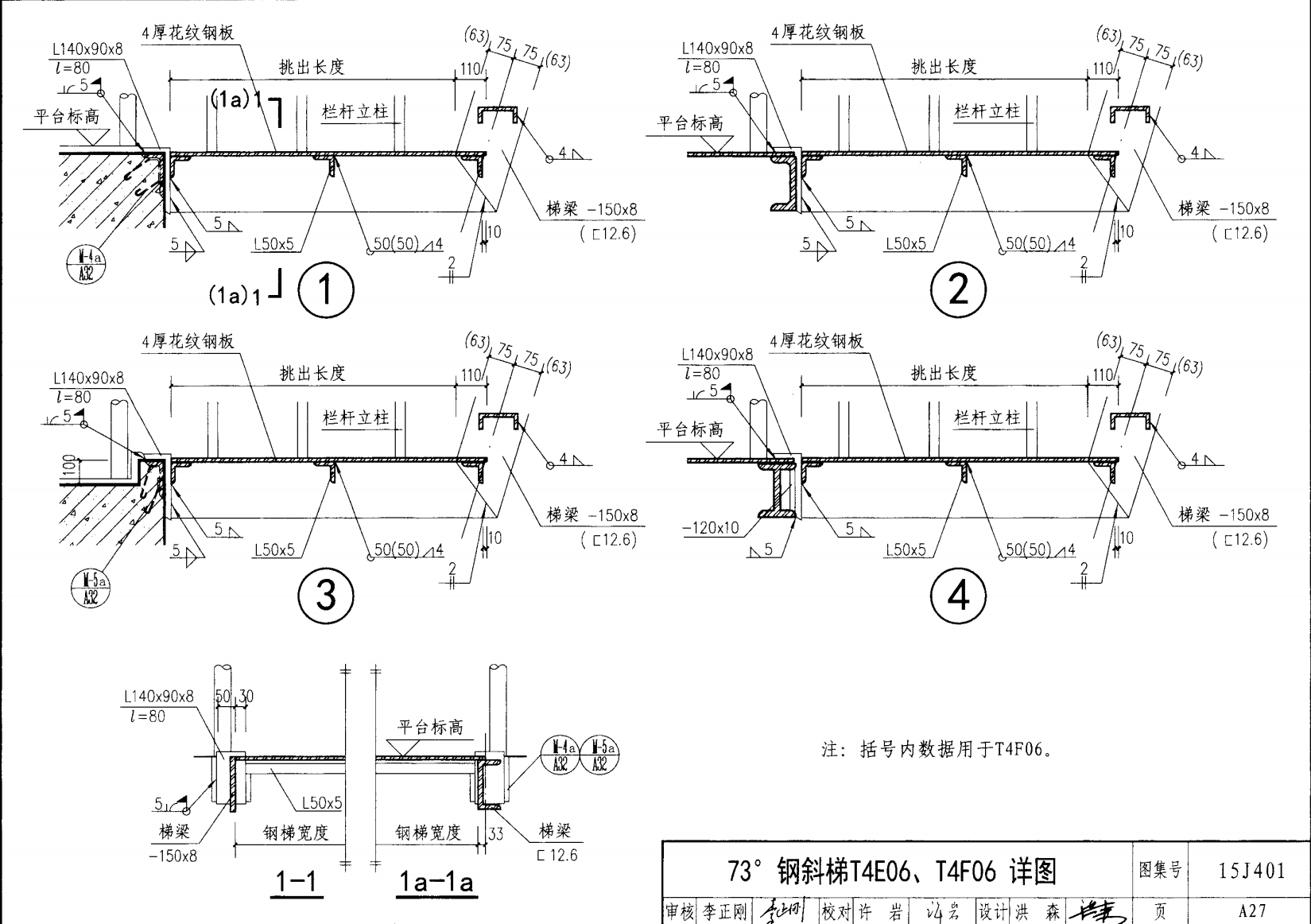

73°钢斜梯平台

73°钢斜梯平台

35.5°钢斜梯底部平台

35.5°钢斜梯平台

45°钢斜梯底部平台

45°钢斜梯底部平台

59°钢斜梯底部平台

59°钢斜梯底部平台

73°钢斜梯底部平台

73°钢斜梯底部平台

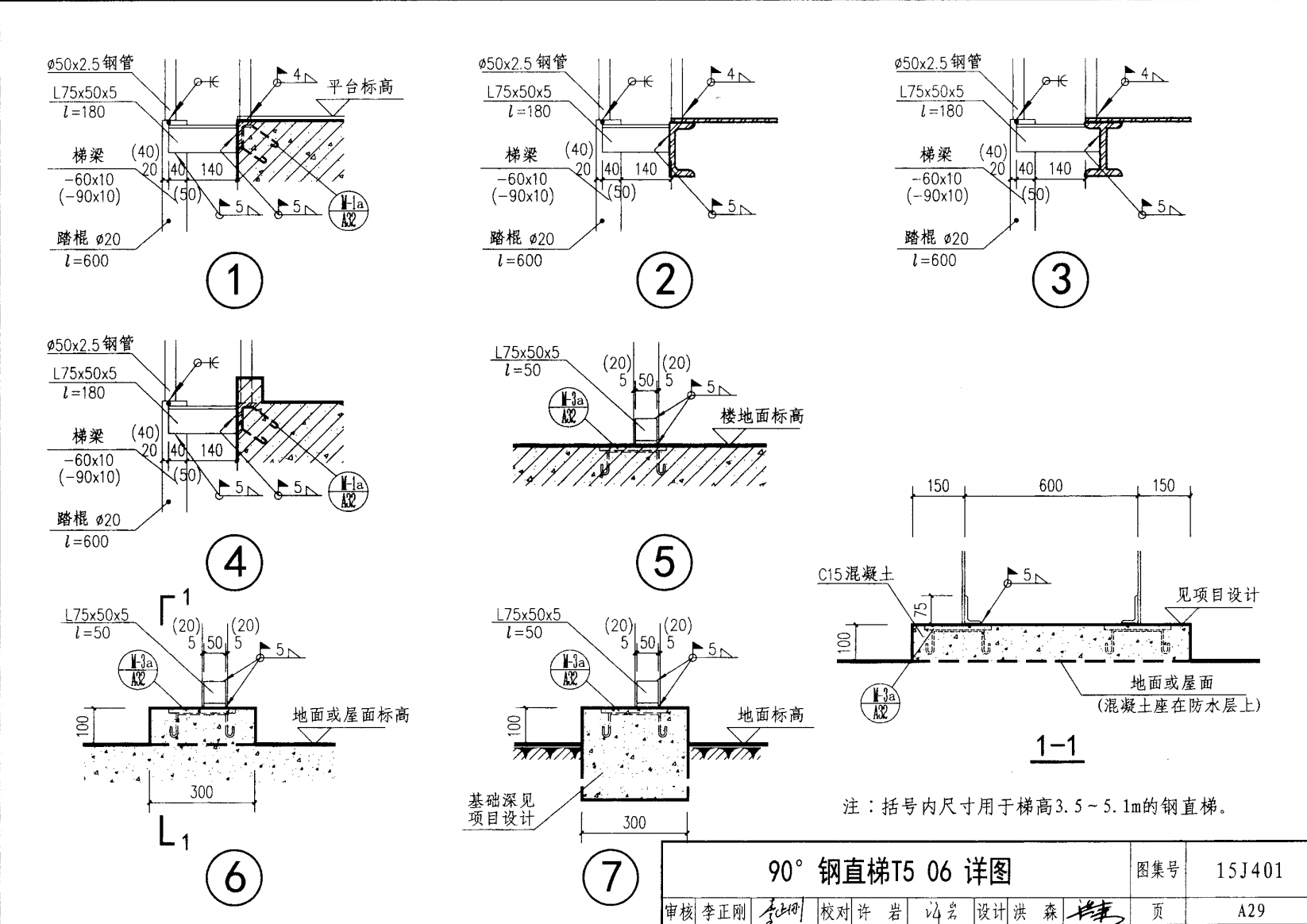

90°钢直梯

90°钢直梯

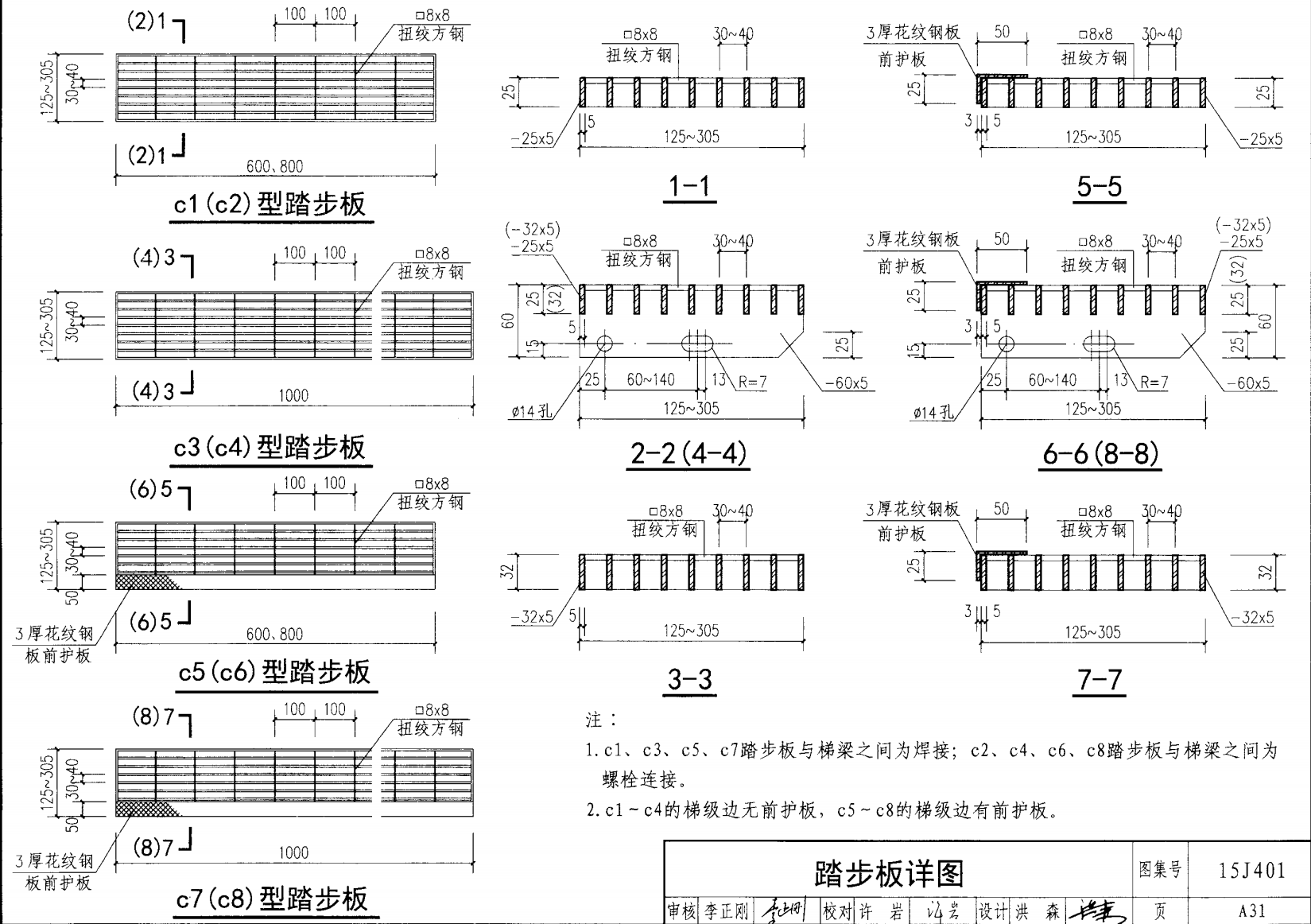

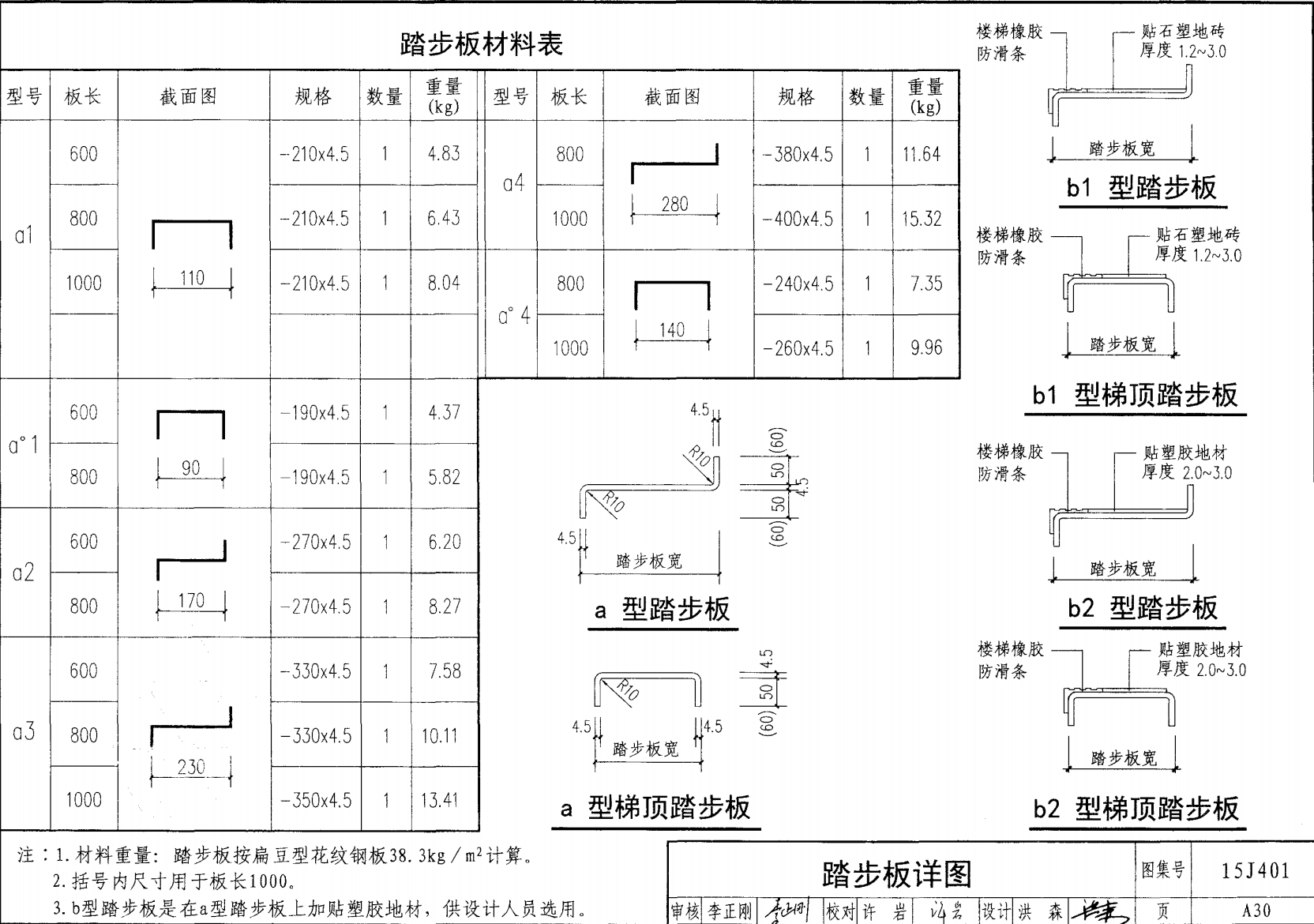

踏步板

踏步板

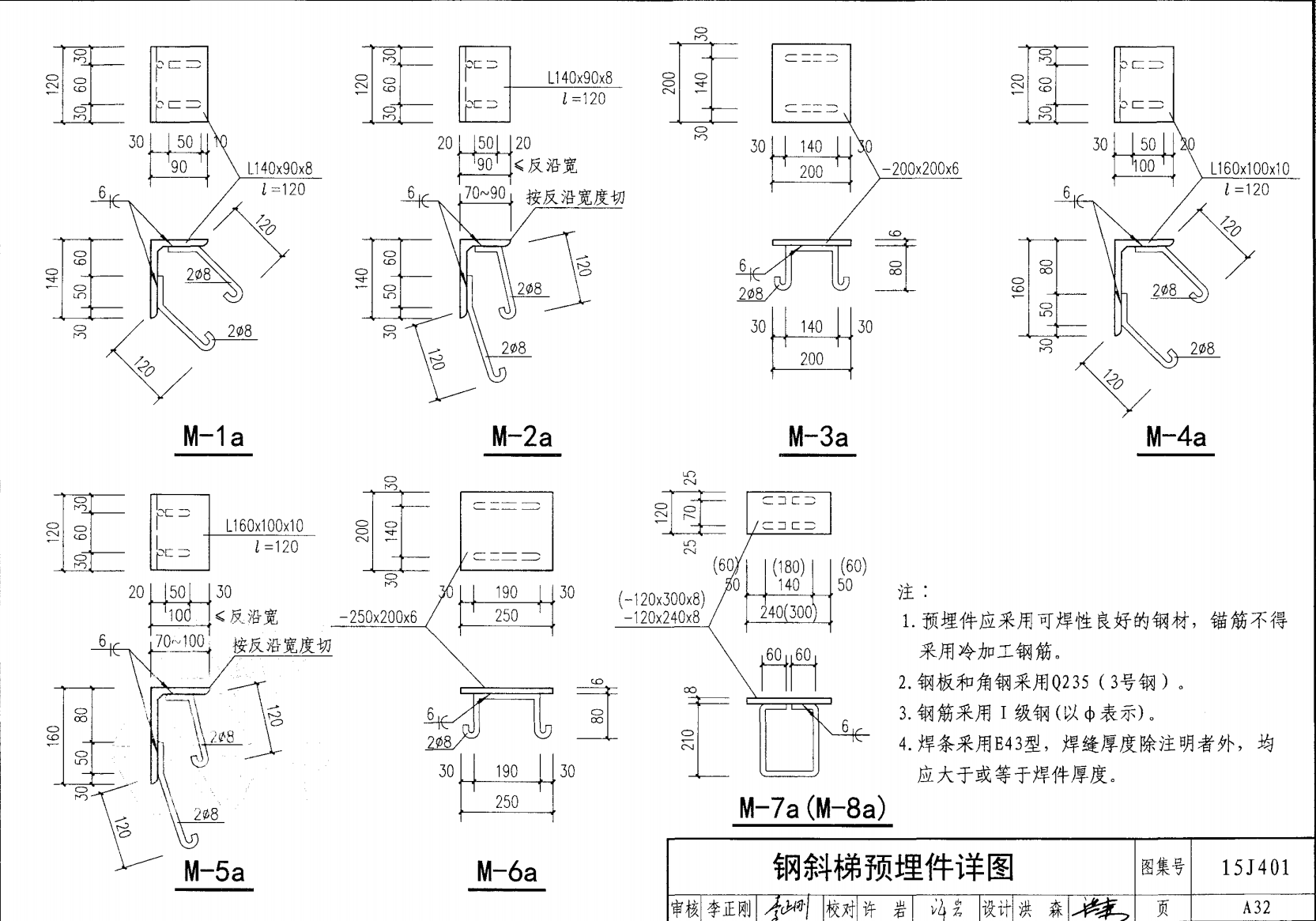

钢斜梯预埋件

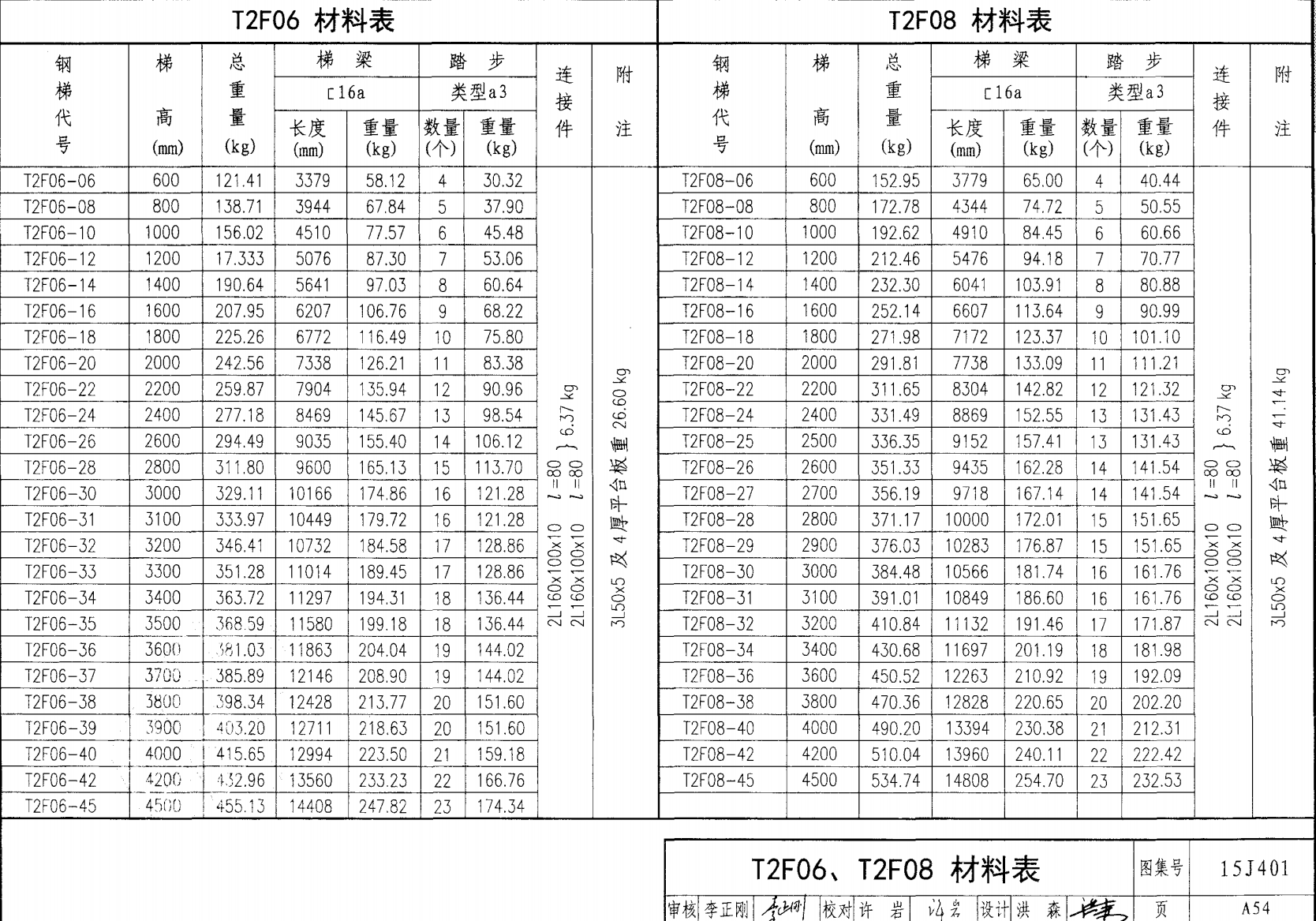

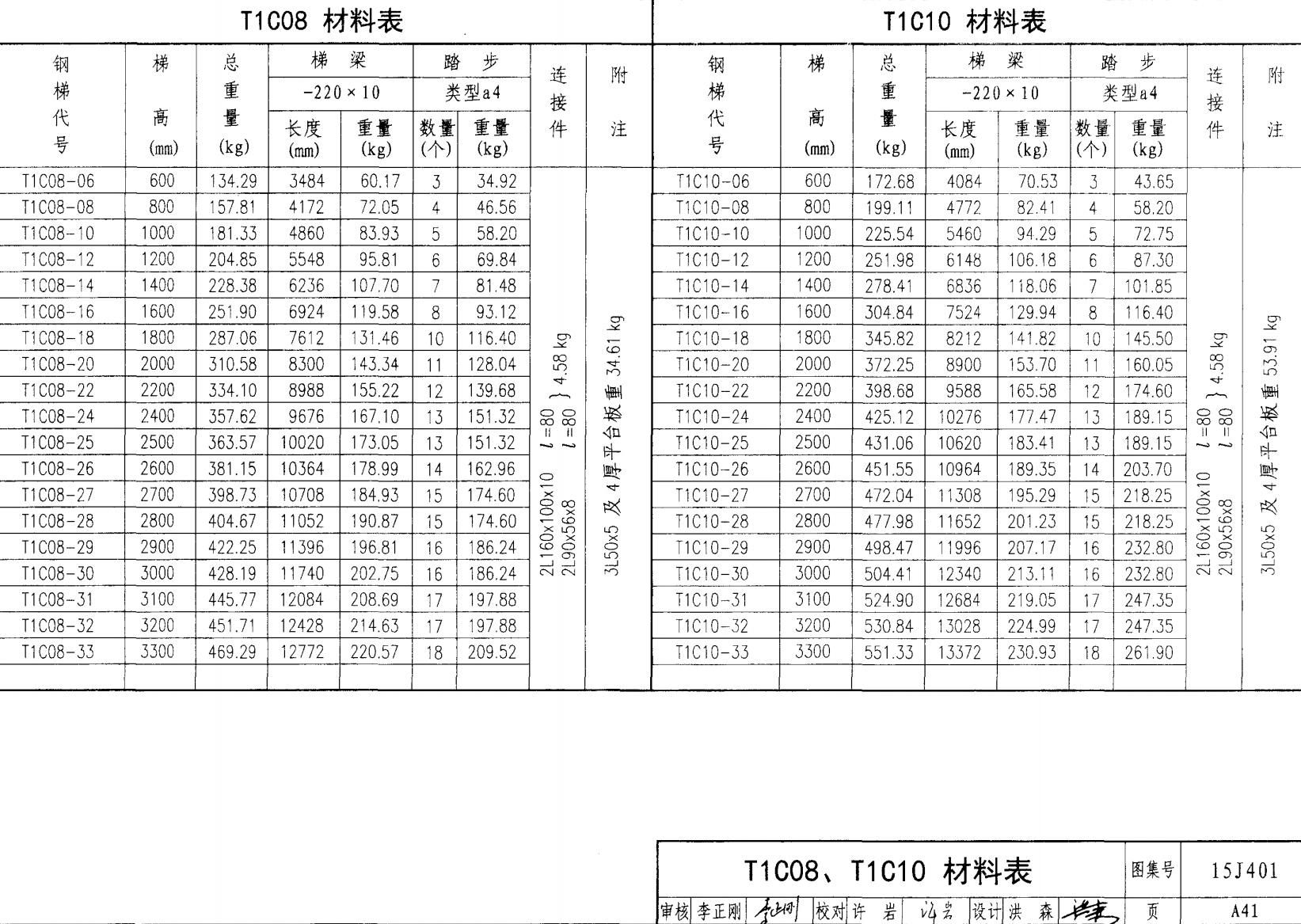

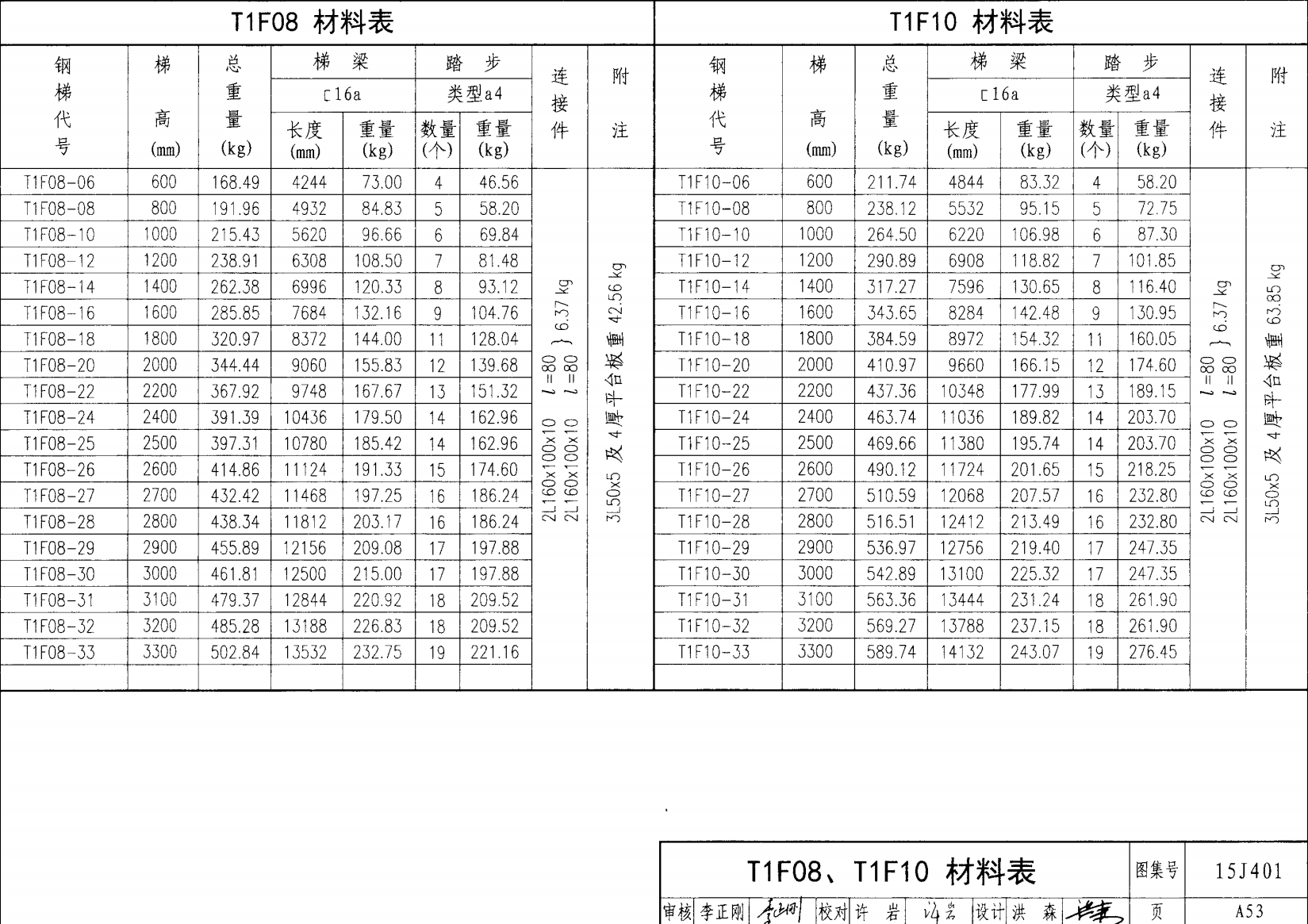

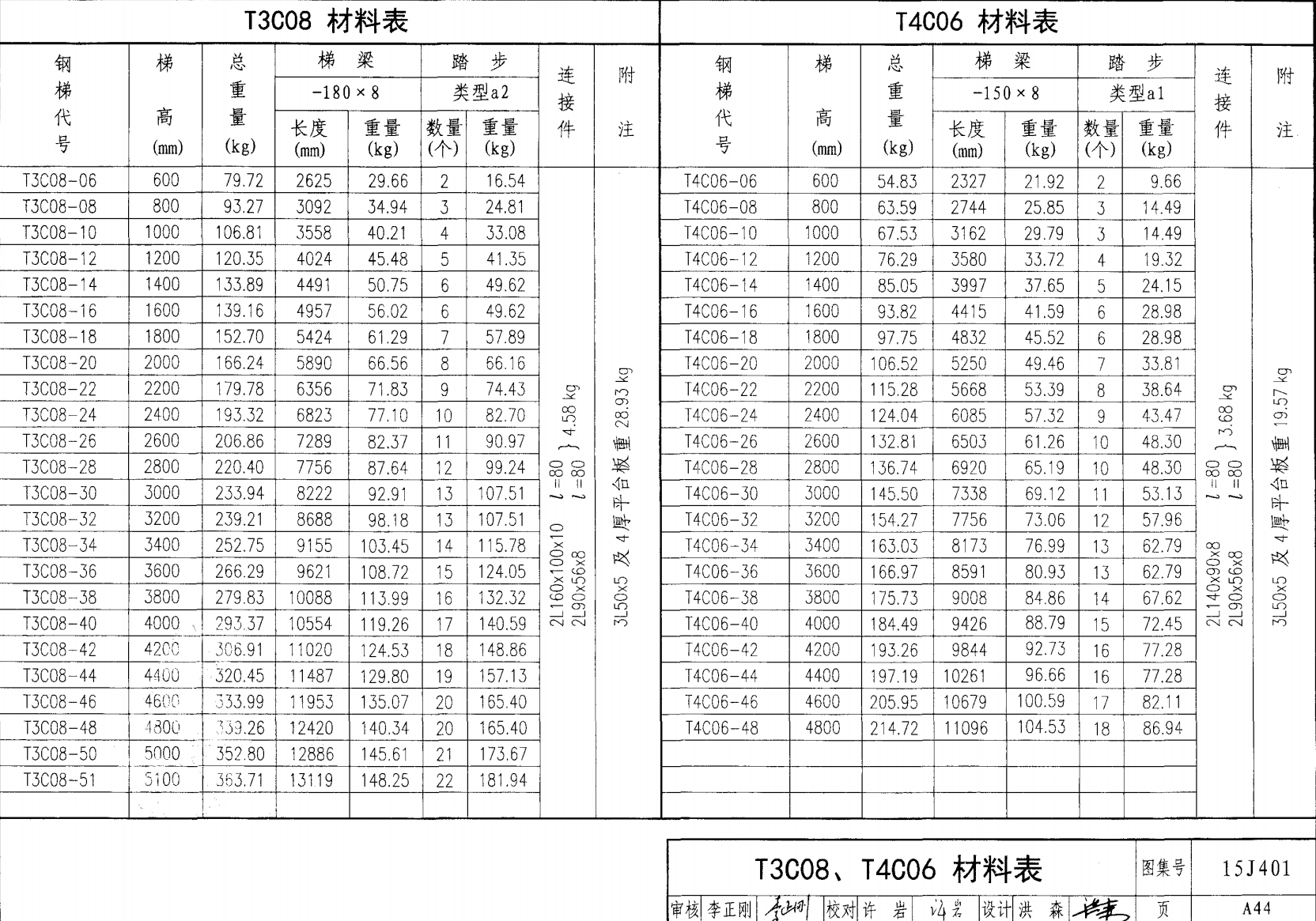

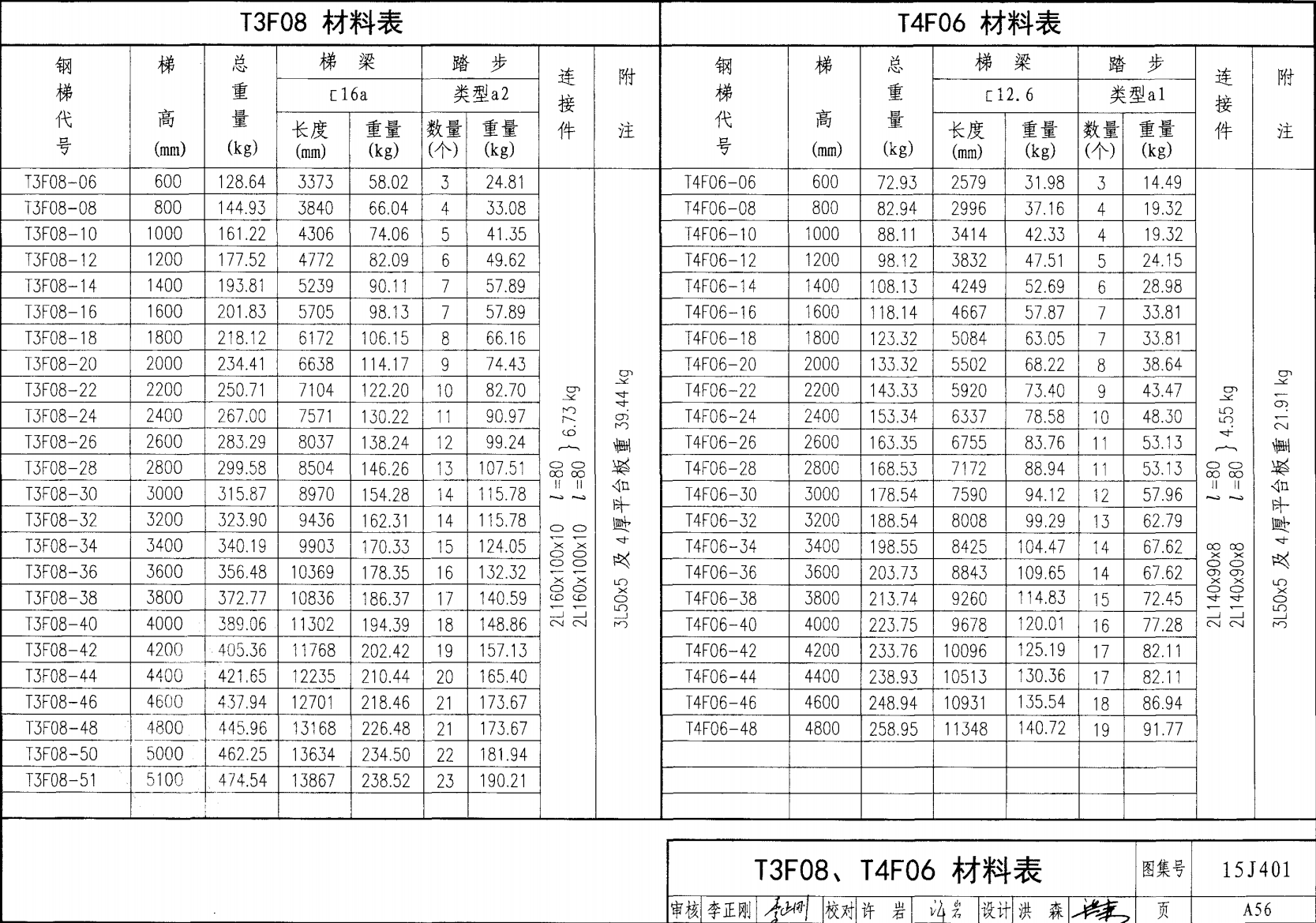

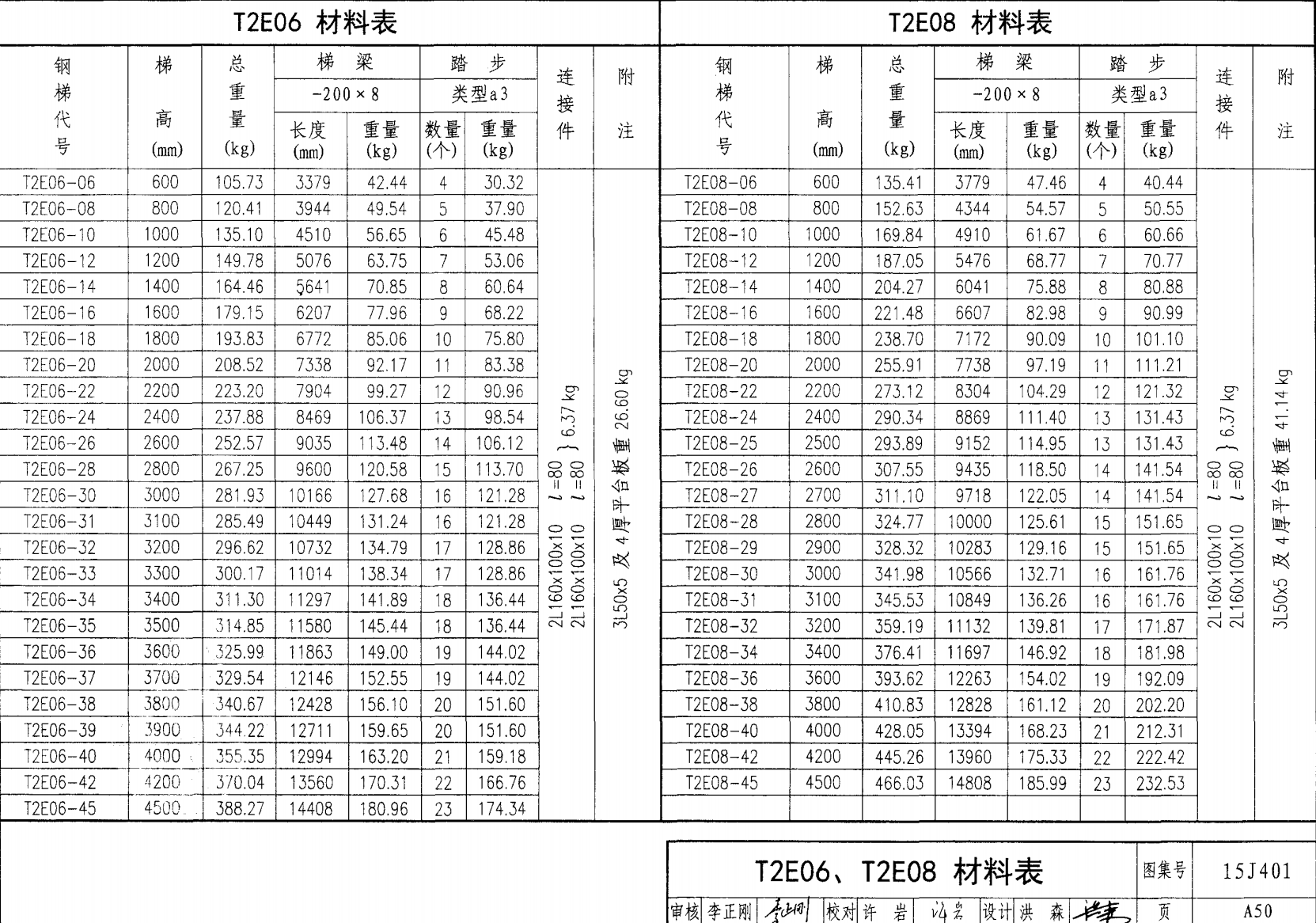

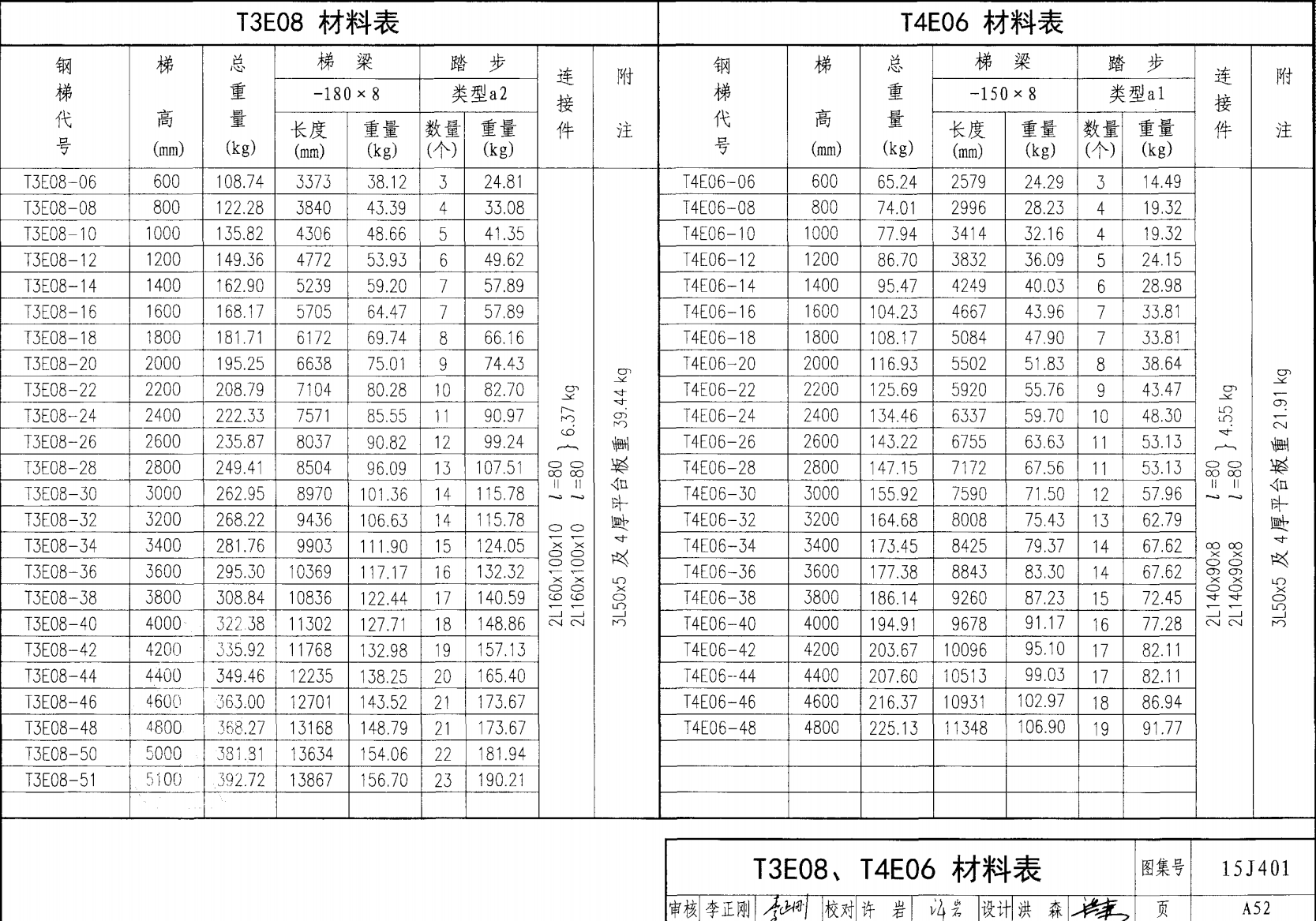

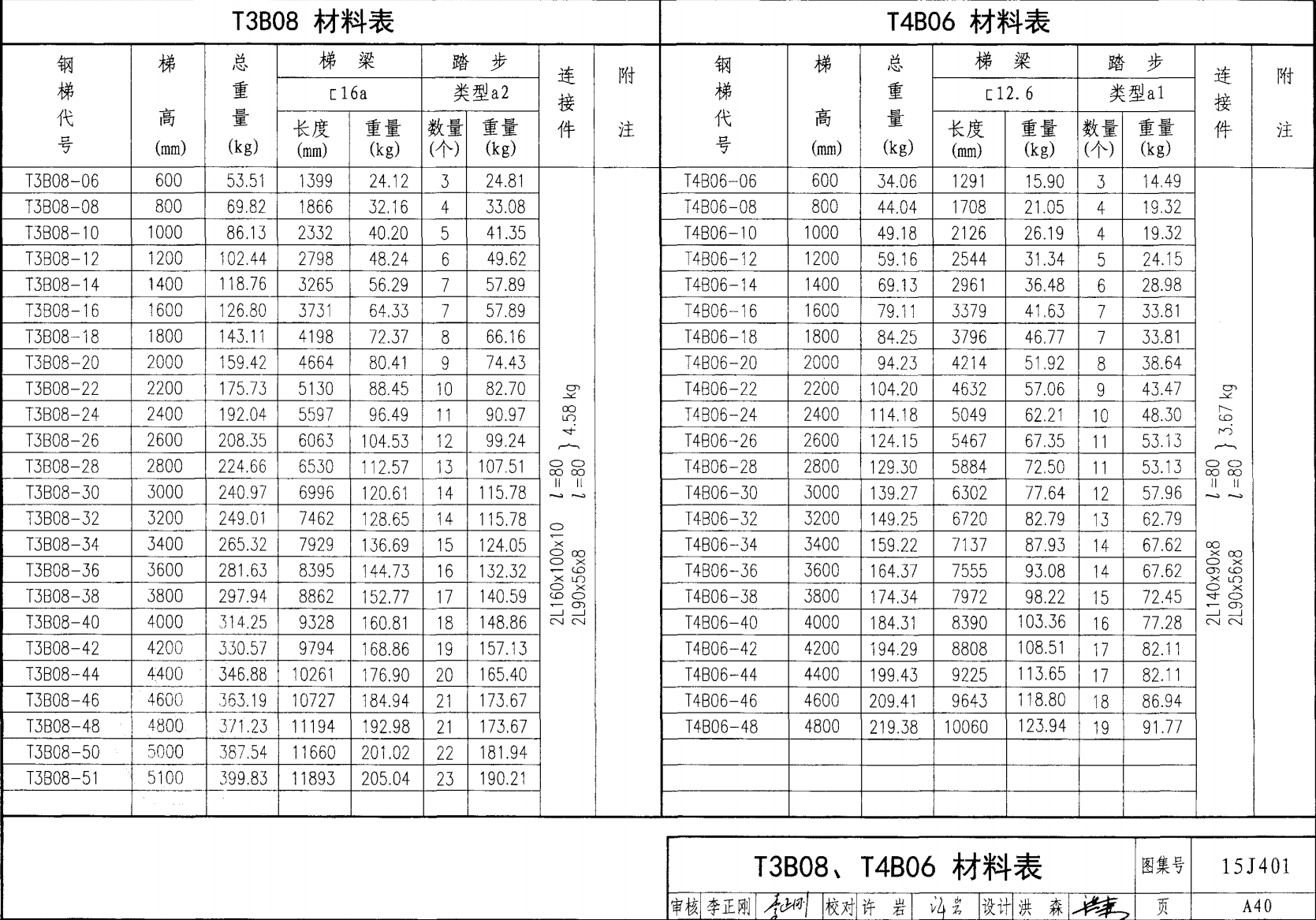

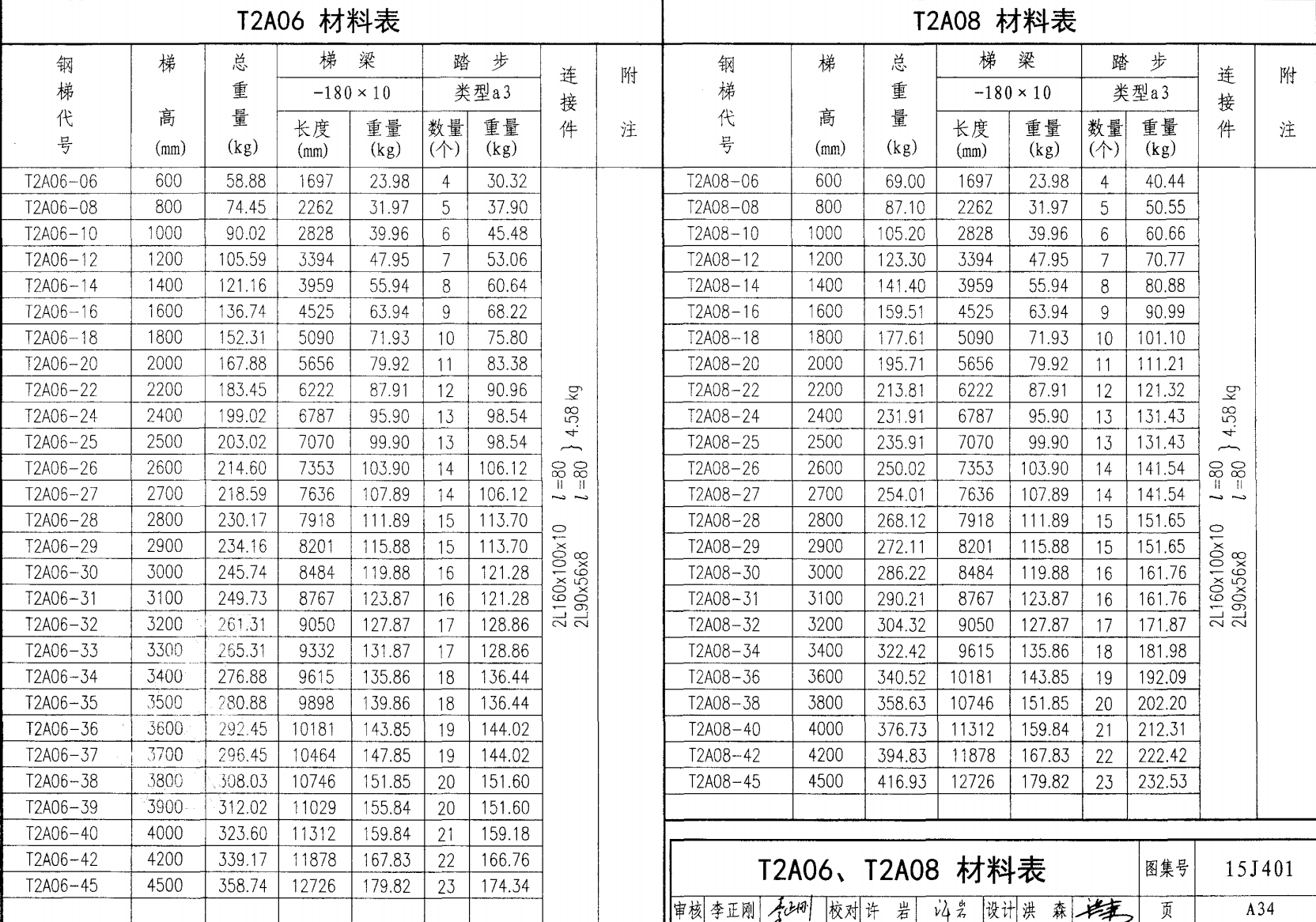

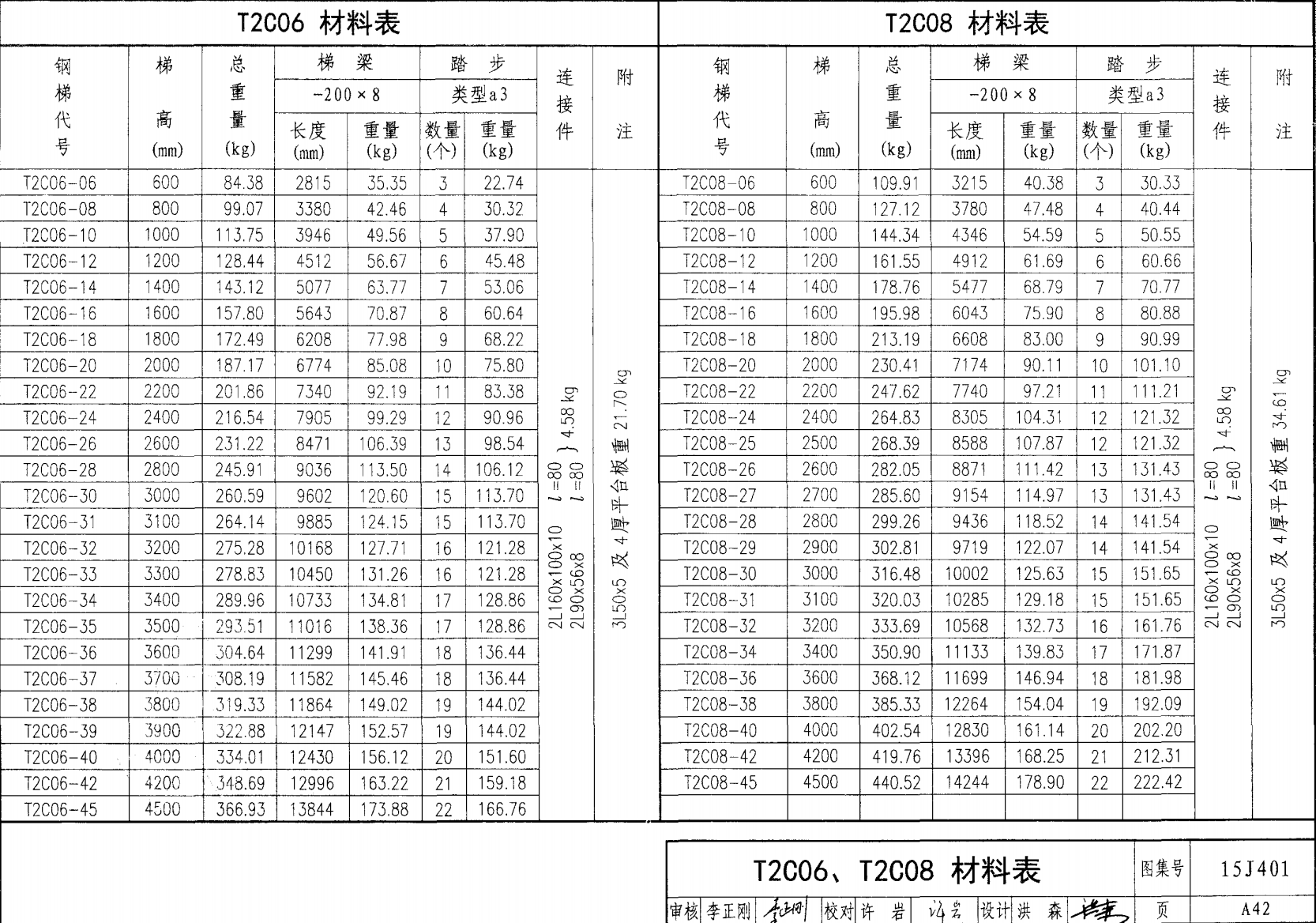

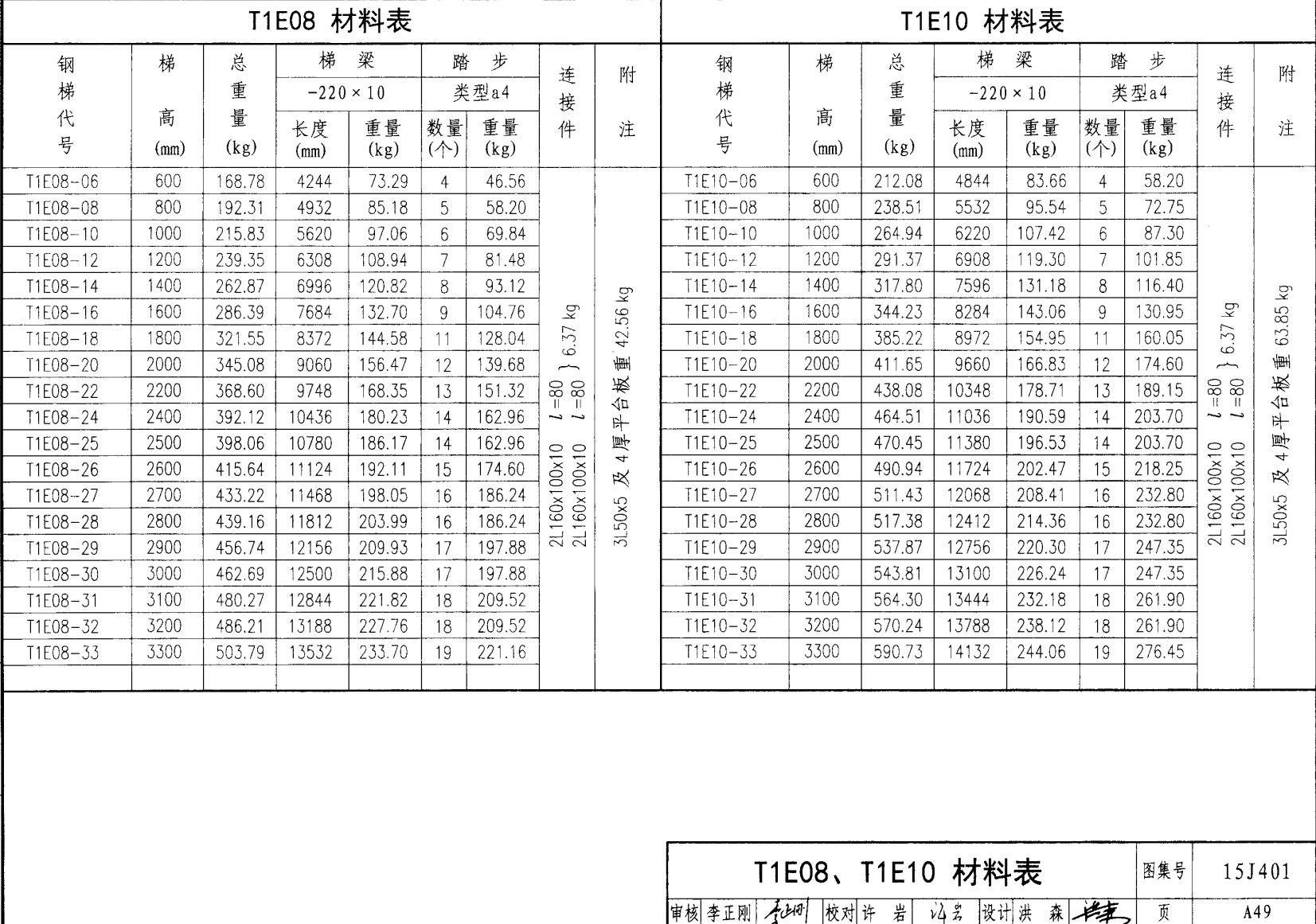

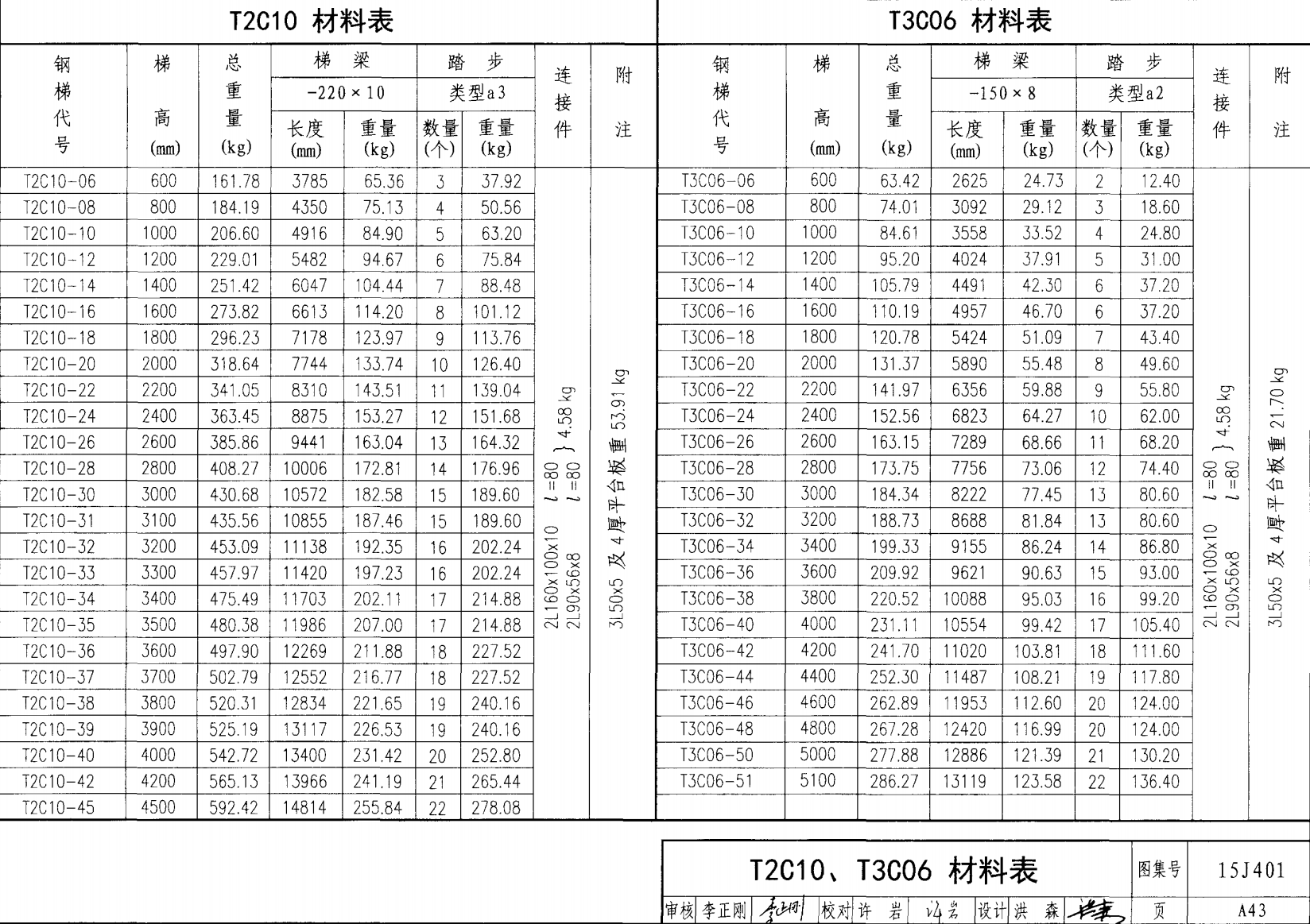

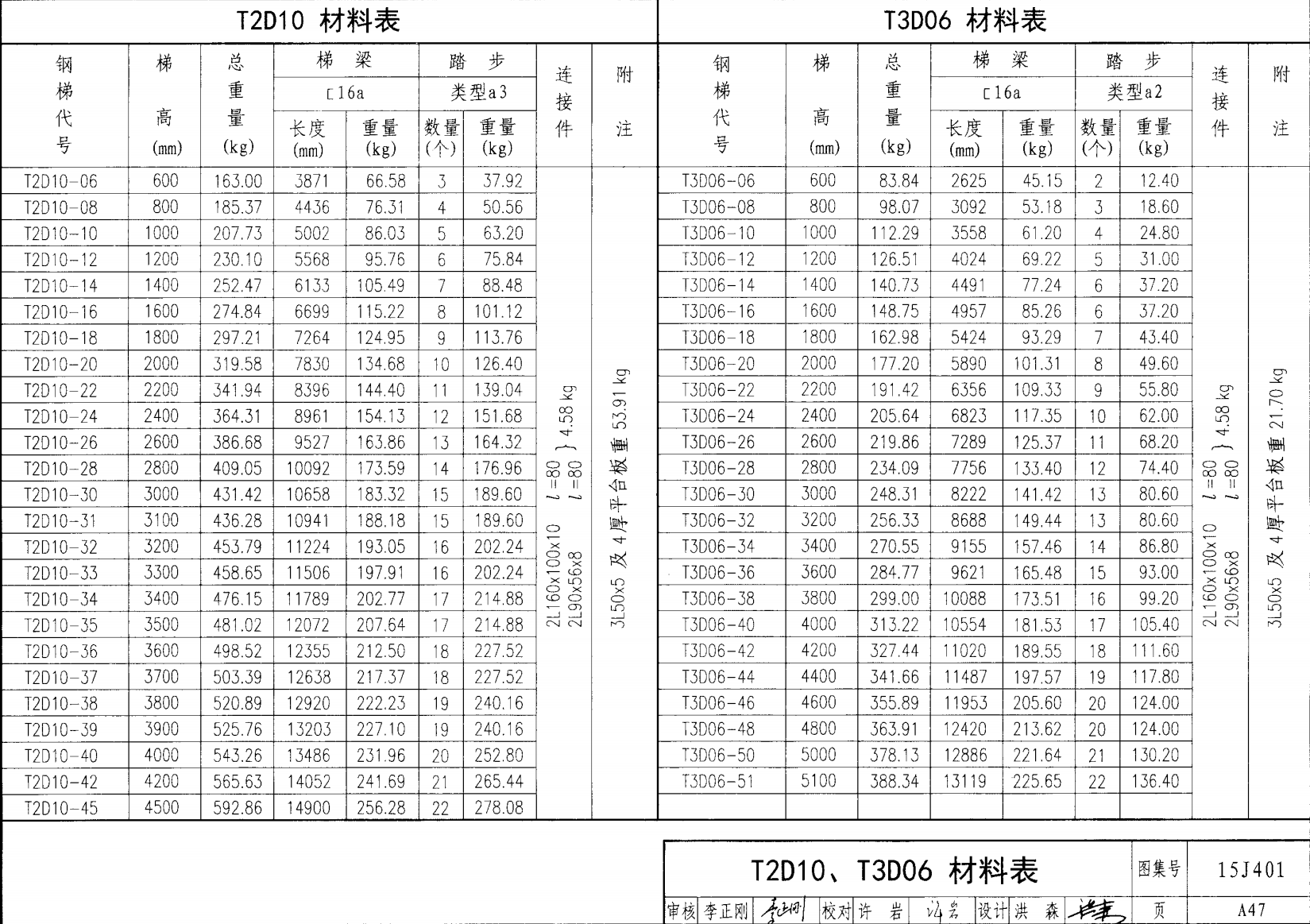

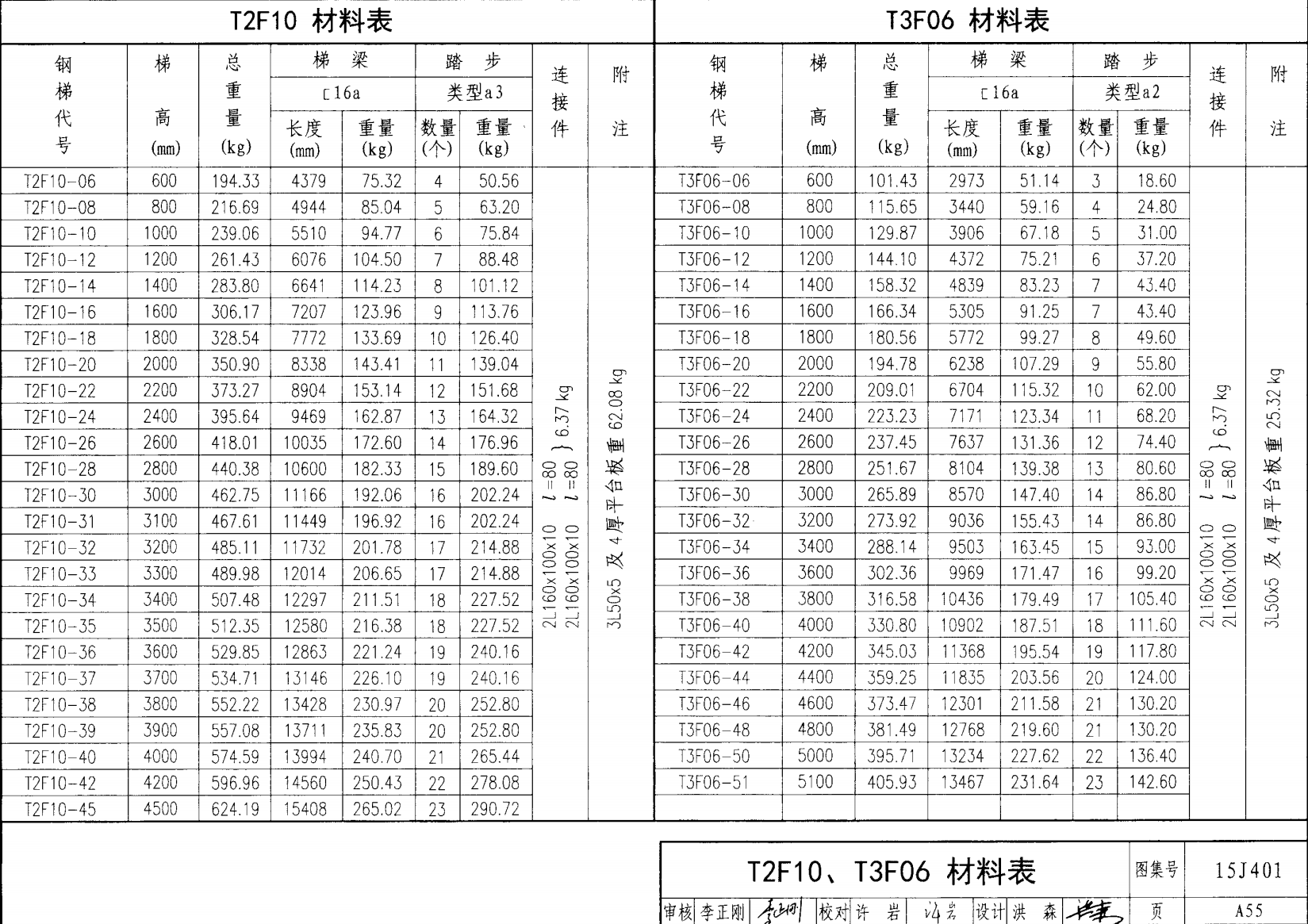

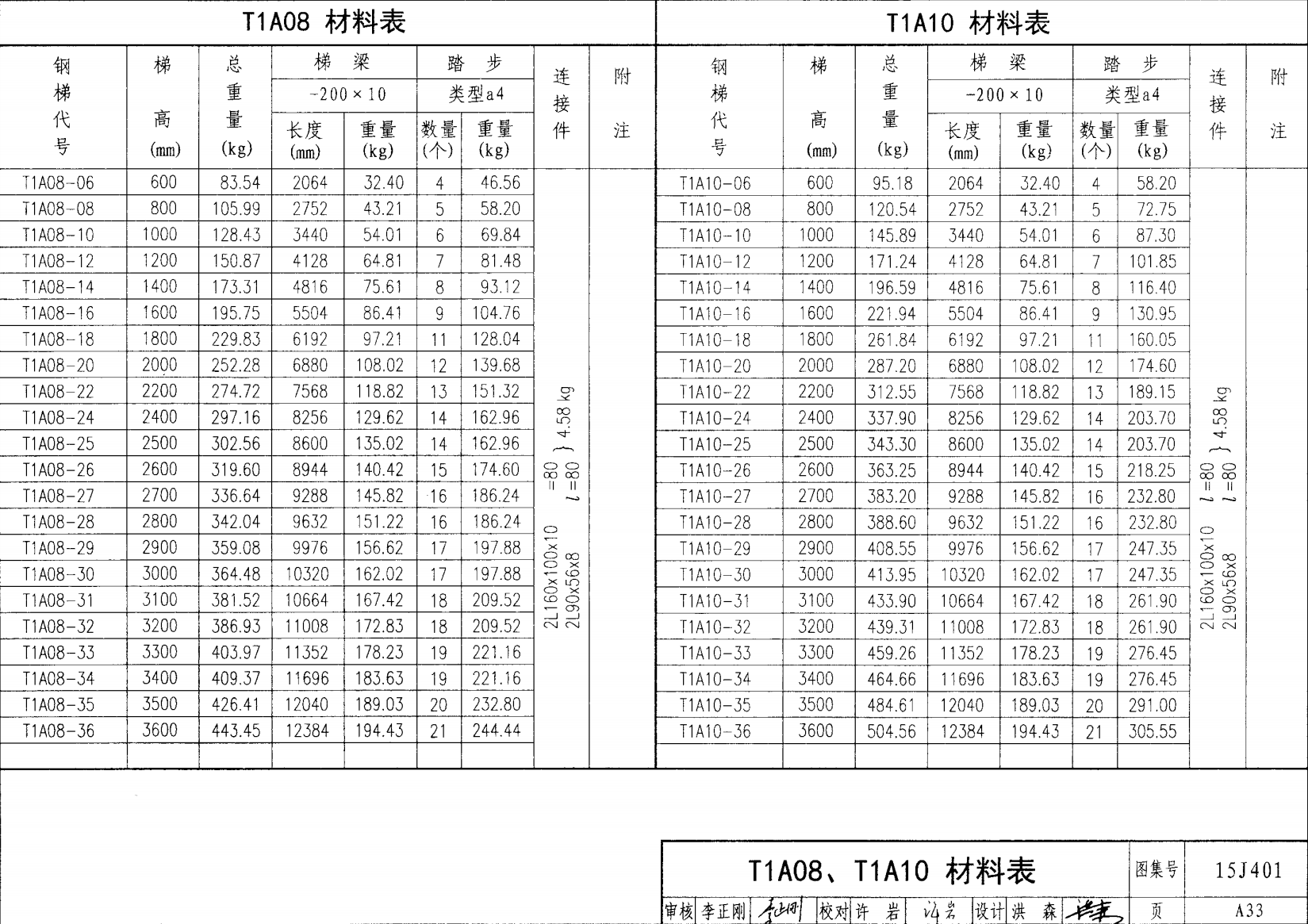

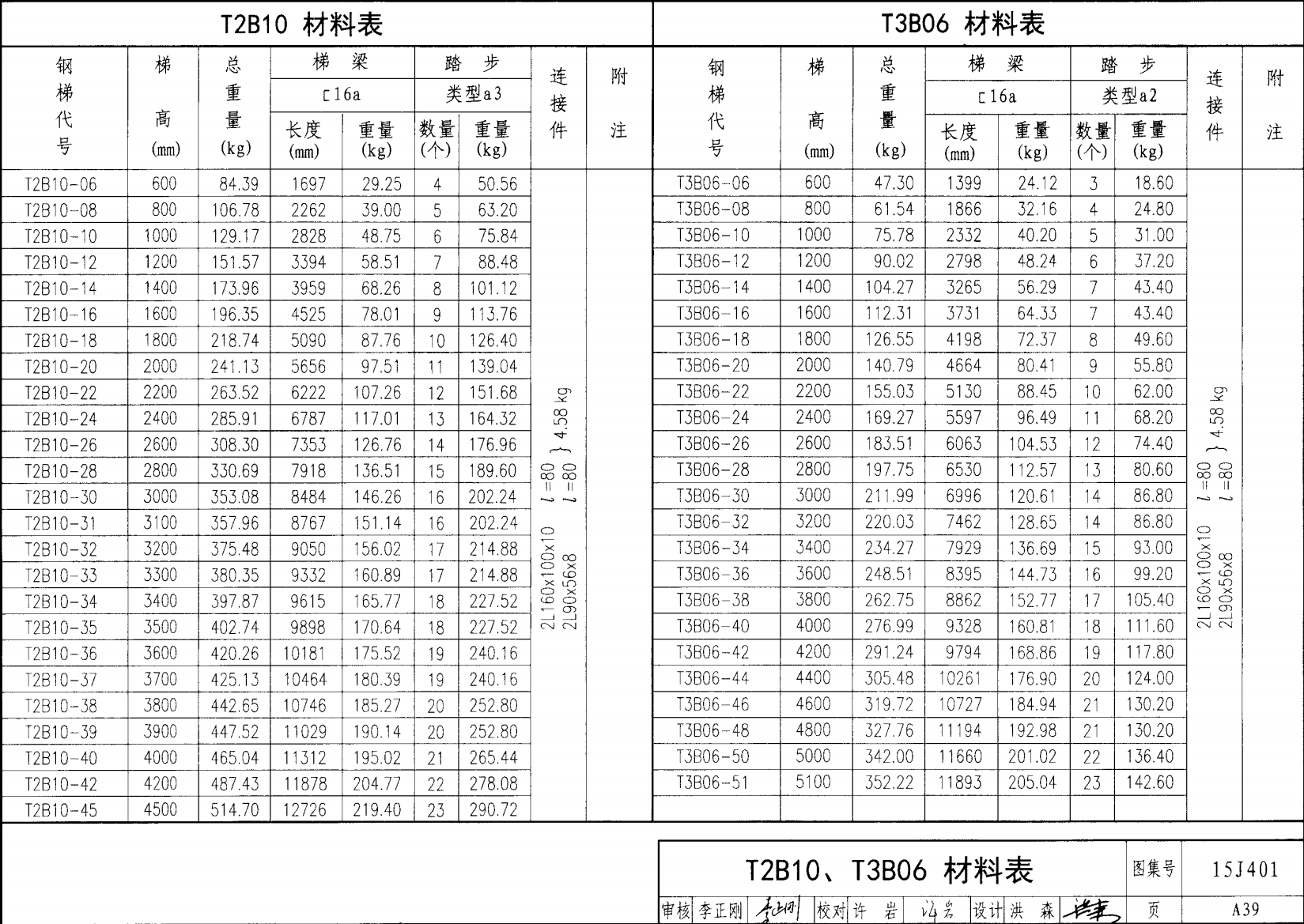

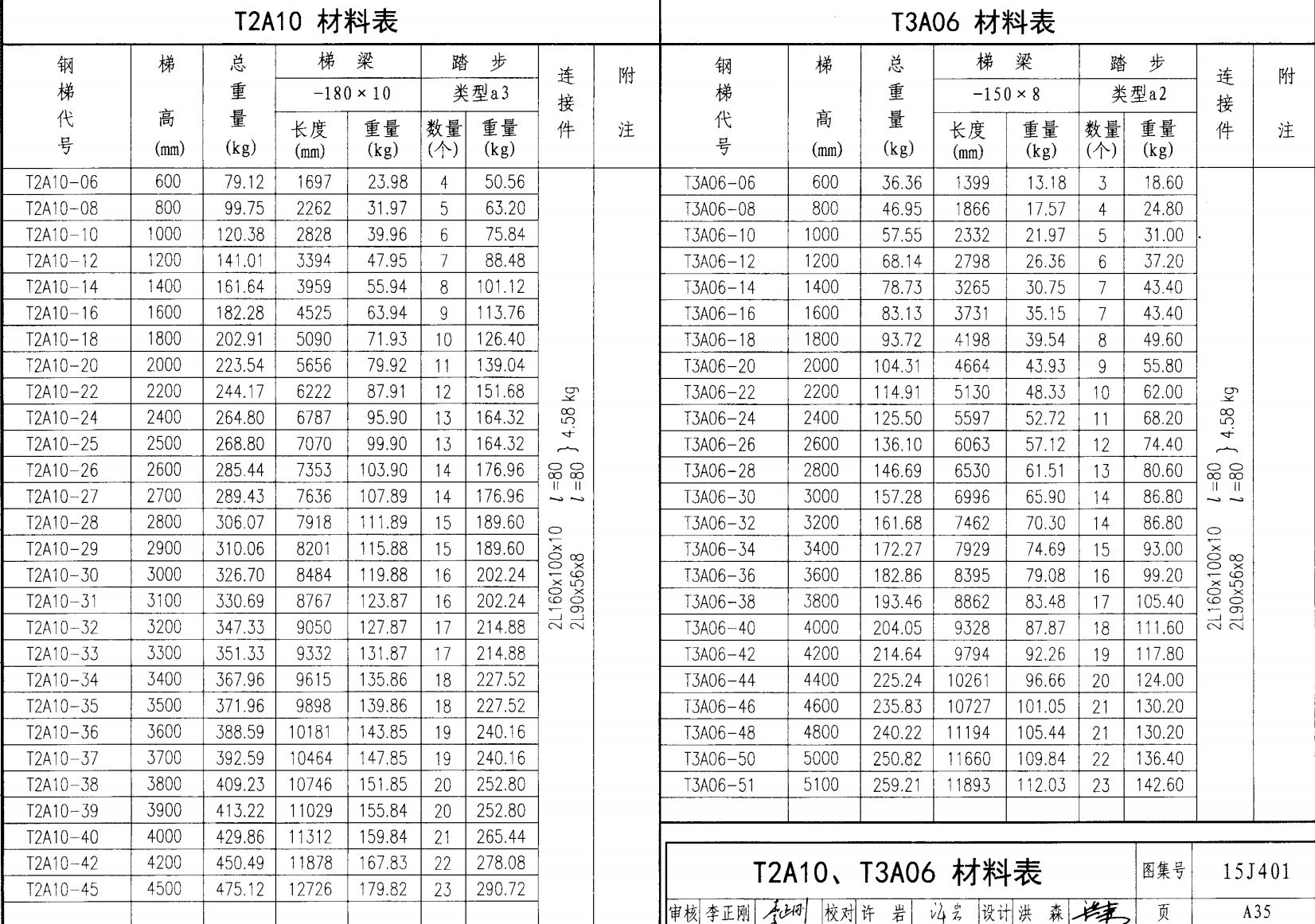

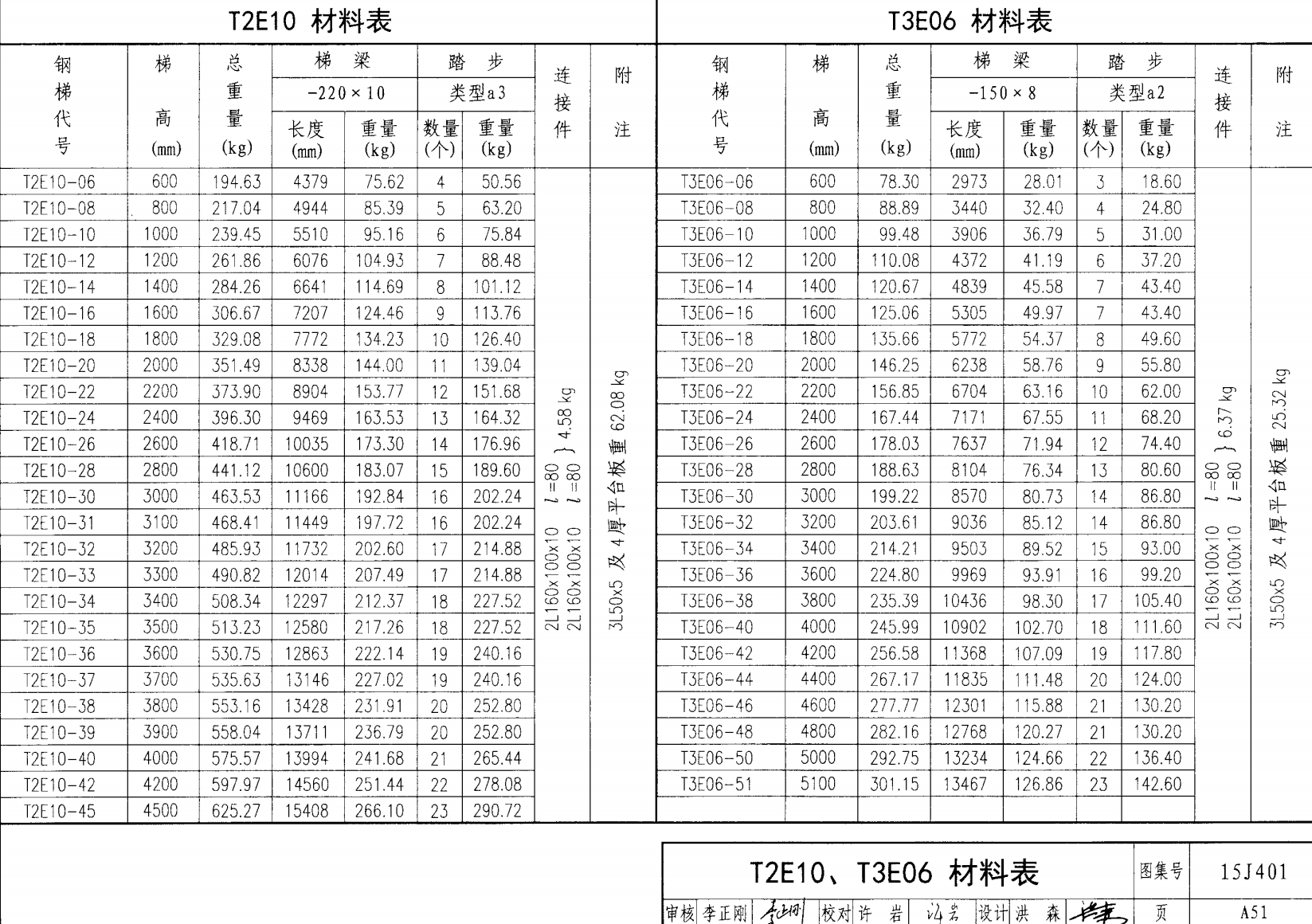

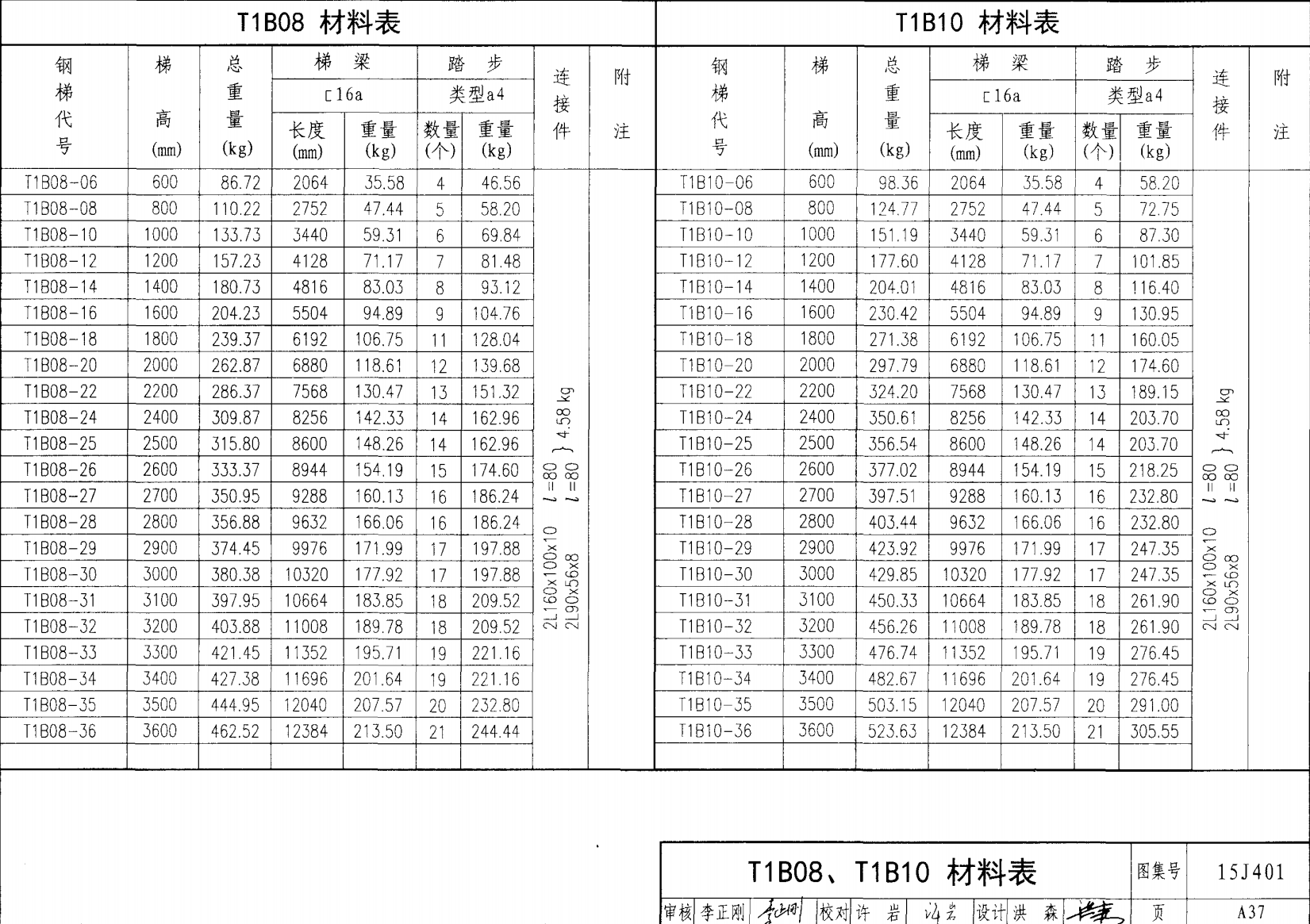

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

材料表

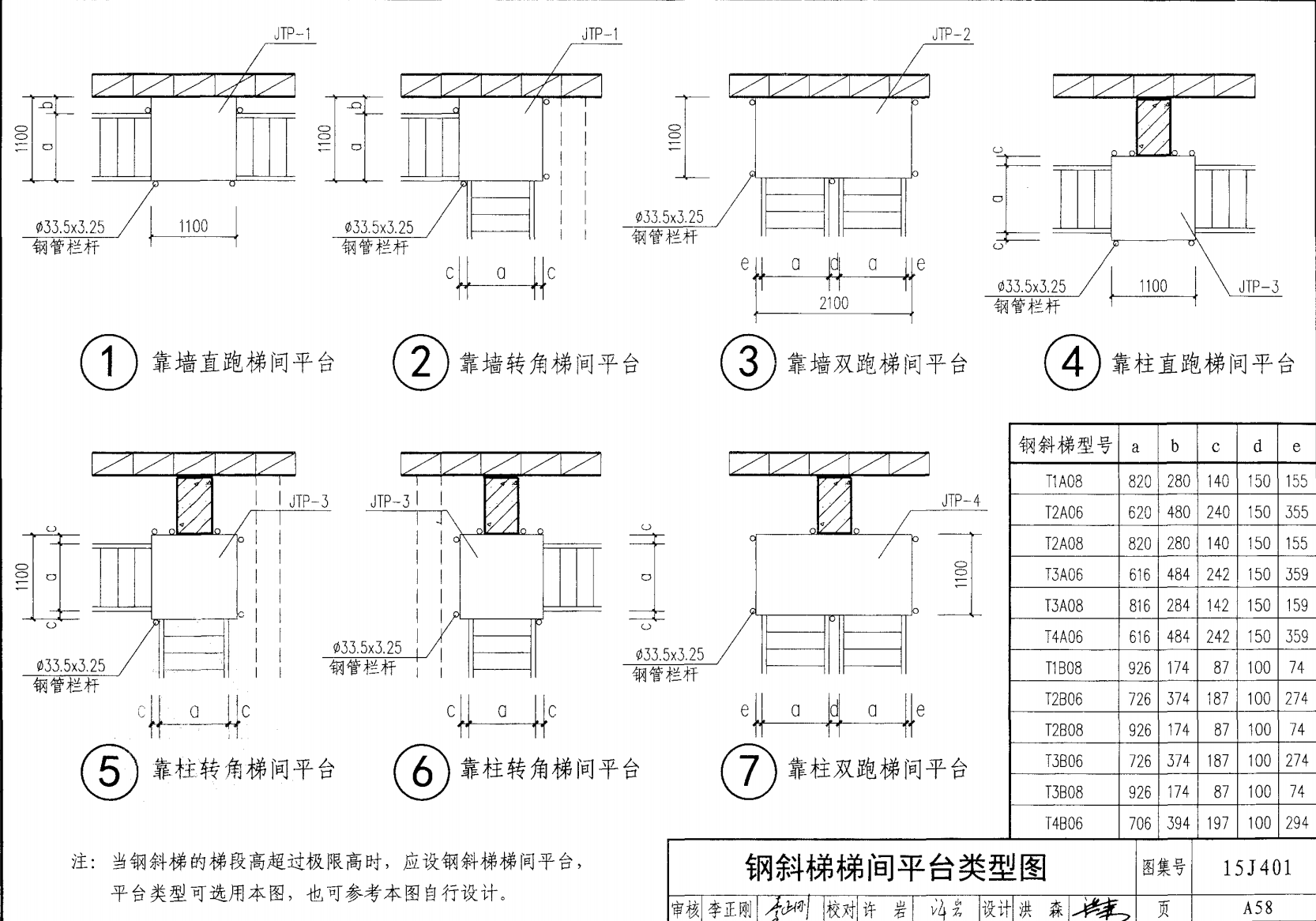

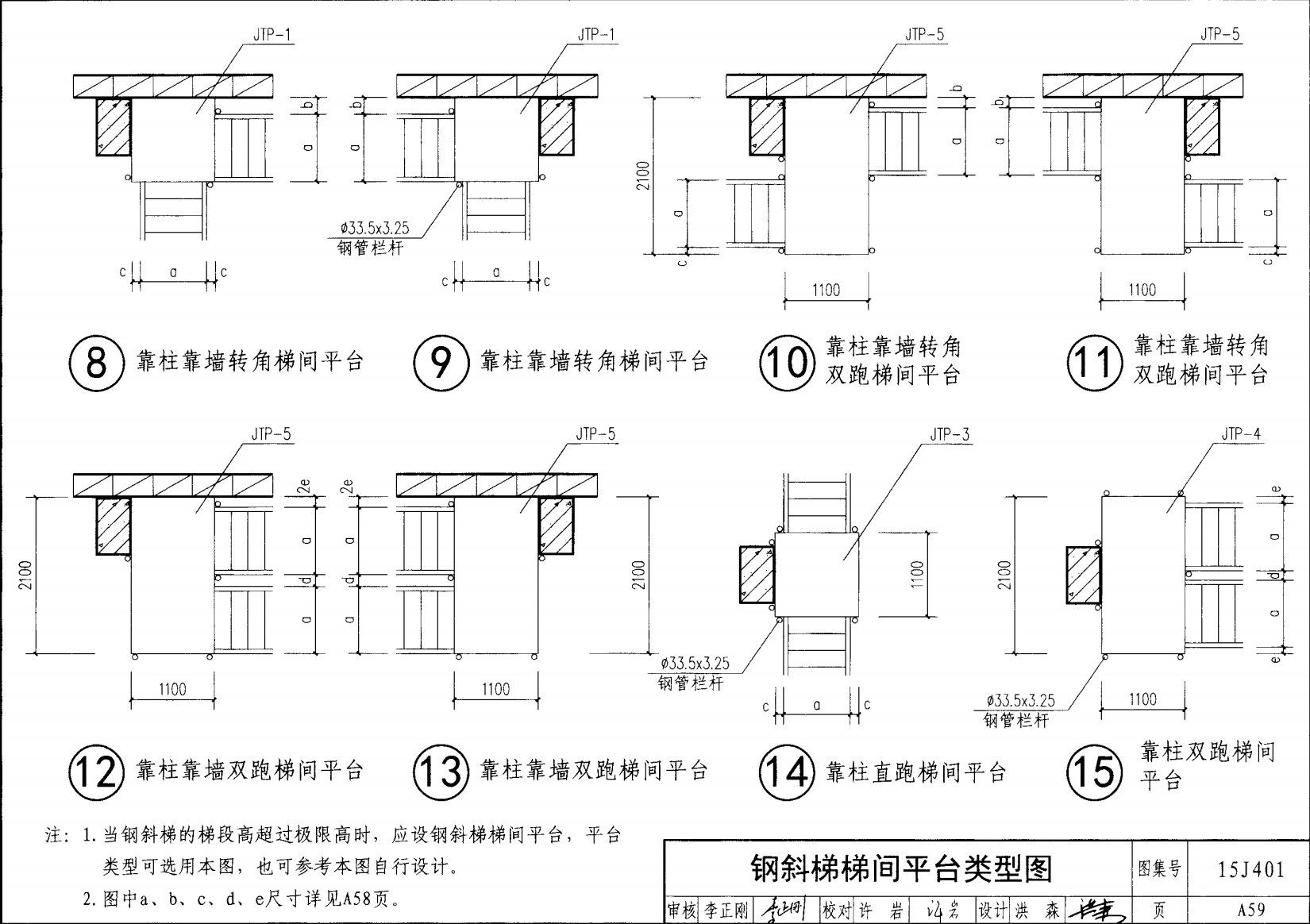

钢斜梯梯间平台

钢斜梯梯间平台

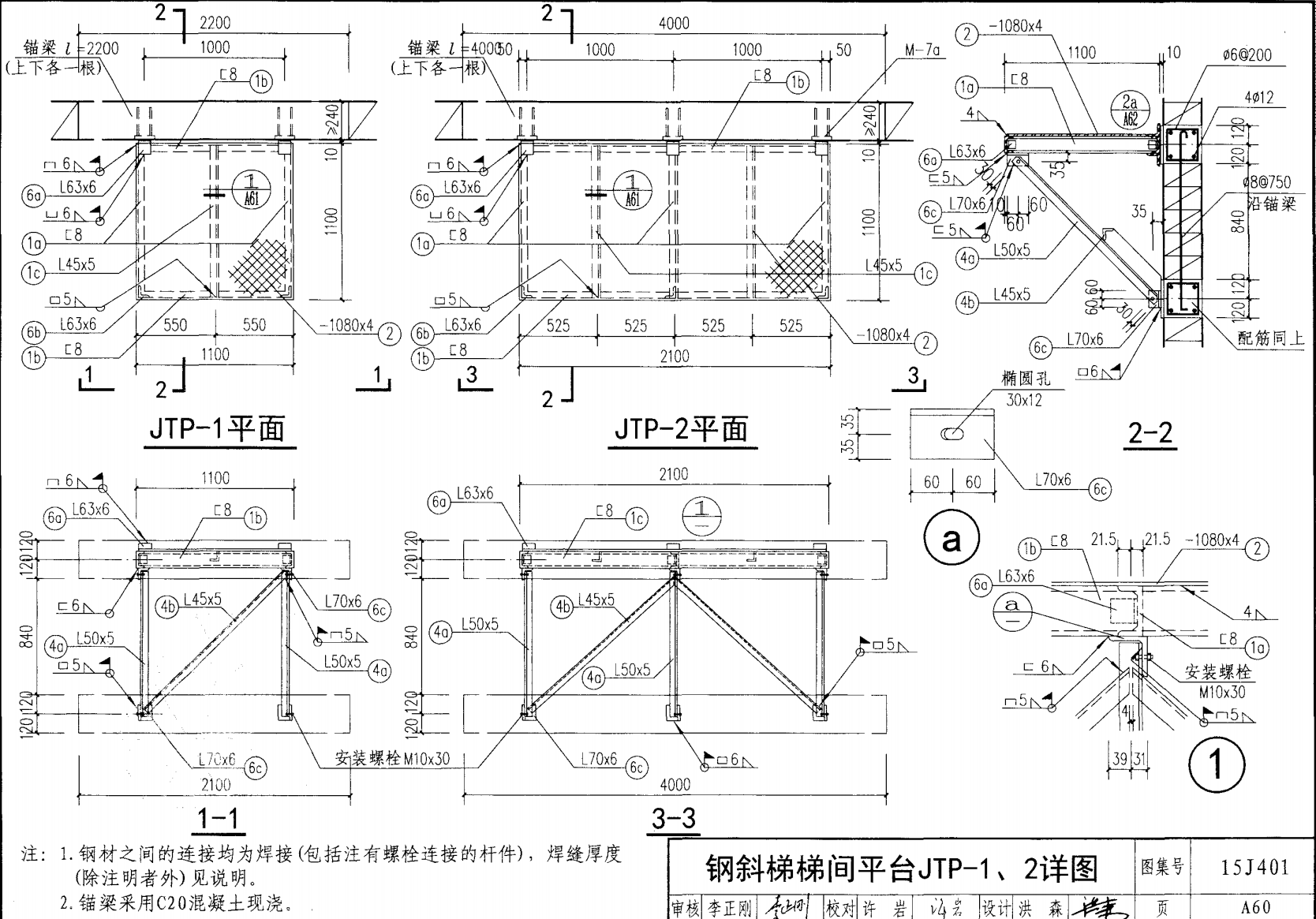

钢斜梯梯间平台JTP-1-2

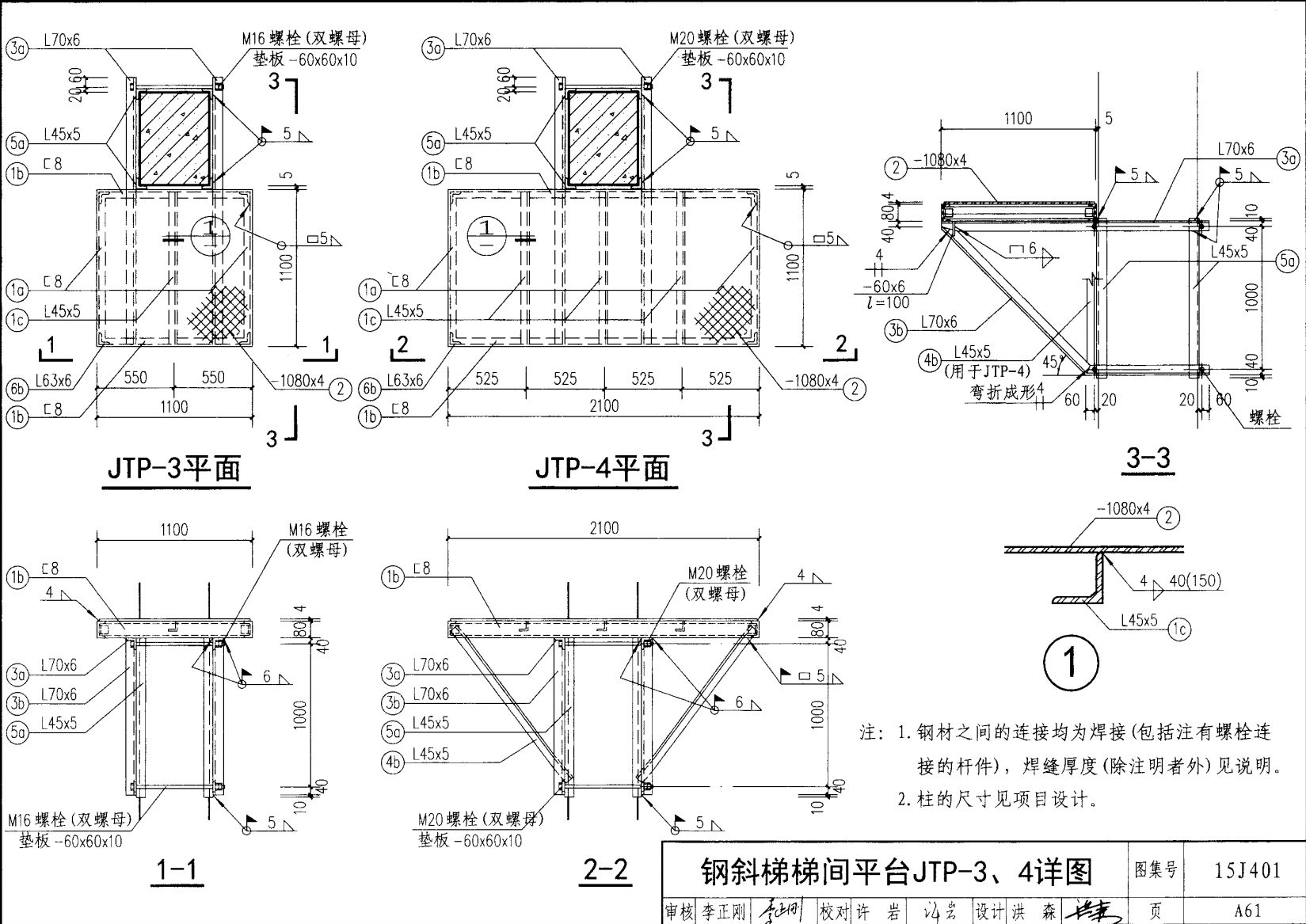

钢斜梯梯间平台JTP-3

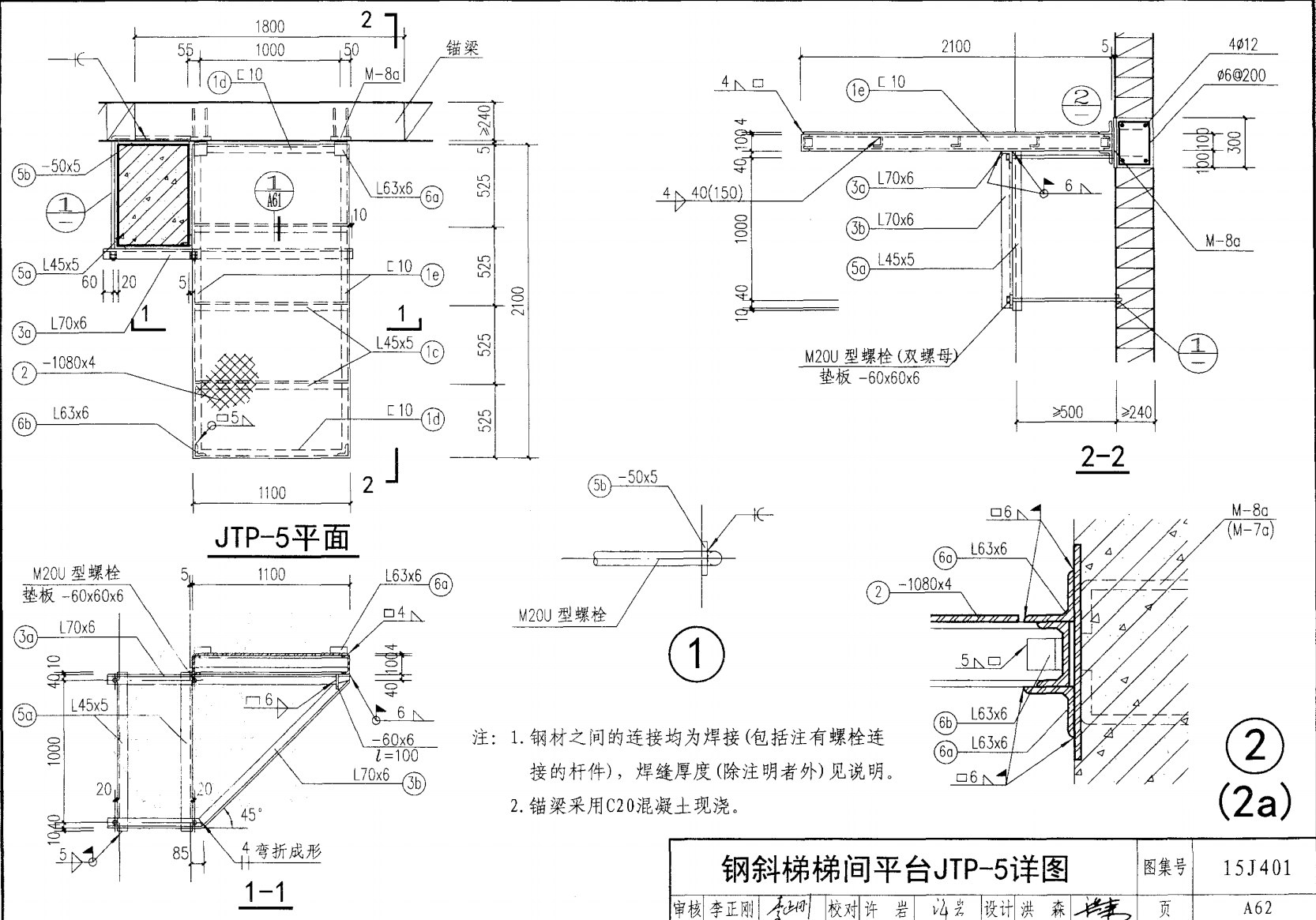

钢斜梯梯间平台JTP-5

钢斜梯梯间平台JTP-1-JTP-5
